土壤剖面水分速測儀 剖面含水量分析儀 土壤剖面含鹽量測量儀
型號:AODH-PICO-BT
用途：可測量土壤或其他介質深達3米的剖面含水量，標定后可以同時測量土壤剖面的含鹽量。
測量原理：基于TDR（Time domain Reflectometry with Intelligent MicroElements）時域反射技術。用以直接測量土壤或其他介質的介電常數，介電常數又與土壤水分含量的多少有密切關系，土壤含水量即可通過模擬電壓輸出被讀數系統計算并顯示出來。
測量時，金屬波導體被用來傳輸TDR信號，工作時產生一個1GHz的高頻電磁波，電磁波沿著波導體傳輸，并在探頭周圍產生一個電磁場。信號傳輸?shù)讲▽?dǎo)體的末端后又反射回發射源。傳輸時間在10ps-2ns間。廠家發明了這種專利測量技術，使得儀器可以檢測到小至3ps的時間信號。建立了時間采樣的方法。從而使得土壤水分的測量變得更為準確和方便。

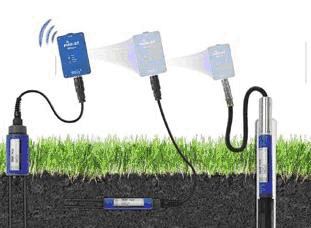

基本組成：
·手持?jǐn)?shù)據管理器：用來讀取探頭測量到的水分?jǐn)?shù)值；
·數據管理器連接部件：用于探頭和手持?jǐn)?shù)據管理器之間的連接；
·剖面水分探頭：圓柱式探頭，PVC材料外殼，彈性鋁條為TDR波導體；
·預埋探管：可選1米、2米和3米；
·探管安裝工具。
可選部件：
·TRIME-PICO系列表層水分探頭：用于測量表層的水分?jǐn)?shù)值；
·預打孔工具：用于表層探頭測量，可減少探針損壞的機率；
·標定套件：用于給探頭進行校準，提供測量的精度。
手持?jǐn)?shù)據管理器技術規格：
處理器 Marvell XScale? processor，312MHz
操作系統 Microsoft? Windows Mobile? 6.0
顯示屏 3.5英寸240×320防炫光觸控屏幕
內存 128MB閃存和64 MB內存
電池 1200mAh可充電鋰電池
尺寸 約131.5×82×26.5mm
重量 210g
防水等級 IP65
藍牙通訊模塊：
功能 實現無線通訊，同時給探頭進行供電
藍牙通訊 Bluetooth 2.0協議，工作范圍：最遠10m
工作溫度 -20℃~+70℃
供電 1000mAh Ni-MH電池（4x1.2V），充滿電后，支持大于1500次測量
適合的探頭 PICO64，PICO32，PICO-IPH
土壤剖面水分探頭技術規格：
探頭類型
TRIME-T3
TRIME-T3C
測量范圍
0-100%體積含水量
0-100%體積含水量
測量精度（0~6dS/m）
±2%（0~40%），±3%（40~70%）
±2%（0~40%），±3%（40~70%）
測量精度（6~12dS/m）
±3%（0~40%），±4%（40~70%）
±3%（0~40%），±4%（40~70%）
測量精度（12~50dS/m）
——
待定
重復性精度（0~6dS/m）
±0.3%
±0.3%
重復性精度（6~12dS/m）
±0.5%
±0.5%
重復性精度（12~50dS/m）
——
待定
溫度漂移
全量程的±0.3%
全量程的±0.3%
溫度測量范圍
-15℃~+50℃
-15℃~+50℃
溫度測量精度
±0.2℃
±0.2℃
測量體積
3L（180mm×? 150mm）
2L（110mm×? 150mm）
供電
7V~24V DC
7V~24V DC
電量消耗
100mA @ 12V/DC，測量的時候持續 2~3秒
100mA @ 12V/DC，測量的時候持續 2~3秒
工作溫度范圍
-15℃~+50℃（可定制其他溫度量程）
-15℃~+50℃（可定制其他溫度量程）
探頭材質
密封防水PVC (IP68)
密封防水PVC (IP68)
適用土壤
非均質土壤
均質土壤、鹽土
探頭長度
180mm
110mm
電纜長度
2.5米同軸電纜（需要3.5米訂購時請說明）
2.5米同軸電纜（需要3.5米訂購時請說明）
校準
出廠按照礦物質土校準，可用TRIME WinCal重新校準
出廠按照礦物質土校準，可用TRIME WinCal重新校準
預埋探管技術規格：
預埋探管 專用TECANAT材質
探管外徑 44.3毫米
探管內徑 42.0毫米
探管長度 可選0.6米、1米、1.5米、2米、2.5米、3米
配置 透明探管、橡膠塞、塑料蓋、橡膠圈、金屬管頭。
土壤表層水分和溫度探頭技術規格： 探頭類型
TRIME-PICO32
TRIME-PICO64
供電
7~24V DC
7~24V DC
電量消耗
100mA @ 12V/DC，測量的時候持續 2~3秒
100mA @ 12V/DC，測量的時候持續 2~3秒
測量范圍
0~100%體積含水量
0~100%體積含水量
測量精度（0~6dS/m）
±1%（0~40%），±2%（40~70%）
±1%（0~40%），±2%（40~70%）
測量精度（6~12dS/m）
±2%（0~40%），±3%（40~70%）
±2%（0~40%），±3%（40~70%）
測量精度（12~50dS/m）
——
——
重復性精度（0~6dS/m）
±0.2%
±0.2%
重復性精度（6~12dS/m）
±0.3%
±0.3%
重復性精度（12~50dS/m）
——
——
溫度漂移
全量程的±0.3%
全量程的±0.3%
溫度測量范圍
-15℃~+50℃
-15℃~+50℃
溫度測量精度
±0.2℃
±0.2℃
測量體積
0.25L（110mm×Ф50mm）
1.25L（160mm×Ф100mm）
工作溫度范圍
-15℃~+50℃（可定制其他溫度量程）
-15℃~+50℃（可定制其他溫度量程）
探頭主體材質
密封防水PVC (IP68)
密封防水PVC (IP68)
探頭主體尺寸
155 x ?32mm
155 x ?63mm
探針長度
110mm
160mm
探針直徑
3.5mm
6mm
輸出接口
IMP-BUS、RS485、模擬輸出（0~1V或4~20mA）
IMP-BUS、RS485、模擬輸出（0~1V或4~20mA）
可選1（RS485或模擬輸出）
1.5米電纜帶7針母口
1.5米電纜帶7針母口
可選2（IMP-BUS）
5米電纜帶4針母口
5米電纜帶4針母口
可選3（裸線）
5米裸線
5米裸線
校準數據
標準校準用于大多數標準土壤類型，可存儲最多15個用戶自定義校正曲線
標準校準用于大多數標準土壤類型，可存儲最多15個用戶自定義校正曲線
