鋼筋拉力計 錨桿拉力計 錨桿拉拔儀或鋼筋拉拔儀
型號：AODL-ZY5
（研制單位：北京愛歐德儀器）
一、 概述
錨桿拉力計（又稱錨桿拉拔儀或鋼筋拉拔儀）是用于測試螺桿與基礎件結合的牢固程度，它廣泛用于采煤、國防、交通運輸?shù)雀鞣N坑道作業，是一種簡便科學測試工具。手動油泵，是將手動機械能轉換為液壓能的一種小型液壓泵站，在使用配套油缸及專用工具的情況下進行各種作業檢測等。
二、結構及特點

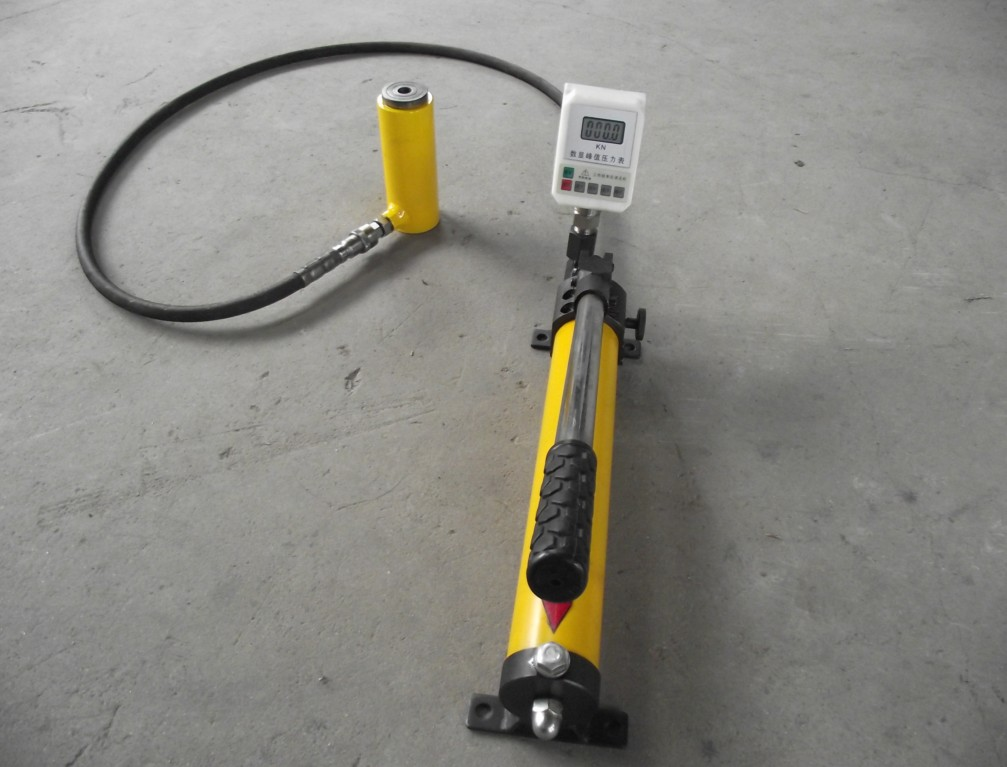

錨桿拉力計分手動油泵，配套空心油缸兩部分，并用高壓橡膠管連接而成。手動泵體，內有高低壓兩路及相應的閥，故在輕負荷時，大量的低壓油與少量的高壓油同時進入油缸，使活塞迅速上升，重負荷時，低壓油自動卸荷排回油管，以減輕壓桿所需作用力，降低勞動強度。由于手動油泵和空心油缸是分離的，所以油缸在使用時，不論直立橫臥式倒置均可。
三、錨桿拉力計油泵的性能與規格
|
壓力
|
高壓
|
MPa
|
63
|
|
低壓
|
2
|
|
流量
|
高壓
|
M1/次
|
2.3
|
|
低壓
|
12.5
|
|
最大手搖力（約）
|
N
|
500
|
|
重量
|
Kg
|
4.5
|
|
外形尺寸（長寬高）
|
mm
|
630*175*170
|
|
貯油量
|
L
|
0.7
|
四、錨桿拉拔儀技術參數
|
空心油缸
|
1、額定拉力（T）
|
5
|
|
2、公稱油壓（MPa）
|
60
|
|
3、活塞最大行程
|
自動50
|
手動60
|
|
4、中心孔內徑
|
16
|
|
5、重量(Kg)
|
自動4.5
|
手動4
|
五、錨桿拉拔儀裝箱單
1、液壓缸 1 個
2、手動泵木箱 1 臺
3、產品合格證 1 份
4、使用說明書 1份
5、高壓油管 1 根
6、數顯壓力表 1 只
產品在規定使用條件下，一年內保修
配件（另購）主要包括：M6、M8、M10、M12、M14、M16、M18的轉換接頭和拉桿
六、表壓力與拉力換算：
|
表壓力（MPA）
|
5
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
45
|
50
|
55
|
60
|
|
型號:AOD-ZY10(KN)
|
8.3
|
16.6
|
24.9
|
33.2
|
41.5
|
49.8
|
58.1
|
66.4
|
74.7
|
83
|
91.3
|
99.6
|
|
約T(噸)
|
0.83
|
1.66
|
2.49
|
3.32
|
4.15
|
4.98
|
5.81
|
6.64
|
7.47
|
8.3
|
9.13
|
9.96
|
上表為理論數據
壓力表每/(MPa)約1.66KN約1.66T(噸)，精度為2級±2%
七、使用和維護
本產品使用的液壓運動粘度20-28厘池。如YB-N32液壓油或標46號液壓油，嚴禁用酒精、水、甘油、麻油、剎車液、普通發動油等為工作液。
使用前稱裝上壓桿，旋緊手輪，旋開排氣閥，然后撳動壓桿，使液壓油通過高壓膠管輪入空心油缸內。使油缸上升10MM左右，然后旋松手輪，使油缸復位，反復數次，使缸內空氣排完。
檢測：旋緊手輪撳動壓桿，使油缸活塞伸出約10MM，其目的是避免安裝錨具敲打夾片時損傷活塞桿，也給退錨帶來方便，安裝與錨桿相配套的錨具或螺母并固定。撳動壓桿時，力要均勻，使壓力增加到所測錨桿的最大值，停止加壓，記錄數顯峰值表所顯示的數據，旋松手輪，使活塞桿復位及退錨，卸下錨具，檢測完畢（手動退錨用腳將活塞桿壓下，自動退錨可自動復位）。
在使油缸活塞復位前，必須先旋松手輪，然后用腳 將活塞壓下，（手動退錨）自動退錨旋松后即可自動復位。
如發現貯油管內液壓油不足時，可旋松后座腳，注入液壓油三分之二左右，讓貯油管有足夠的排氣空間。拆裝高壓膠管壓力表時，應特別注意清潔以免發生油路堵塞。因活動接口經常拆裝，難免引起密封圈磨損滲油現象，只需更換備用密封圈即可排除滲油現象，已確保正常使用。
八、注意事項
拉力計嚴禁超負荷使用，數顯峰值表禁止超出最大量程。
應保持系統清潔，連接拉油管前應將接頭處灰塵擦凈，油缸測試完畢應復位。
油缸工作時底部應擺平放穩，與所測錨桿成直線，不得超行程工作。
高壓膠管每年應作一次耐壓試驗，以防老化發生意外
