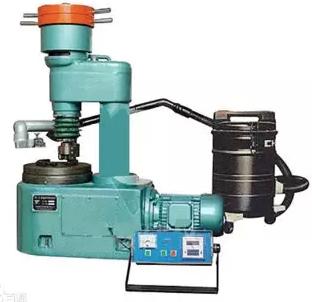

水泥膠砂耐磨試驗機 混凝土耐磨試驗機
型號:AODJ-TMS-04
特點
自動控制數字顯示,轉數誤差小于1/4轉。變換負荷方便,裝有吸塵機構和自動停車報警裝置。精度高,質量精良,可靠性好。
操作方法
1. 開機前先檢查各傳動部件是否轉動靈活,有無卡阻現象,機座內應加潤滑油。
2、將試件(試件的成型養護按JC/T961-2005(或原JC/T 421-91) 第6條所規定的方法或所進行試驗的指定規范要求進行)刮平面朝下,放至耐磨機水平轉盤上,作好定位標記,并用夾具輕輕固緊。
3. 將壓頭負荷設定為20ON(不加砝碼),電器控制箱上轉數設定為30 轉,并將吸塵裝置調整至試件上方,然后開機預磨(預磨是為改善試件與磨頭的接觸情況,去掉表層凈漿,預磨轉數可就試件強度及表面平整度改變)。
4. 磨畢,取下試件,掃凈粉粒,用天平秤稱量,該量作為試件原始質量g1,清除水平轉盤上殘留顆粒及粉塵。
5. 將預磨過的試件再次放回水平轉盤上原安裝位置放平,固緊。按試驗要求決定壓頭負荷,再開機磨40 轉,取下試件,掃除粉塵,稱重g2。
6. 計算磨損量,精確至0.01kg/m2
5維護與保養
1. 每次試驗結束必須將耐磨機擦洗干凈,暴露在外的非油漆件應擦防銹油防銹。
2. 機座內應加40 #機械油,加至油標中心,其余油繩潤滑處用油潤滑。新機使用一月后換油,以后每半年換油一次,油繩潤滑每班一次。
3. 花輪磨頭上的花輪片質量磨損為0.5g時,應將同一組花輪片內外調換位置,再磨損0.5g時,應予淘汰。
4. 收塵管上刷子應能刷及試件表面,當因刷子磨損后影響收塵質量時應予更換。
5. 收塵器中收塵筒的雜物應定期清除,建議每作五次試驗后清除一次。
6注意事項
1. 電器裝置應可靠接地,以保證安全性。
2. 水平轉盤轉向應符合主機上標牌指示的方向(俯視時為順時針)。
3. 使用時若發現異常聲響應立即停機,待查明原因排除故障后方可使用
7結構與原理
水泥膠砂耐磨試驗機由主機、吸塵器、電器控制箱三部分組成。
主機是耐磨機的工作部分,水平轉盤和主軸的運動均由電動機提供動力。電機輸出端上由兩傳動鏈分別帶動水平轉盤和主軸旋轉,并使主軸與水平轉盤的傳動比為35:1。
壓頭負荷由主軸(含磨頭)的重量和砝碼重量疊加組成。當壓頭負荷為200N 時,即為主軸重量,壓頭負荷為300N時,砝碼座上加砝碼一只,壓頭負荷為4OON 時,座上加砝碼兩只(注意:不論是否加砝碼,砝碼座上的螺栓、螺母、墊圈應保留,否則影響壓頭負荷)。
主軸升降行程由平面凸輪升程決定,逆時針扳動手柄時,主軸下降,反之主軸上升。
水平轉盤配有能夾緊試件的卡具,卡具由四個卡頭組成,兩只固定,兩只可調,用套筒扳手旋緊可調夾頭使之運動,能使試件夾緊或放松。產品出廠時,裝配的卡具是用于砼耐磨性試驗的,如果用戶進行水泥膠砂耐磨性試驗,則必須換裝膠砂耐磨性試驗用卡具。
吸塵器的作用是使工作時磨下的粉塵隨時吸走。
電器控制箱用來控制電源及水平轉盤實際轉數,其上裝有電源電壓監視表,0-999 次數字自動控制裝置及自動停車裝置,水平轉盤的轉數可事先設定。開機后,水平轉盤下的凸輪壓下盤下指標桿,每轉壓下一次,由接近開關接收信號后給控制箱,水平轉盤轉數達到設定值后會自動停車。
8操作規程
1、 取經干燥處理后的試件,將刮平面朝下,放至耐磨試驗機的水平轉盤上作定位標記,并用夾具輕輕固緊。接著在200N負荷下預磨30轉,取下試件掃凈粉粒稱重,該重量作為試件的原始重量g1,然后再將試件放回到水平轉盤的原來位置上放平、固緊,(注意不要在試件與轉盤之間殘留有顆粒以免影響試件與磨頭的接觸)再磨40轉,取下試件掃凈粉粒稱重g2,整個磨損過程應將吸塵器對準試件磨損面,使磨損下的粉塵及時從磨損面吸走。
2、 注:預磨是為了改善試件與磨頭的接觸情況和去掉表層凈漿,所以預磨裝數可以從試件的強度及表面的平整度而改變。
3、 花輪磨頭與水平轉盤作相反方向轉動,磨頭沿著試件表面環形軌跡磨削,使試件表面產生一個內徑約為φ30mm,外徑約為φ130mm的環形磨損面。
4、 當花輪片磨損重量損失為0.5g時,應將同一組的花輪內外調換位置,再磨損0.5g時應予淘汰。
9主要技術指標
負荷范圍(KN) 0.20—0.40
負荷分級(KN) 0.10
示值相對誤差最大允許值 ±1.0%
水平轉盤轉速(r/min) 17.5±0.5
主軸與轉盤的速比 35:1
主軸與轉盤的偏心距 40±0.20
主軸與轉盤的垂直度誤差最大允許值 0.50/1000
主軸升降行程 >80
磨頭工作件硬度 ≥HRC60
噪音聲壓級(dB) 不超過90
適用試樣規格(長×寬×高)(mm) 150×150×(30-75)
電動機總功率(kW) 主電機1.1 控制電機0.12
外形尺寸(長×寬×高) 主機720×420×950
電控箱540×490×1100
凈重 主機400電控箱50
水泥膠砂耐磨試驗機 混凝土耐磨試驗機
型號:AODJ-TMS-04
特點
自動控制數字顯示,轉數誤差小于1/4轉。變換負荷方便,裝有吸塵機構和自動停車報警裝置。精度高,質量精良,可靠性好。
操作方法
1. 開機前先檢查各傳動部件是否轉動靈活,有無卡阻現象,機座內應加潤滑油。
2、將試件(試件的成型養護按JC/T961-2005(或原JC/T 421-91) 第6條所規定的方法或所進行試驗的指定規范要求進行)刮平面朝下,放至耐磨機水平轉盤上,作好定位標記,并用夾具輕輕固緊。
3. 將壓頭負荷設定為20ON(不加砝碼),電器控制箱上轉數設定為30 轉,并將吸塵裝置調整至試件上方,然后開機預磨(預磨是為改善試件與磨頭的接觸情況,去掉表層凈漿,預磨轉數可就試件強度及表面平整度改變)。
4. 磨畢,取下試件,掃凈粉粒,用天平秤稱量,該量作為試件原始質量g1,清除水平轉盤上殘留顆粒及粉塵。
5. 將預磨過的試件再次放回水平轉盤上原安裝位置放平,固緊。按試驗要求決定壓頭負荷,再開機磨40 轉,取下試件,掃除粉塵,稱重g2。
6. 計算磨損量,精確至0.01kg/m2
5維護與保養
1. 每次試驗結束必須將耐磨機擦洗干凈,暴露在外的非油漆件應擦防銹油防銹。
2. 機座內應加40 #機械油,加至油標中心,其余油繩潤滑處用油潤滑。新機使用一月后換油,以后每半年換油一次,油繩潤滑每班一次。
3. 花輪磨頭上的花輪片質量磨損為0.5g時,應將同一組花輪片內外調換位置,再磨損0.5g時,應予淘汰。
4. 收塵管上刷子應能刷及試件表面,當因刷子磨損后影響收塵質量時應予更換。
5. 收塵器中收塵筒的雜物應定期清除,建議每作五次試驗后清除一次。
6注意事項
1. 電器裝置應可靠接地,以保證安全性。
2. 水平轉盤轉向應符合主機上標牌指示的方向(俯視時為順時針)。
3. 使用時若發現異常聲響應立即停機,待查明原因排除故障后方可使用
7結構與原理
水泥膠砂耐磨試驗機由主機、吸塵器、電器控制箱三部分組成。
主機是耐磨機的工作部分,水平轉盤和主軸的運動均由電動機提供動力。電機輸出端上由兩傳動鏈分別帶動水平轉盤和主軸旋轉,并使主軸與水平轉盤的傳動比為35:1。
壓頭負荷由主軸(含磨頭)的重量和砝碼重量疊加組成。當壓頭負荷為200N 時,即為主軸重量,壓頭負荷為300N時,砝碼座上加砝碼一只,壓頭負荷為4OON 時,座上加砝碼兩只(注意:不論是否加砝碼,砝碼座上的螺栓、螺母、墊圈應保留,否則影響壓頭負荷)。
主軸升降行程由平面凸輪升程決定,逆時針扳動手柄時,主軸下降,反之主軸上升。
水平轉盤配有能夾緊試件的卡具,卡具由四個卡頭組成,兩只固定,兩只可調,用套筒扳手旋緊可調夾頭使之運動,能使試件夾緊或放松。產品出廠時,裝配的卡具是用于砼耐磨性試驗的,如果用戶進行水泥膠砂耐磨性試驗,則必須換裝膠砂耐磨性試驗用卡具。
吸塵器的作用是使工作時磨下的粉塵隨時吸走。
電器控制箱用來控制電源及水平轉盤實際轉數,其上裝有電源電壓監視表,0-999 次數字自動控制裝置及自動停車裝置,水平轉盤的轉數可事先設定。開機后,水平轉盤下的凸輪壓下盤下指標桿,每轉壓下一次,由接近開關接收信號后給控制箱,水平轉盤轉數達到設定值后會自動停車。
8操作規程
1、 取經干燥處理后的試件,將刮平面朝下,放至耐磨試驗機的水平轉盤上作定位標記,并用夾具輕輕固緊。接著在200N負荷下預磨30轉,取下試件掃凈粉粒稱重,該重量作為試件的原始重量g1,然后再將試件放回到水平轉盤的原來位置上放平、固緊,(注意不要在試件與轉盤之間殘留有顆粒以免影響試件與磨頭的接觸)再磨40轉,取下試件掃凈粉粒稱重g2,整個磨損過程應將吸塵器對準試件磨損面,使磨損下的粉塵及時從磨損面吸走。
2、 注:預磨是為了改善試件與磨頭的接觸情況和去掉表層凈漿,所以預磨裝數可以從試件的強度及表面的平整度而改變。
3、 花輪磨頭與水平轉盤作相反方向轉動,磨頭沿著試件表面環形軌跡磨削,使試件表面產生一個內徑約為φ30mm,外徑約為φ130mm的環形磨損面。
4、 當花輪片磨損重量損失為0.5g時,應將同一組的花輪內外調換位置,再磨損0.5g時應予淘汰。
9主要技術指標
負荷范圍(KN) 0.20—0.40
負荷分級(KN) 0.10
示值相對誤差最大允許值 ±1.0%
水平轉盤轉速(r/min) 17.5±0.5
主軸與轉盤的速比 35:1
主軸與轉盤的偏心距 40±0.20
主軸與轉盤的垂直度誤差最大允許值 0.50/1000
主軸升降行程 >80
磨頭工作件硬度 ≥HRC60
噪音聲壓級(dB) 不超過90
適用試樣規格(長×寬×高)(mm) 150×150×(30-75)
電動機總功率(kW) 主電機1.1 控制電機0.12
外形尺寸(長×寬×高) 主機720×420×950
電控箱540×490×1100
凈重 主機400電控箱50
