商品詳情

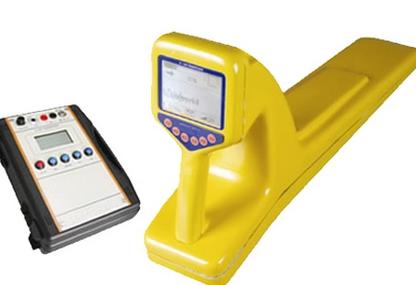

智能地下管線探測儀
型號:AODD-FL708
智能地下管線探測儀,由信號發射機和接收機組成,具有多種創新特性,用于金屬管線、地下電纜的路徑探測、深度測量以及唯一性鑒別。
DL07-FL708可廣泛應用于電力、通訊、路燈、鐵路、廠礦、市政、自來水、燃?xì)獾炔块T,主要用途有:
l 電力部門:
電纜路徑查找(帶電或不帶電)
電纜鑒別(帶電或不帶電)
路燈電纜故障定點
超高壓電纜護層故障定點
地面開挖前的管線普查
2 市政及其他工程部門:
自來水、燃?xì)獾裙艿赖穆窂讲檎?/span>
地面開挖前的管線普查
3 管道運行維護部門:
管道路徑查找
管道防腐層破損定點
技術指標
1.四種信號輸入方式:直連輸出、卡鉗耦合、輻射感應、電容耦合。
2.六種主動探測頻率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。
3.兩個被動探測頻段:工頻、射頻。
4.三種探測模式:智能寬峰、窄峰、音谷。
5.左右方向指示(技術):左右箭頭顯示管線位置,準確直觀,可對管線進行快速跟蹤。
6. 跟蹤正誤提示(技術):實時測量管線電流相位,排除鄰線干擾,實現防誤跟蹤。在目標管線上方時,指針向前;在鄰近管線上方時,指針向后,并有問號顯示,提示跟蹤錯誤。
7.可對帶電運行電纜進行路徑查找和鑒別。
8.可進行地面開挖前的地下管線普查。
9.智能電纜鑒別(技術):卡鉗鑒別,明確給出鑒別結果(鑒別正確或錯誤)。
10. 接地故障查找:使用A字架定位管線的對大地絕緣破損點(如電纜護層故障、路燈電纜接地故障、管道防腐層破損等),無需調零,直觀指示故障點方向(向前/向后),快速準確定點。
11. 自動測量管線深度和電流:單鍵操作,直接讀取管線深度和電流值。
12. 歷史曲線顯示:屏幕顯示信號幅值的歷史曲線,直觀判斷信號變化情況。
13. 抗干擾能力強:極窄的接收頻帶,獨特的數字處理方法,能充分抑制鄰近管線的工頻及諧波干擾。
14. 大功率發射機:大10W,四檔可調,全自動阻抗匹配和保護。
15. 發射機靈活供電:內置電池、AC220V、12V汽車電源(點煙器輸出)。
發射機
1. 輸出方式:直連、卡鉗耦合、輻射感應、電容耦合。
2. 輸出頻率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz、查障頻率。
3. &nb
智能地下管線探測儀
型號:AODD-FL708
智能地下管線探測儀,由信號發射機和接收機組成,具有多種創新特性,用于金屬管線、地下電纜的路徑探測、深度測量以及唯一性鑒別。
DL07-FL708可廣泛應用于電力、通訊、路燈、鐵路、廠礦、市政、自來水、燃?xì)獾炔块T,主要用途有:
l 電力部門:
電纜路徑查找(帶電或不帶電)
電纜鑒別(帶電或不帶電)
路燈電纜故障定點
超高壓電纜護層故障定點
地面開挖前的管線普查
2 市政及其他工程部門:
自來水、燃?xì)獾裙艿赖穆窂讲檎?/span>
地面開挖前的管線普查
3 管道運行維護部門:
管道路徑查找
管道防腐層破損定點
技術指標
1.四種信號輸入方式:直連輸出、卡鉗耦合、輻射感應、電容耦合。
2.六種主動探測頻率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。
3.兩個被動探測頻段:工頻、射頻。
4.三種探測模式:智能寬峰、窄峰、音谷。
5.左右方向指示(專利技術):左右箭頭顯示管線位置,準確直觀,可對管線進行快速跟蹤。
6. 跟蹤正誤提示(專利技術):實時測量管線電流相位,排除鄰線干擾,實現防誤跟蹤。在目標管線上方時,指針向前;在鄰近管線上方時,指針向后,并有問號顯示,提示跟蹤錯誤。
7.可對帶電運行電纜進行路徑查找和鑒別。
8.可進行地面開挖前的地下管線普查。
9.智能電纜鑒別(專利技術):卡鉗鑒別,明確給出鑒別結果(鑒別正確或錯誤)。
10. 接地故障查找:使用A字架定位管線的對大地絕緣破損點(如電纜護層故障、路燈電纜接地故障、管道防腐層破損等),無需調零,直觀指示故障點方向(向前/向后),快速準確定點。
11. 自動測量管線深度和電流:單鍵操作,直接讀取管線深度和電流值。
12. 歷史曲線顯示:屏幕顯示信號幅值的歷史曲線,直觀判斷信號變化情況。
13. 抗干擾能力強:極窄的接收頻帶,獨特的數字處理方法,能充分抑制鄰近管線的工頻及諧波干擾。
14. 大功率發射機:最大10W,四檔可調,全自動阻抗匹配和保護。
15. 發射機靈活供電:內置電池、AC220V、12V汽車電源(點煙器輸出)。
發射機
1. 輸出方式:直連、卡鉗耦合、輻射感應、電容耦合。
2. 輸出頻率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz、查障頻率。
3. 輸出功率:最大10W,四檔可調。
4. 輸出電壓:最高200V(交流峰值)。
5. 阻抗匹配和過載保護:全自動。
6. 人機界面:128×64點陣液晶顯示器。
7. 內置電池:鋰離子電池組,標稱14.8V,7Ah。
8. 外接電源:標稱電壓DC12V(汽車電源,點煙器輸出)
9. 充電器:輸入AC220V,輸出DC16.8V,2/3A。
10.體積:主機:275mm×220mm×100mm
11.質量:主機2.4kg
接收機
1. 信號輸入方式:內置線圈、卡鉗、1k聽診器、8k聽診器、查障A字架。
2. 接收頻率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz、工頻、射頻。
3. 管線探測模式:智能寬峰法、窄峰法、音谷法。
4. 電纜鑒別模式:
卡鉗智能鑒別、卡鉗電流測量鑒別、聽診器鑒別。
5. 探測深度范圍:10米。
6. 人機界面:320×240點陣液晶顯示器。
7. 內置電池:鋰離子電池組,標稱7.4V,7Ah。
8. 充電器:輸入AC220V,輸出DC8.4V,2/3A。
9. 體積:主機700mm×270mm×120mm
10.質量:主機3.5kg
