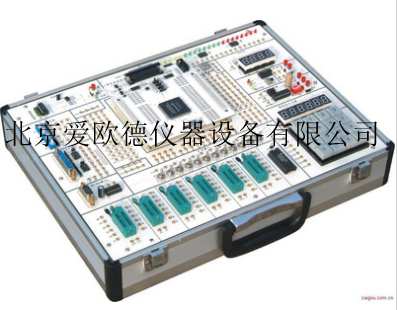

計算機組成、ISP實驗平臺



本系統由鋁木合金箱體、開關電源、常用 信號源、輸入輸出接口、開放式實驗電路區和系統可編程核心板等組成。全部實驗用信號線的連接采用自鎖緊鍍金插頭座,接觸可靠。全部實驗基于在系統可編程核心器件進行,資源完
型       號   AOD-JSJZC-020A?
顏       色
尺       寸

商品詳情


計算機組成、ISP實驗平臺

 型號:AOD-JSJZC-020A

結構特點

本系統由鋁木合金箱體、開關電源、常用 信號源、輸入輸出接口、開放式實驗電路區和系統可編程核心板等組成。全部實驗用信號線的連接采用自鎖緊鍍金插頭座,接觸可靠。全部實驗基于在系統可編程核心器件進行,資源完全向學生開放,可以完成“計算機組成原理”、“計算機結構與邏輯設計”、“計算結構”、“在系統編程”、“VHDL設計”、“電子系統綜合設計”等課程的實驗,并可以進行“專用集成電路設計”的驗證實驗。本實驗箱適用于本??圃盒S嬎銠C專業的相關課程的實驗和創新設計。
、詳細技術指標
1、實驗電路工作電源:+5V/2A、±12V/0.5A,每路均帶有短路保護和自動關斷功能,每路帶電源指示。其中+5V電源設計有過壓、過流、欠壓保護功能,待電路中故障排除后,自動恢復供電,確保設備和人身安全。
2、核心板:配置可拆卸FPGA(ALTERA公司的EP1C6 240)可編程核心模塊,可以實現數字邏輯功能,可以兼容其它幾種主流系列的FPGA器件,帶配置芯片EPCS1。所有的I/O口用兩個96芯高可靠插座引出到主板。帶兩種下載接口:JTAG 下載接口和ASP 下載接口。
3、常用信號源和輸入輸出接口
1)6位七段碼LED數碼管;
2) 24位獨立LED指示燈;
3)12個2×2鈕子開關組成的開關量輸入電路;
4)4組16進制(0-F)旋鈕式撥碼盤,提供4組0~9,A~F 十六進制編碼值;
5)4×4矩陣式結構組合按鍵,進口曲立鍵座;
6)配置RS232串行通信接口;
7)配置EPP并行通信接口;
8)50MHZ有源晶振作時鐘源;
9)單脈沖發生器:提供4組加消抖處理單個±脈沖輸出;
10)可編程脈沖源:由555振蕩器和智能單片機89C2051構成頻率可調、脈沖數可設置的脈沖序列發生電路。
4、測量小工具
1)3位半數字電壓表,測量范圍DC:±0-19.9V;
2)四狀態邏輯筆:可測量高電平、低電平、高阻和脈沖狀態。
5、開放式實驗區
1)配置128K靜態RAM器件628128。
2)配置 32路三態鎖存電路。
3)配置16路雙向數據緩沖器電路。
4)配備5個IC20緊固插座,可以用小規模集成電路進行計算機結構實驗;
6、實驗線路的連接:全部信號引出采用自鎖緊式涂金插孔(永不氧化,美觀漂亮),實驗導線連接穩定可靠。
7、外形尺寸:400×300×100mm。
8、箱體:鋁木合金材料,綠色環保,造型美觀大方。
三、實驗系統配置
1、DVCC-020A 主機1臺(含電源)
2、FPGA模塊1塊,配套下載線1根
3、實驗指導書一套
4、各種實驗導線若干根
四、可以開設的實驗項目
1)運算器設計及數據通路實驗
2)乘除器設計實驗
3)控制器設計及時序電路實驗
4)堆棧設計實驗
5)總線及存儲器設計實驗
6)輸入輸出控制器(IOC)設計
7) 異步通信適配器設計
8) 可編程定時/計數器設計
9) 微程序控制模型機的設計

計算機組成、ISP實驗平臺

 型號:AOD-JSJZC-020A

、結構特點

本系統由鋁木合金箱體、開關電源、常用 信號源、輸入輸出接口、開放式實驗電路區和系統可編程核心板等組成。全部實驗用信號線的連接采用自鎖緊鍍金插頭座,接觸可靠。全部實驗基于在系統可編程核心器件進行,資源完全向學生開放,可以完成“計算機組成原理”、“計算機結構與邏輯設計”、“計算結構”、“在系統編程”、“VHDL設計”、“電子系統綜合設計”等課程的實驗,并可以進行“專用集成電路設計”的驗證實驗。本實驗箱適用于本??圃盒S嬎銠C專業的相關課程的實驗和創新設計。
詳細技術指標
1、實驗電路工作電源:+5V/2A、±12V/0.5A,每路均帶有短路保護和自動關斷功能,每路帶電源指示。其中+5V電源設計有過壓、過流、欠壓保護功能,待電路中故障排除后,自動恢復供電,確保設備和人身安全。
2、核心板:配置可拆卸FPGA(ALTERA公司的EP1C6 240)可編程核心模塊,可以實現數字邏輯功能,可以兼容其它幾種主流系列的FPGA器件,帶配置芯片EPCS1。所有的I/O口用兩個96芯高可靠插座引出到主板。帶兩種下載接口:JTAG 下載接口和ASP 下載接口。
3、常用信號源和輸入輸出接口
1)6位七段碼LED數碼管;
2) 24位獨立LED指示燈;
3)12個2×2鈕子開關組成的開關量輸入電路;
4)4組16進制(0-F)旋鈕式撥碼盤,提供4組0~9,A~F 十六進制編碼值;
5)4×4矩陣式結構組合按鍵,進口曲立鍵座;
6)配置RS232串行通信接口;
7)配置EPP并行通信接口;
8)50MHZ有源晶振作時鐘源;
9)單脈沖發生器:提供4組加消抖處理單個±脈沖輸出;
10)可編程脈沖源:由555振蕩器和智能單片機89C2051構成頻率可調、脈沖數可設置的脈沖序列發生電路。
4、測量小工具
1)3位半數字電壓表,測量范圍DC:±0-19.9V;
2)四狀態邏輯筆:可測量高電平、低電平、高阻和脈沖狀態。
5、開放式實驗區
1)配置128K靜態RAM器件628128。
2)配置 32路三態鎖存電路。
3)配置16路雙向數據緩沖器電路。
4)配備5個IC20緊固插座,可以用小規模集成電路進行計算機結構實驗;
6、實驗線路的連接:全部信號引出采用自鎖緊式涂金插孔(永不氧化,美觀漂亮),實驗導線連接穩定可靠。
7、外形尺寸:400×300×100mm。
8、箱體:鋁木合金材料,綠色環保,造型美觀大方。
三、實驗系統配置
1、DVCC-020A 主機1臺(含電源)
2、FPGA模塊1塊,配套下載線1根
3、實驗指導書一套
4、各種實驗導線若干根
四、可以開設的實驗項目
1)運算器設計及數據通路實驗
2)乘除器設計實驗
3)控制器設計及時序電路實驗
4)堆棧設計實驗
5)總線及存儲器設計實驗
6)輸入輸出控制器(IOC)設計
7) 異步通信適配器設計
8) 可編程定時/計數器設計
9) 微程序控制模型機的設計
