軸承加熱器
型號:AODJ-HA

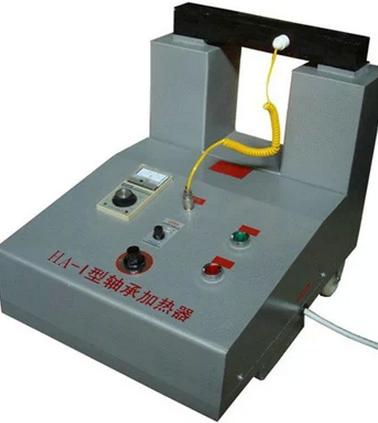

AODJ-HA型軸承加熱器
用途:HA系列軸承加熱器,主要用于對軸承、齒輪、襯套、軸套、直徑環、滑輪、收縮環、連接器等多種類型的金屬件進行加熱,通過加熱使之膨脹,達到過盈裝配的需要。
結構:HA系列軸承加熱器由主機及控制箱組合一體安裝在一手車上,移動式結構,便于現場施工靈活應用,可拆裝的軛鐵是直接用來穿套軸承或其它加熱工件之用。
技術參數:
技術參數:
|
型號項目
|
HA-1
|
HA-2
|
HA-3
|
HA-4
|
HA-5
|
HA-6
|
額定功率
|
2.2KVA
|
3.3KVA
|
5.5KVA
|
9KVA
|
12KVA
|
14KVA
|
額定電壓
|
220V
|
220V
|
380V
|
380V
|
380V
|
380V
|
額定電流
|
10A
|
12A
|
15A
|
20A
|
30A
|
35A
|
控制方式
|
溫控
|
溫控
|
溫控
|
溫控
|
溫控
|
溫控
|
最高加熱溫度
|
300℃
|
300℃
|
300℃
|
300℃
|
300℃
|
300℃
|
加熱工件
|
內徑
|
Ф30-70㎜
|
Ф70-100㎜
|
Ф100-200㎜
|
Ф60-250㎜
|
Ф80-360㎜
|
Ф180-400㎜
|
外徑
|
最大Ф250㎜
|
最大Ф360㎜
|
最大Ф440㎜
|
最大Ф480㎜
|
最大Ф510㎜
|
最大Ф530㎜
|
寬度
|
110㎜
|
115㎜
|
140㎜
|
180㎜
|
200㎜
|
220㎜
|
重量
|
45㎏
|
55㎏
|
80㎏
|
120㎏
|
135㎏
|
150㎏
|
退磁效應
|
殘磁≤1.0mT
|
附軛鐵一覽表
型號
|
軛鐵規格
|
尺寸(㎜)
|
數量
|
適用范圍(加熱工件內徑㎜)
|
HA-1
|
14
|
20 × 20
|
1
|
Ф30-55
|
15
|
40 × 40
|
1
|
Ф55-85
|
HA-2
|
18
|
50 × 50
|
1
|
Ф70-85
|
19
|
60 × 60
|
1
|
Ф85-100
|
HA-3
|
22
|
70×70
|
1
|
Ф85-115
|
23
|
80×80
|
1
|
Ф115-200
|
備注:加熱內徑超過200mm的工件,我公司將接受用戶預約訂貨,為你特制大功率加熱器。
操作程序
1、將軛鐵放置在主機的端面上。
2、將插頭插入有控制開關的電源插座上。
3、檢查接地線是否良好,通電后用測電筆測試。
4、按動啟動按鈕,主機通電。
5、檢查軛鐵對地應無電壓。
6、按動停止按鈕主機斷電,停止加熱。
7、根據不同規格的軸承或其它工件,選擇不同的軛鐵套上,將此軛鐵放在主機的頂端面上,應吻合平整。
8、加熱時,應將傳感器插入“傳感插座”,并將傳感器緊貼被加熱工件。
9、當軸承加熱到所需的溫度,將會自動關斷電源或按一下停止開關。
10、停止加熱后,軛鐵向左或向右移動,取下軸承后將軛鐵再放回主機頂端。
11、如果重復使用,不間斷地加熱軸承,只需要將所加工的軸承再套進軛鐵,按一下啟動按鈕即可。
注意事項
1、供電電源的接地線必須良好。
2、主機未放置軛鐵前,嚴禁按啟動按鈕開關,否則會損壞儀器或燒毀保險絲。
3、滾珠軸承加熱器溫度切勿超過150℃。否則會引起軸承退火。
4、為了提高加熱效率,根據軸承內孔尺寸選擇相應的軛鐵時,應盡量選橫截面積較大的軛鐵。
5、主機必須平整放置切勿側斜,軛鐵與主機端面須吻合。
6、必須當主機斷電后,方可取軛鐵中的加熱部件。
7、軸承升溫時,孔徑漲量參照下表。
