軸承加熱器
型號：AODJ-YZCK
一、用途
YZCK系列齒輪加熱器（齒輪快速加熱器）具有溫控及時控功能，數字顯示、聲音提示、錯誤顯示、自動顯示加熱時間、自動退磁。主要用于對軸承、齒輪、連軸節、鐵路機車的輪心、輪箍等多種類型的金屬件進行加熱，使之膨脹，以滿足過盈裝配或拆卸的需要。拆卸內圈等環狀工件選用ZCX感應拆卸器，環境惡劣生產流水線選用SM38系列中諾軸承加熱器，加熱小型工件選用ZNH-2.0多功能平板加熱器。
二、主要技術參數
|
型號
|
YZCK-1
|
YZCK-2
|
YZCK-3
|
YZCK-4
|
YZCK-5
|
YZCK-6
|
YZCK-7
|
YZCK-8
|
YZCK-9
|
YZCK-10
|
|
舊型號
|
ZJ20K-1
|
ZJ20K-2
|
ZJ20K-3
|
ZJ20K-4
|
ZJ20K-5
|
ZJ20K-6
|
ZJ20K-7
|
ZJ20K-8
|
ZJ20K-9
|
ZJ20K-10
|
|
功率(KVA)
|
3.8
|
5.5
|
9.5
|
11.5
|
22
|
34
|
41.5
|
60
|
75
|
80
|
|
額定電壓(V)
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
|
額定電流(A)
|
10
|
15
|
25
|
30
|
60
|
90
|
110
|
160
|
210
|
260
|
|
工件
|
內徑
|
10-25
|
10-40
|
10-70
|
10-90
|
30-110
|
30-110
|
30-120
|
30-120
|
10-400
|
10-600
|
|
外徑
|
70
|
80
|
100
|
120
|
300
|
450
|
600
|
800
|
1000
|
1200
|
|
寬度
|
30
|
35
|
35
|
50
|
50-150
|
70-180
|
80-190
|
90-200
|
300
|
380
|
|
自動退磁
|
自動
|
自動
|
自動
|
自動
|
自動
|
自動
|
自動
|
自動
|
自動
|
自動
|
|
磁性探頭
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
溫度控制
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
時間控制
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
溫度數顯
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
時間數顯
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
聲音提示
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
最高溫度℃
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
|
重量(KG)
|
45
|
58
|
90
|
145
|
205
|
370
|
450
|
500
|
700
|
900
|
|
退磁效應
|
殘磁≤1.0mT
|
三、結構與工作原理

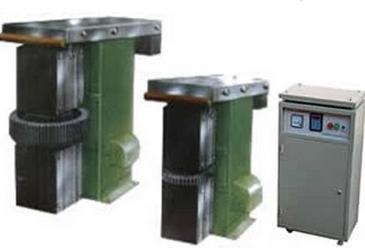

YZCK系列加熱器由干式自冷工頻感應加熱裝置（以下簡稱主機）與控制設備組成。
1、短路加熱 主機為一特殊結構的變壓器，可移動的軛鐵用以直接穿套軸承或其它被加熱工件。工作時，接通主機電源，工件（相當于副邊繞組）中感應產生短路電流而被加熱。
2、渦流加熱 被加熱工件與主機的鐵芯組成一閉合的磁回路，工作時，工件中通過主機的磁力線產生渦流而被快速加熱。
四、安裝調試
1、控制箱及主機分別安裝到合適的地方。主機左右方向應水平，前后垂直方向允許向后傾斜不大于3度。
2、安裝完成后，在使用前必須按電氣原理圖復核，接線是否有誤。
3、正確無誤后，合上開關，接通電源，此時電壓表應有指示。
4、被加熱工件放置到主機鐵蕊中間活動軛鐵的下面，輕輕向下移動，使之與工件吻合（若工件厚度尺寸不變，可調節主機后杠桿橋下面的定位螺釘，使軛鐵與工件保持2mm的間距，以方便連續操作）。至此，調試結束，可投入使用。
五、操作程序
1、第一回加熱，先設定溫度，將控溫傳感器放到內圈上，按起動按鈕，工件被加熱，到溫度后加熱器自動關機，并記錄加熱到設定溫度所需的時間。
2、隨即取出工件，以便套裝。
3、連續加熱同一規格的工件，將功能選擇開關撥到時控位置，設定加熱時間，當工件被加熱到所設時間即自動關斷電源。
4、工作完成后，將電源開關撥到停止位置，切斷電源。
六、注意事項
外殼接地必須良好!
YZCK齒輪加熱器沒放置工件前，嚴禁按起動按鈕。
本系列產品的控制電源為AC380V，插座與插頭的接線應對應一致。
軸承加熱溫升勿超過120℃，以防退火；其它工件最高加熱溫升不大于300℃
