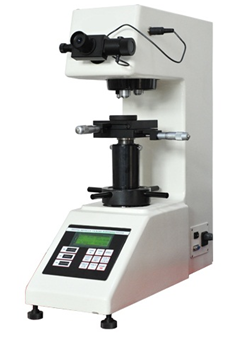

數顯手動轉塔維氏硬度計 數顯自動磚塔維氏硬度計
型號：AODJ- THVS-10/THVS-10S
一、產品概述
THVS-10/THVS-10S數顯自動（手動）磚塔維氏硬度計在機械上采用精密的結構設計，在試驗力力值變動由砝碼的減少或增加而變?yōu)橛蓚鞲衅骺刂?，這樣使整機結構更簡單，力值更平穩、準確。
適用于測量微小、薄形試件、表面滲鍍處理后的零件和對瑪瑙、玻璃、陶瓷等脆性材料的顯微和努氏硬度的測定以及涂層、表面覆層、層壓金屬、熱處理碳化層和淬火硬化層的深度與硬度梯度的測定。是科研機構、工廠及質檢部門進行研究和檢測的理想的硬度測試儀器。
二、功能特點
在電氣上由CPU控制試驗過程，在光學上采用高清晰光學測量系統、光電傳感和冷光源等新技術。
操作由面板上的軟鍵輸入，能預置試驗力保持時間、選擇維氏或努氏試驗方法、調節測量光源的強弱等功能。
在LCD液屏上顯示測量壓痕長度、硬度值、試驗力保持時間，測量次數等。
三、技術參數
|
型 號
|
THVS-10S
|
THVS-10
|
|
標 尺
|
HV0.3、HV0.5, HV1.0, HV2.0, HV2.5 HV3.0, HV5.0
|
|
試驗力
|
0.3、0.5、1、2、2.5、3、5 、10 kgf
|
|
試驗力
|
選擇旋鈕
|
|
符合標準
|
EN-SO6507，GB/T4340，ASTMandJIS
|
|
加卸載
|
自動
|
|
試驗保持時間
|
0 ～60s
|
|
轉 塔
|
手動
|
電動
|
|
目鏡放大倍數
|
10X
|
|
數字式目鏡
|
√
|
|
目鏡分辨率
|
0.0625μm
|
|
物鏡倍率
|
10x，40x
|
|
總放大倍率
|
100x（觀察）, 400x（測量）
|
|
測量范圍
|
400μm
|
|
光通道
|
雙光通道切換：目鏡/攝像裝置
|
|
濾色片
|
藍色
|
|
光 源
|
12V/50W
|
|
顯 示
|
對角線長度、硬度值、試驗力等
|
|
硬度值
|
5位
|
|
對角線長度
|
4位（D1,D2）
|
|
測試高度
|
170 mm
|
|
測試寬度
|
130 mm
|
|
XY臺尺寸
|
100×100(mm)
|
|
XY移動
|
25×25(mm)
|
|
XY分辨率
|
0.01mm
|
|
工作溫度
|
10℃～38℃
|
|
濕 度
|
10% ～90%
|
|
外形尺寸
|
530×225×630mm
|
|
重 量
|
約50kg
|
四、基本配置
|
序號
|
名稱（規格）
|
數量
|
|
1
|
主機（包括顯微維氏壓頭一只，10×、40×物鏡各一只）
|
1臺
|
|
2
|
10×數顯式測微目鏡
|
1只
|
|
3
|
十字試臺
|
1個
|
|
4
|
螺絲批
|
2把
|
|
5
|
水平調節螺釘
|
4只
|
|
6
|
水平儀
|
1只
|
|
7
|
電源線
|
1根
|
|
8
|
RS232通訊線
|
1根
|
|
9
|
維氏硬度塊
|
2塊
|
|
10
|
備用保險絲(1A)
|
2只
|
|
11
|
打印機使用說明書
|
1份
|
|
12
|
產品合格證
|
1份
|
|
13
|
產品使用說明書
|
1份
|
|
14
|
尼龍防塵袋
|
1只
|
五、可選附件
薄片夾持臺、平口夾持臺、細絲夾持臺、克努普壓頭、硬度塊、金相試樣鑲嵌機、金相試樣切割機、CCD圖像處理系統、金相試樣拋光機
