精密型硬度測試儀 手動轉塔顯微維氏硬度計 顯微維氏硬度計
型號：AODJ-TMV-1S
一、產品簡介：
TMV-1S顯微維氏硬度計在機械、光學、光源上采用獨特的精密設計使壓痕成像更清晰，測量更精確。適用于測量微小、薄形試件、表面滲鍍處理后的零件和對瑪瑙、玻璃、陶瓷等脆性材料的顯微和努氏硬度的測定 以及涂層、表面覆層、層壓金屬、熱處理碳化層和淬火硬化層的深度與硬度梯度的測定。TMV-1S手動轉塔顯微維氏硬度計是科研機構、工廠及質檢部門進行研究和檢測的理想的硬度測試儀器。
二、功能特點：
? TMV-1S手動轉塔顯微維氏硬度計在屏幕上能顯示試驗方法、試驗力、試驗力保荷時間、測量次數等

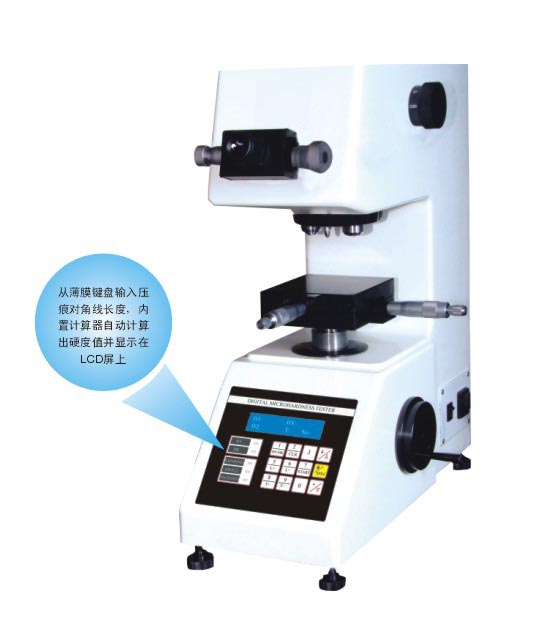

? 操作時只要從薄膜鍵盤輸入壓痕對角線長度，內置計算器自動計算出硬度值并顯示在LCD屏上
? 擁有可供連接數碼相機和CCD攝像頭的螺紋接口，光源上采用12V、50W鹵素燈熱光源，像質清晰。
三、技術參數：
|
型 號
|
TMV-1S
|
|
標 尺
|
HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
|
|
試 驗 力
|
（10, 25, 50, 100, 200, 300, 500, 1000）gf
|
|
試驗力
|
選擇旋鈕
|
|
符合標準
|
EN-SO6507， GB/T4340， ASTMandJIS
|
|
加 卸 載
|
自動
|
|
試驗保持時間
|
0 ～ 60s
|
|
轉 塔
|
手動
|
|
目鏡放大倍數
|
10X
|
|
目鏡分辨率
|
0.25μm
|
|
物鏡倍率
|
10x，40x
|
|
總放大倍率
|
100x（觀察）, 400x（測量）
|
|
測量范圍
|
200μm
|
|
光 通 道
|
雙光通道切換：目鏡/攝像裝置
|
|
濾 色 片
|
藍色
|
|
光 源
|
12V/50W
|
|
顯 示
|
對角線長度、硬度值、試驗力等
|
|
硬 度 值
|
5位
|
|
對角線長度
|
4位（D1,D2）
|
|
測試高度
|
70mm
|
|
測試寬度
|
98mm
|
|
XY臺尺寸
|
100×100mm
|
|
XY移動
|
25×25(mm)
|
|
XY分辨率
|
0.01mm
|
|
工作溫度
|
10℃ ～ 38℃
|
|
濕 度
|
10% ～90%
|
|
外形尺寸
|
425×245×490mm
|
|
重 量
|
25kg
|
|
電 源
|
220V，60/50Hz
|
四、基本配置：
|
序號
|
名稱
|
數量
|
序號
|
名稱
|
數量
|
|
1
|
主機
|
1
|
14
|
細絲夾持臺
|
1
|
|
2
|
維氏壓頭
|
1
|
15
|
水平儀
|
1
|
|
3
|
10X測微目鏡
|
1
|
16
|
砝碼
|
6
|
|
4
|
十字試臺
|
1
|
17
|
產品合格證書
|
1
|
|
5
|
平口夾持臺
|
1
|
18
|
產品使用說明書
|
1
|
|
6
|
薄片夾持臺
|
1
|
|
|
|
|
7
|
砝碼桿
|
1
|
|
|
|
|
8
|
水平調節螺釘
|
4
|
|
|
|
|
9
|
電源線
|
1
|
|
|
|
|
10
|
保險絲（1A）
|
2
|
|
|
|
|
11
|
10* 40*物鏡
|
2（各1個）
|
|
|
|
|
12
|
螺絲批
|
1
|
|
|
|
|
13
|
標準硬度塊：HV1，HV0.2
|
2（各1塊）
|
|
|
|
五、可選附件：
努普壓頭、硬度塊、CCD圖像處理系統、金相試樣切割機、金相試樣磨拋機、金相試樣鑲嵌機等
