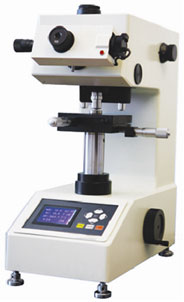

智能數字式液晶顯微硬度檢測儀智能數字硬度檢測儀 數字式液晶智能顯微硬度計
型號:AODJ-TH760-TH761-TH762-TH764
一、產品特點:
研究領域:材料工藝和產品檢驗用于薄材料和細小零件的硬度,如鐘表、儀器、儀表的零件,在集成電路板及通訊儀器材料特性檢驗,及其他方法所不能及的小件、薄片、脆硬件以及相夾雜、鍍層的硬度。
TH760/TH761/TH762/TH764數字式液晶智能顯微硬度計金屬學、金相學中用來測定金屬組織中組成相的硬度,借以鑒定合金相的類別和屬性;在機理研究方面還 用于研究晶內偏析、時效擴散、相變、合金狀態圖、合金化學成分不均性研究;也應用于研究難熔化合物的脆裂傾向性值。選用TH762雙壓頭系列產品,由于增加了努氏硬度的測量,擴大了儀器的范圍,能測單壓頭所不及的特薄、脆、硬的材料鍍層以及陶瓷、玻璃、瑪瑙等寶石材料。
TH760/TH761/TH762/TH764數字式液晶智能顯微硬度計主要推薦高端用戶群體:材料研究所、航天、軍工、特檢、大學、海關檢驗檢疫、國家級大型企業、跨國企業以及對質量要求苛刻的機構。
顯微硬度計基本型譜表:
1
|
|
TH760
|
數字式液晶智能顯微硬度計
|
2
|
|
TH761
|
帶硬度測量軟件MV-TEST1000(不含電腦打印機)
|
3
|
數字式雙壓頭液晶顯微硬度計
|
TH762
|
數字式雙壓頭液晶顯微硬度計
|
4
|
|
TH764
|
雙壓頭,帶硬度測量軟件MV-TEST1000(不含電腦打印機)
|
二、功能特點:
●內置光學系統,像質特別清晰,尤其觀察金相組織。
? ●全數字化控制電動加、保、卸載、測試系統。
? ●高精度跟蹤定位自動轉塔系統、自動完成物鏡-壓頭-加載-保載-卸載-物鏡的過程。
? ●LED冷光源,亮度PWM調節,自動熄滅保護。
? ●HV轉換HRC、HB
? ●狀態和數據記憶功能,關機或斷電,重新打開可恢復原狀態測量免調零。
? ●軟件自診斷系統,監視儀器正常運行,故障代碼報警。
? ●本主機無須改造可升級為半自動顯微硬度計系統,為用戶升級提供了方便。
? ●國內首創:維氏壓頭、努氏壓頭、40X物鏡、20X物鏡安裝在同一轉臺,四物齊焦,自動轉換、獨立完成HV、HK硬度測量,提高效率、降低成本。
三、技術參數:
型號
|
|
TH762雙壓頭
|
測試載荷
|
mN 98.07/245.2/490.3/1961/2942/4903/9807
gf 10/25/50/200/300/500/1000
|
加載方式
|
直接數字控制、自動完成加、保、卸載試驗
|
保壓時間
|
1-99秒(任選)
|
載物臺
|
手動:尺寸110×110mm,移動量25mm,最小移動量0.01mm
|
樣品最大高度
|
90mm
|
樣品最大深度
|
120mm
|
壓頭物鏡轉換
|
直接數字控制自動完成(自動轉塔)
|
數字式目鏡
|
類型
|
電子型10倍
|
刻劃線
|
基準零線和瞄準線(手動驅動)
|
數顯分辨率
|
0.03μm
|
最小分度值
|
0.1μm
|
D1、D2測量方式
|
手動轉動測量目鏡
|
物鏡
|
10X 40X
|
20X 40X
|
若用戶特殊需求測量物鏡可以選用60X觀察
|
壓頭
|
HV壓頭
|
HV及HK壓頭
|
測量
|
HV測量
|
HV及HK測量
|
硬度值轉換
|
HV轉HRC、HBW
|
光源
|
LED冷光源
|
硬度值范圍
|
5—3000HV
|
功能調節
|
主機內含有可調程序確保各種功能調整到最佳狀態(詳見使用手冊)
|
液晶屏顯示面板
|
數據顯示內容:d1、d2、HV(HK、HRC、HBW)、COUNT(測量次數計數)、LODA(載荷)、DWELL(保荷時間)。
狀態內容顯示:d1、d2、HV、HK、HRC、HBW、光源、打印、光路40X物鏡、10X物鏡、20X物鏡、壓頭位置、失電數據保持(記憶)、通電恢復。
|
通訊接口
|
RS232并行口
|
打印接口
|
備有打印接口
|
數據打印輸出
|
測量數據及數理統計:最大值、最小值、偏差值、平均值、均方差
|
光路轉換
|
手動拉桿
|
精度
|
符合JJG151-2006、GB/T4340、日本標準JISB-7734、美國標準ASTME384、國際標準ISO 6507
|
攝像裝置
|
隨時可以安裝在儀器的頂部(攝像頭選配件)
|
尺寸
|
395×250×490mm(L×W×H)
|
重量
|
43千克
|
電源提供
|
AC220V±10% 50HZ、60W或按用戶定貨要求
|
四、基本配置:
序號
|
名稱及規格
|
TH760
|
TH762
|
數量
|
1
|
X-Y工作臺
|
●
|
●
|
1
|
2
|
精密平口鉗
|
●
|
●
|
1
|
3
|
物鏡
|
10X
|
●
|
|
1
|
20X
|
|
●
|
1
|
40X
|
●
|
●
|
1
|
4
|
壓頭
|
HV
|
●
|
●
|
1
|
HK
|
|
●
|
1
|
5
|
標準硬度塊
|
700—800HV1
|
●
|
●
|
1
|
400—500HV0.2
|
●
|
●
|
1
|
700—800HK0.2
|
|
●
|
1
|
6
|
10X電子式測微目鏡
|
●
|
●
|
1
|
7
|
水平儀
|
●
|
●
|
1
|
8
|
電源線
|
●
|
●
|
1
|
9
|
保險絲2A
|
●
|
●
|
3
|
10
|
輔助工具
|
●
|
●
|
5
|
11
|
儀器防塵罩
|
●
|
●
|
1
|
12
|
產品用戶手冊
|
●
|
●
|
1
|
13
|
產品合格證
|
●
|
●
|
1
|
14
|
附件箱
|
●
|
●
|
1
|
五、可選附件:
●可配微型打印機。
● 提供增值業務:最小加載載荷5gf(特薄薄膜硬度測量);配60X物鏡測量(高硬度材料測量)
