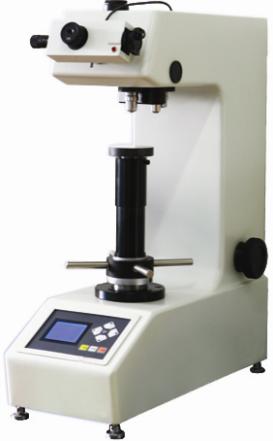

液晶智能硬度檢測儀 數字式液晶智能維氏硬度計 智能數字式維氏硬度檢測儀
型號：AODJ-TH770-TH771-TH780-TH781
一、智能維氏硬度計簡介：
TH770/TH771/TH780/TH781數字式液晶智能維氏硬度計廣泛應用于材料檢測和材料科學研究工作中，它能從很軟的材料（如幾個硬度單位）測試到很硬的材料（超過3000個單位）。除特別小和薄試驗層的樣品外，測量范圍可覆蓋所有金屬。和布氏法、洛氏法比較，它所獲得的壓痕不受檢測力的影響。壓痕具有清晰輪廓的正方形，對角線的測量精度高，對保證硬度測量精度有利。
適宜測量鋼表面強化層及化學熱處理表面層以及各種滲層、鍍層等表面硬度。配合合適的附具可以測量較薄的儀表、量規、卡尺測量面、滾刀、小齒輪、以及各種刀具。此外還可以用于滲氮層脆性級別評定，還可以判定材料組織是否存在織構。
主要推薦高端用戶群體：材料研究所、航天、軍工、特檢、大學、海關檢驗檢疫、國家級大型企業、跨國企業以及對質量要求苛刻的機構。
二、智能維氏硬度計功能特點：
1、采用經典內置式光路設計和新穎的LED冷光源照明系統，無熱量產生，使光學成像系統具有高分辨率，高清晰度，能獲得正確圖像并可觀察表面的金相組織。儀器適應在不間斷連續環境下工作。
2、應用最新的數字電路設計，采用高性能，高可靠的單片機芯片組成控制電路，實現全數字化控制，達到儀器的高穩定性、高可靠性。
3、軟件采用數字門檻自動控制電路，程序和數字電路來保證定位的高精度。自動完成物鏡-壓頭-加載-保載-卸載-物鏡的過程。
4、HV轉換HRC、HB
5、狀態和數據記憶功能，關機或斷電，重新打開可恢復原狀態測量免調零。
軟件自診斷系統，監視儀器正常運行，故障代碼報警。
6、本主機無須改造可升級為半自動顯微硬度計系統，為用戶升級提供了方便。
液晶面板鍵盤面板，具有顯示清晰，操作方便，使用壽命長。
7、選配微型打印機。
三、技術參數：
|
型號
|
TH770
|
TH780
|
|
測試載荷
|
牛頓力2.942/4.903/9.807
/29.42/49.035/98.07/196.14/294.
千克力0.3/0.5/1/3/5/10/20/30
|
牛頓力9.807/29.42/49.035/
98.07/196.14/294.21/490.3
千克力1/3/5/10/20/30/50
|
|
加載方式
|
直接數字控制、自動完成加、保、卸載試驗
|
|
保壓時間
|
1-99秒（任選）
|
|
壓頭物鏡轉換
|
直接數字控制自動完成（自動轉塔）
|
|
物鏡
|
標準
|
10X和20X（平視場消色差物鏡）
|
|
數
字
式
目
鏡
|
類型
|
電子型10X
|
|
刻劃線
|
基準零線和瞄準線（手動驅動）
|
|
D1、D2測量方式
|
手動轉動測量目鏡
|
|
最大測量長度
|
在100X下，900μm；在200X下450μm
|
|
最小分度值
|
0.0125μm
|
|
樣品最大高度
|
220mm
|
|
樣品最大深度
|
160mm
|
|
可測試參數
|
HV/HK(必須更換壓頭)
|
|
硬度值轉換
|
符合GB1172-1999和ASTME-384標準
|
|
液晶屏顯示面板
|
加載開始、零位設定、保載時間、燈光調節、轉換標尺、塔臺、物鏡位置、數據清除及刪除、轉換值選擇、打印、時鐘、存儲
|
|
數字顯示
|
D1、D2、HV、HK、硬度值、轉換值、載荷值、保載時間、儲存數據
|
|
通訊接口
|
RS232并行口
|
|
數據打印輸出
|
測量數據及數理統計：最大值、最小值、偏差值、平均值、均方差
|
|
光源
|
LED冷光源
|
|
光路轉換
|
手動拉桿
|
|
精度
|
符合中國計量檢定規程JJG151-2006、國家標準GB/T4340、日本標準JISB-7734、美國標準ASTM E92、國際標準ISO 6507
|
|
攝像裝置
|
隨時可以安裝在儀器的頂部（攝像頭:選配件）
|
|
尺寸
|
560×260×680mm(L×M×H)
|
|
重量
|
75公斤
|
|
電源提供
|
AC220V±10% 50HZ
|
四、標準配置：
|
序號
|
名稱及規格
|
TH770
|
TH780
|
數量
|
|
1
|
10X電子式測微目鏡
|
●
|
●
|
1
|
|
2
|
標準硬度塊
|
700—800HV5
|
●
|
●
|
1
|
|
400—500HV10
|
●
|
●
|
1
|
|
3
|
物鏡
|
10X
|
●
|
●
|
1
|
|
20X
|
●
|
●
|
1
|
|
4
|
壓頭
|
HV
|
●
|
●
|
1
|
|
5
|
Φ80mm平臺&, lt;, /DIV>
|
●
|
●
|
1
|
|
6
|
V形工作臺
|
●
|
●
|
1
|
|
7
|
水平儀
|
●
|
●
|
1
|
|
8
|
電源線
|
●
|
●
|
1
|
|
9
|
內六角扳手
|
Φ2
|
●
|
●
|
1
|
|
Φ2.5
|
●
|
●
|
1
|
|
10
|
螺絲刀
|
十字
|
●
|
●
|
1
|
|
一字
|
●
|
●
|
1
|
|
11
|
保險絲2A
|
●
|
●
|
3
|
|
12
|
儀器防塵罩
|
●
|
●
|
1
|
|
13
|
產品用戶手冊
|
●
|
●
|
1
|
|
14
|
產品合格證
|
●
|
●
|
1
|
|
15
|
附件箱
|
●
|
●
|
1
|
|
1
|
維氏硬度計
|
TH770
|
（0.3～30kg）數字式液晶智能維氏硬度計
|
|
2
|
維氏硬度計
|
TH771
|
帶硬度測量軟件MV-TEST1000(不含電腦、打印機)
|
|
5
|
維氏硬度計
|
TH780
|
（1～50kg）數字式液晶智能維氏硬度計
|
|
6
|
維氏硬度計
|
TH781
|
帶硬度測量軟件MV-TEST1000(不含電腦、打印機)
|
