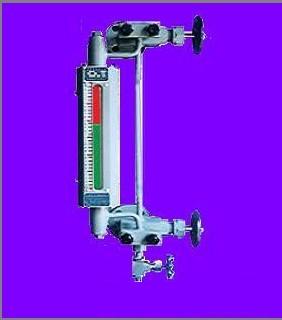

雙色水位計 石英管水位計 工業蒸汽鍋爐水位計 便攜式雙色水位計
型號:AODJ-SF304-600-6.4
石英管水位計主要用于各類承壓容器和工業蒸汽鍋爐上的液位顯示。由于選用了特制的增強型玻璃管，因此它比原X49H型鍋爐平板水位計更具安全性、可靠性、顯示更清晰、保養、維修更方便。它的外觀無論從體積或重量都比原來縮小了許多，儀表整體感覺小巧、新穎。并設計獨特的雙色顯示結構和防石英管破裂泄露的保險裝置,它是二十一世紀本公司專為鍋爐行業設計的新一代的液位配套儀表。
結構原理
石英管水位計上、下兩端裝有法蘭與鍋爐或容器的法蘭連通，通過水位計可直接觀
察到容器內液氣的實際高度。
特性比較：（和B49X型）
外觀小巧、新穎 (B49X粗糙、較笨重)
測量范圍（安裝中心距）：300、350、440、500、600、800
被測介質工作壓力： 1.6，2.5，4.0，6.4,10.0MPa
工作溫度：-10℃~+450℃
雙色顯示:汽紅液綠
觀察距離：15M（自然光）50M（附照明）
照明燈：36V AC 80-300W
重量是：37kg
接口法蘭：采用化工部HG20592~20635-97標準。法蘭通徑DN20，DN25，如用戶需
采用其他標準（如GB、ANSI、DIN等標準）可根據用戶需要設計。
使用說明
1. 水位計使用時，應先緩慢打開閥門進液，然后特玻璃管預熱20~30分鐘，有一定
溫度后，方能全部打開兩端閥門進水或其它介質。
2.在使用過程中要求經常排污，避免污蝕阻塞通道，出現假水位現象。
3. 當石英管因意外損壞時，借助于儀表上下手柄將上下閥門關閉，可阻止容器內的
介質繼續外流，此時，可更換損壞件。
運輸、貯存、安裝、使用和維護
1.包裝后的水位計可用常規的運輸工具運輸，但應避免劇烈振動和雨雪直接侵蝕。
2. 水位計應放在溫度0~40℃，相對濕度不大于80%的干燥通風室內，室外空氣不
應含腐蝕儀表的介質。
3.水位計必須垂直安裝，其垂直偏差度應小于3°。
4.水位計與容器之間應裝有截止閥，以便清洗和檢修時與介質隔離。
5.根據介質情況，應定期對本體管進行清洗，清除管內的雜物
