商品詳情

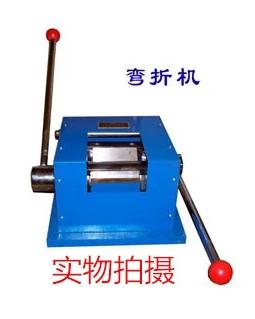

T型彎曲試驗儀
型號:AODJ-QZW
一、適用范圍:
涂膜柔韌性是衡量涂料的重要指標之一,對新產品種涂料配方的篩選的應用有很大的參考價值。
依據國家標準GB/T12754-91進行設計制造的QZW型T型彎曲試驗機是測試涂料柔韌性的一種新機型,適用于測試彩色鋼板及鋼帶的涂層T型彎曲試驗儀,以及有關產品涂層的T型彎曲試驗儀。
二、主要技術指標“
1、一次彎曲角<45°
2、壓平機構行程:≥10mm
3、可試樣板厚度:0.5~1.0mm
三、工作原理:
通過左側手柄的轉動,使四方形彎曲壓塊壓彎片并行成<45°角的形狀:轉動右側手柄,帶動曲柄升降機構,使三角形彎曲快升降或下降,使試片夾緊或壓平實,構成T型彎曲。
四、主要結構:
1、底板及左右側板。
2、齒輪副及曲柄升降機構。
3、三角形彎曲亞平快。
4、四方形轉動拆迭塊。
5、護板和手柄等組成。
五、使用操作步驟:
1、使用規格:400×100(mm)
2、試樣片在裁剪前應在23+2℃的環境中至少放置24h,試驗時也需在相同的條件下進行.。
3、轉動右側手柄,使試驗機中間的三角形彎曲壓平塊拾起(≥10mm):同時轉動左側手柄,使四方形轉動拆迭塊與三角形彎曲壓平塊行成與底面平直的狀態。(如圖所示)
(1)三角形彎曲壓平快
(2)試樣板
(3)四方形轉動拆迭塊
(4)底平面
4、將試樣板的被側面朝下并伸入三角形彎曲壓平快中15mm,轉動右側手柄,使三角形彎曲壓平塊下降,壓緊試樣板:轉動左側手柄,使四方形轉動拆迭彎曲實驗板,此時,實驗板形成一個<45°的角度。
5、轉動左側手柄,使四方形轉動拆迭塊退回原位:轉動右側手柄,使三角形彎曲壓平塊上升,取出試樣板。
6、將形成<45°角度的試驗班伸入三角形彎曲壓平塊中:轉動右側手柄,使三角形彎曲壓平塊下降,此時試驗板的角度端以被壓實,形一個頭部為厚度尺寸的圓弧和兩個平行的面。即完成“OT”彎曲。
7、重復上述試驗操作步驟,壓緊試板“OT”試驗彎曲部位并進行彎曲和壓平,這樣彎曲處有一個試板厚度的中間層。即完成了“IT”試驗。
8、依次上述重復操作實驗步驟,即可得到“2T、3T”…….彎曲 (如圖所示)
六、實驗結果判定:
用透明膠帶(≥0.25N/mm)緊貼于試驗的彎曲面,并用手指將膠帶壓平,然后按于涂層面垂直方向立即將其撕下,檢查彎曲處涂層是否剝離、脫落,從而判定其涂層的柔韌性。
七、使用注意事項:
1、當試樣彎曲在于IT時,彎曲面重疊處不應有明顯空隙,否側試驗重做。
2、離邊緣10mm內的涂層損壞不予考慮。
3、為了方便運輸,試驗機出本公司時,兩只手柄未裝于主機上。用戶拆箱后,用活扳手將兩只手柄裝于主機相應的位置上,并注意要旋緊。
T型彎曲試驗儀
型號:AODJ-QZW
一、適用范圍:
涂膜柔韌性是衡量涂料的重要指標之一,對新產品種涂料配方的篩選的應用有很大的參考價值。
依據國家標準GB/T12754-91進行設計制造的QZW型T型彎曲試驗機是測試涂料柔韌性的一種新機型,適用于測試彩色鋼板及鋼帶的涂層T型彎曲試驗儀,以及有關產品涂層的T型彎曲試驗儀。
二、主要技術指標“
1、一次彎曲角<45°
2、壓平機構行程:≥10mm
3、可試樣板厚度:0.5~1.0mm
三、工作原理:
通過左側手柄的轉動,使四方形彎曲壓塊壓彎片并行成<45°角的形狀:轉動右側手柄,帶動曲柄升降機構,使三角形彎曲快升降或下降,使試片夾緊或壓平實,構成T型彎曲。
四、主要結構:
1、底板及左右側板。
2、齒輪副及曲柄升降機構。
3、三角形彎曲亞平快。
4、四方形轉動拆迭塊。
5、護板和手柄等組成。
五、使用操作步驟:
1、使用規格:400×100(mm)
2、試樣片在裁剪前應在23+2℃的環境中至少放置24h,試驗時也需在相同的條件下進行.。
3、轉動右側手柄,使試驗機中間的三角形彎曲壓平塊拾起(≥10mm):同時轉動左側手柄,使四方形轉動拆迭塊與三角形彎曲壓平塊行成與底面平直的狀態。(如圖所示)
(1)三角形彎曲壓平快
(2)試樣板
(3)四方形轉動拆迭塊
(4)底平面
4、將試樣板的被側面朝下并伸入三角形彎曲壓平快中15mm,轉動右側手柄,使三角形彎曲壓平塊下降,壓緊試樣板:轉動左側手柄,使四方形轉動拆迭彎曲實驗板,此時,實驗板形成一個<45°的角度。
5、轉動左側手柄,使四方形轉動拆迭塊退回原位:轉動右側手柄,使三角形彎曲壓平塊上升,取出試樣板。
6、將形成<45°角度的試驗班伸入三角形彎曲壓平塊中:轉動右側手柄,使三角形彎曲壓平塊下降,此時試驗板的角度端以被壓實,形一個頭部為厚度尺寸的圓弧和兩個平行的面。即完成“OT”彎曲。
7、重復上述試驗操作步驟,壓緊試板“OT”試驗彎曲部位并進行彎曲和壓平,這樣彎曲處有一個試板厚度的中間層。即完成了“IT”試驗。
8、依次上述重復操作實驗步驟,即可得到“2T、3T”…….彎曲 (如圖所示)
六、實驗結果判定:
用透明膠帶(≥0.25N/mm)緊貼于試驗的彎曲面,并用手指將膠帶壓平,然后按于涂層面垂直方向立即將其撕下,檢查彎曲處涂層是否剝離、脫落,從而判定其涂層的柔韌性。
七、使用注意事項:
1、當試樣彎曲在于IT時,彎曲面重疊處不應有明顯空隙,否側試驗重做。
2、離邊緣10mm內的涂層損壞不予考慮。
3、為了方便運輸,試驗機出本公司時,兩只手柄未裝于主機上。用戶拆箱后,用活扳手將兩只手柄裝于主機相應的位置上,并注意要旋緊。
