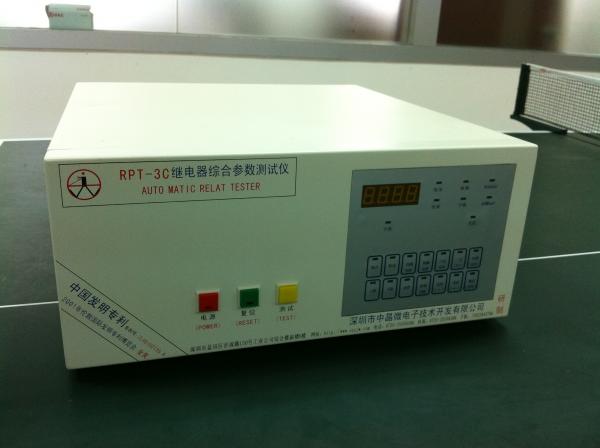

本測試儀有測試二次吸合電壓(發明專利，2001倫敦發明專利金獎）的功能。
主要技術指標
1．線圈電阻測試
1.1測試條件，測試電流＜15mA
1.2測試范圍
10-409.5 Ω 時 分辨率0.1 Ω 測量誤差 ± 1%+0.1Ω
409-4095 Ω 時 分辨率1Ω 測量誤差 ± 1%
4090-16380Ω 時 分辨率10Ω 測量誤差 ± 1%
2．接觸電阻測試
2. 1 6VDC 10 mA 時 測量范圍 0-999 m Ω 測量誤差 ± 1% ±1mΩ
2. 2 6VDC 100 mA 時 測量范圍 0-999m Ω 測量誤差 ± 1% ±1 m Ω
2 .3 24VDC 1A 時 測量范圍 0-500 m Ω 測量誤差 ±1% ±1 m Ω
(改進型:測量范圍:0-200.0 m Ω, 測量誤差 ±1% ±1 m Ω)
3．動作/釋放電壓
測量范圍 0-30V DC 時,(線圈電流≤300mA) 分辨率 30/4096(V)
測量誤差 ± 1%+20mV
測量范圍 30-120V DC 時,(線圈電流≤80 mA) 分辨率 120/4096(V)
測量誤差 ±1%+0.1V
4．二次吸合電壓,測量范圍0-99.99V 誤差 ± 1%+0.2V
5．動作/釋放時間 0-60 mS 分辨率 10 μS 測量誤差 ± 1%
6．動作/釋放回跳時間 0-20 mS 分辨率 10μS 測量誤差 ± 1%
7．同步差 0-19.99 mS 分辨率 10μS 測量誤差 ± 1%
8．環境溫: 測量范圍:50-40 ℃ 測量誤差（±1 ±1%）℃
|
