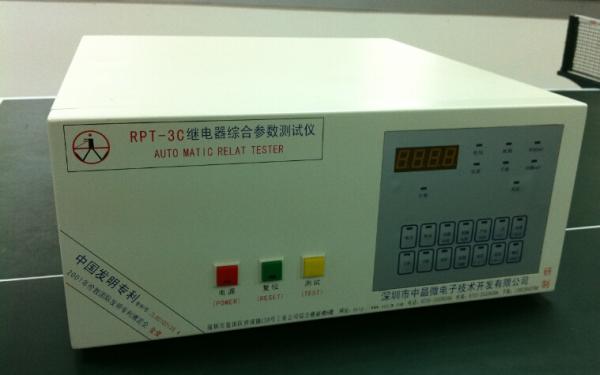

AOD-RPT3C型繼電器綜合參數測試儀是一種適合于測試電磁繼電器和單、雙線圈磁保持繼電器的智能測試儀器。
能測試動斷、動合、轉換型電磁繼電器和單、雙線圈磁保持繼電器的線圈電阻、接觸電阻、動作(感動)電壓、釋放電壓、動作(感動)時間、釋放時間、動作(感動)回跳時間、釋放回跳時間、同步差等參數。一次最大能測一只４組轉換的電磁繼電器?？蛇x用快速測試或精確測試兩種方式。快速測試時采用參數比較法以“PASS”(合格)或“FAIL”(不合格)指示被測繼電器的好壞及何種參數不合格?？山佑嬎銠C。精確測試時能顯示各參數的測量結果和統計圖型?？蓪⒕€圈電阻值換算成在２０℃時的數值?？蓪?shù)據儲存，供數據處理用。每只繼電器的測試時間＜2秒。
主要技術指標
1 線圈電阻測試
1．1線圈電阻測試電流＜15mA
1．2測試范圍
10-409．5Ω 時 分辨率0.1Ω 測量誤差±1%-0.5Ω
409-4095Ω 時 分辨率1Ω 測量誤差 ± 1%
4090-16380 時 分辨率 10Ω 測量誤差 ± 1%
2接觸電阻測試
2.1 6VDC 10 mA 時 測量范圍0-999 mΩ 測量誤差 ± 1% ± 1mΩ
2.2 6VDC 100 mA 時 測量范圍0-999 mΩ 測量誤差 ±1% ± 1mΩ
2.3 24VDC 1A 時 測量范圍0-500 mΩ 測量誤差 ± 1% ± 1mΩ
3．動作/釋放電壓
測量范圍 0-30V DC 時 線圈電流 ≤ 300 mA 分辨率 30/4096(V)
測量誤差 ± 1% +20mV
測量范圍 30-120V DC時,(線圈電流 ≤ 80 mA ) 分辨率 120/4096(V)
測量誤差 ± 1% ± 0.1V
4．動作/釋放時間 0-60 mS 分辨率 10 uS 測量誤差 ± 1%
5．動作/釋放回跳時間 0-20mS 分辨率 10 uS 測量誤差 ± 1%
6．同步差 0-19.99mS 分辨率 10uS 測量誤差 ± 1%
7.環境溫度: 測量范圍： 5-40℃ 測量誤差 ± 1℃
|
