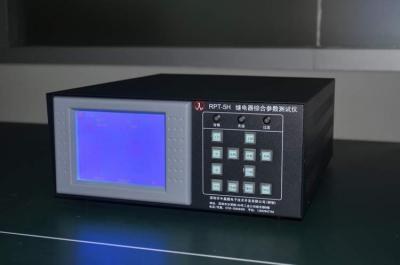

該儀器采用高速微電腦檢測芯片，配合5.7英寸大屏幕液晶顯示屏，方便的大按鍵輸入鍵盤，且按鍵功能單一，方便用戶快速的掌握儀器的使用方法。大屏幕LCD測試數據采用高亮顯示，看上去一目了然，人機界面友好。該儀器可與電腦連接，把測試數據送到電腦進行數據統計，可直接生成出各種參數的直方圖和測試報表。
該儀器可檢測電磁繼電器的線圈電阻，接觸電阻，吸合電壓，二次吸合電壓，銜鐵釋放電壓、觸點釋放電壓，釋放反峰電壓，吸合時間，吸合回跳時間，釋放時間，釋放回跳時間，，吸合同步差時間。
該儀器具有大容量的存儲器，最大可以存儲500組參數數據。方便用戶使用。
2、電源供電：?jiǎn)蜗?20VAC；功耗：< 30VA
環境溫度：10 - 40 oC；相對濕度：< 80%
3、外型尺寸：44*32.5*12.5cm
二、 主要技術指標
1. 環境溫度：
測量范圍：2-51oC，分辨率 0.01 oC，精度±1%±0.2 oC
2. 線圈電阻:
10-500Ω檔:分辨率 0.1Ω，精度±1%±0.2Ω
500-2KΩ檔:分辨率0.5Ω，精度±1%±1Ω
2K-20KΩ檔:分辨率5Ω, 精度±1%±5Ω
3.接觸電阻:
測試條件：100mA/6V；1A/6V；10A/13.5V三檔
測試范圍：0-500mΩ，分辨率0.1mΩ，精度±1%±0.2mΩ
測試條件：10A/13.5V
測試范圍：0-200mΩ，分辨率0.1mΩ，精度±1%±0.2mΩ
4. 吸合/釋放電壓:
測試范圍：0-50V， 分辨率0.01V，精度±1%±0.02V
7. 吸合/釋放時間：
測試范圍：0-65ms ，分辨率0.01ms ，精度±0.1ms
8. 吸合/釋放回跳時間：
測試范圍：0-65ms ，分辨率0.01ms ，精度±0.1ms
9. 繼電器反峰電壓：
測試范圍：0-999.9V ，分辨率0. 1V
10．階梯波（慢測）試時間：<2.5S
11．方波（快測）測試時間：<1.8S
|
