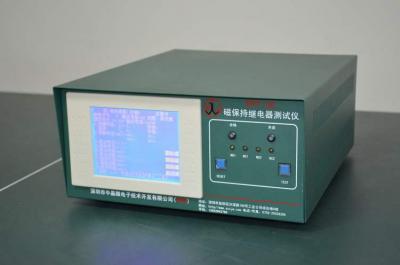

該測試儀是用單片微機開發的智能測試儀器，采用觸摸屏顯示，人機界面友好。它能自動測試普通電磁繼電器及單、雙線圈磁保持繼電器的線圈電阻、接觸電阻、吸合（感動）電壓、復歸（開放）電壓，吸合時間、復歸時間等參數以及繼電器的雙吸雙放功能。
測試方式具有快測（方波）、精測（脈沖）、精測（階梯）三種選擇，快測（方波）法只顯示各項參數合格或不合格，精測法可顯示各項參數的測試值；最大可測一只兩組轉換的磁保持繼電器。吸合、復歸電壓脈沖時間可調節；產品最后觸點狀態可選擇選擇（常開或常閉狀態）；
該測試儀的繼電器測試條件儲存在永久存儲器里，可以長期保存，停電時不會丟失。
(一) 使用環境
1. 電源供電：市電220V、單相，功耗≤150W；
2. 環境溫度：5-35℃；
3. 相對濕度：50-85% ;
三、 主要技術指標
1、線圈供電電壓：0-50V, 分辨率0.01V、誤差1%±0.05V
2、線圈供電電流：< 1000mA
3、慢測測試時間：<S
4、快測測試時間：<S
測量范圍 分辨率 精度
1. 溫度: 2-51oC 0.02 oC ±1%±0.1 oC
2. 線圈電阻: 10-500Ω 0.2Ω ±1%±0.2Ω
3. 接觸電阻: 10A/13.5V:0-50Mv(5 mΩ) 0.1mV ±1%±0.2mV
1A/6V:0-500mΩ 0.2mΩ ±1%±0.5 mΩ
4. 吸合電壓: 0-50V 0.02V ±1%±0.02V
6. 復歸電壓: 0-50V 0.02V ±1%±0.02V
7. 吸合時間: 0-65ms 0.01ms ±0.1ms
8. 復歸回跳: 0-65ms 0.01ms ±0.1ms
9. 釋放時間: 0-65ms 0.01ms ±0.1ms
10. 復歸回跳: 0-65ms 0.01ms ±0.1ms
外型尺寸：長*寬*高=390X 320 X 170mm。
|
