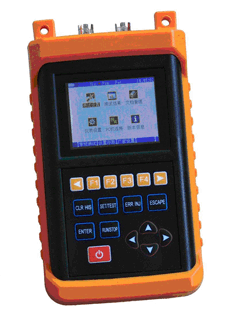

誤碼測試儀 誤碼分析儀 手持式誤碼檢測儀
型號:AODJ-TLD901E
【產品特點】
u 體積非常小巧,手持式結構,堅固型設計,尤其適合現場操作
u 帶背光高分辨率LCD,智能導航式中文操作界面,電量顯示功能
u 儀表自檢功能,顯示儀表工作狀態
u 完善的誤碼、告警的顯示和測試
u 告警、誤碼具有直方圖分析和統計
u 最長99天的連續測試能力,可定時開啟、關閉測試
u 內置鋰電池,內部集成智能快速充電電路,可在儀表工作的同時完成快速充電
u 上位機軟件以報表方式輸出測試報告
u 可對儀表嵌入式軟件進行在線升級,保護用戶投資
【產品功能】
u 非平衡75Ω、平衡120Ω、高阻>2kΩ(選件)
u HDB3、AMI線路編碼
u 終接模式(中斷業務)下成幀/非成幀測試
u 在線業務跨接(高阻)和通過(橋接)模式下在線誤碼監測和時隙分析(選件)
u 信號丟失、AIS、幀失步、遠端告警、遠端復幀告警、CRC復幀失步、CAS復幀失步、圖案失步告警測試
u 時鐘滑動測試
u 比特誤碼、 編碼誤碼、FAS誤碼、CRC4誤碼、E比特誤碼性能測試
u 幀同步字分析、復幀同步字分析、時隙忙閑狀態顯示
u 測試碼型圖案:偽碼(PRBS)、固定碼、16BIT用戶可編程碼
u 發送時鐘:內部、接口
u 比特、比率等多種誤碼插入模式
u 手動、自動和定時自動測試功能,測試完成后儀表自動命名保存測試結果并關機
u 自動配置功能:檢測并設置2M幀格式、測試圖案、攜帶測試圖案時隙
u 按照ITU-T的G.821、G.826和M.2100規范進行誤碼分析
u 大容量存儲功能,可存儲和回調20組設置和50組結果記錄,掉電保持
u 通過USB接口,使用后臺分析軟件,在PC上進行測量結果分析、整理、歸檔和打印輸出
【技術指標】
信號輸入速率: 2048kbit/s ± 50ppm
信號編碼: HDB3、AMI
f1:20Hz f2:2.4kHz f3:18kHz f4:100kHz
輸入均衡特性:衰減符合頻率的平方根規律,在1024kHz 處衰減在0~6dB范圍內。
輸入阻抗:
非平衡終接:75W
平衡終接: 120W 50Hz~3100kHz反射損耗大于18dB
非平衡橋接:大于750W
平衡橋接: 大于1200W
非平衡監測:75W 20dB增益
平衡監測: 120W 20dB增益
50Hz~3100kHz反射損耗大于18dB
信號結構:
(1)非幀結構
(2)幀結構:PCM30、PCM31、PCM30CRC、PCM31CRC
幀結構符合G.704要求
測試圖案:29-1、211-1、215-1、人工碼
輸出接口阻抗:
(1)非平衡 75W 符合G.703
(2)平衡 120W 符合G.703
外時鐘輸入:
(1)信號形式: HDB3、NRZ
(2)平衡終接阻抗: 120W
非平衡終接阻抗:75W
平衡橋接阻抗: 大于1200W
非平衡橋接阻抗:大于750W
【其它參數】
供電:
(1)本儀表傳用電源適配器
INPUT:AC220V 50Hz
OUTPUT:DC 10V 1A
(2)儀表內部充電電池
4000mAh 6V 鎳氫可充電電池
工作時間:8小時
充電:關機時充電8小時;開機時充電 12小時
打印機:μP40-TS(CH)標準電平串口漢字微型打印機
尺寸和重量:
u 長×寬×高:180×150×42mm
u 重 量: 0.9kg
【環境參數】
u 操作溫度: 0~40℃
u 儲藏溫度: -30~+70℃
u 濕 度: 5%~90%非凝結
