的詳細介紹

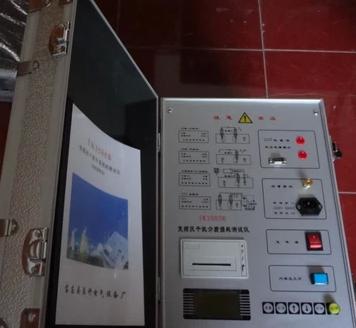

DL10-TK3580B型變頻抗干擾介質耗損測試儀，是在我公司生產02型智能化介質損耗測量儀和03型全自動抗干擾介質損耗測試儀之后，研制成功第五代一種新型的測量儀，隨著城鄉電網改造的不斷深入，更高電站越來越多，倒相法、移相法，已不能滿足現場測試需求，變頻測量是把50HZ變成其它的頻率，（測量時頻率自動跟蹤改變，不需要手動選擇）可以有效地排除強電場下對測量的干擾。該儀器體積最小，重量最輕，便于攜帶。有靈活的擴展性，通過接口與計算機連接，使用強大的軟件附件，對儀器升級，人性化設計，全自動操作本儀器適合500kv及以下電站有干擾現場的試驗。本儀器通過國家電力研究所及行業專家的鑒定，并獲得國家高電壓計量站的校準證書
。
-
具有多種測量方式，可選擇正/反接線、內/外標準電容器、CVT和內/外試驗電壓進行測量。
-
測量時自動采用45/55Hz。
-
測量電容式電壓互感器（CVT）時，無需其它外接設備。
●內置SF6標準電容器，tgδ<0.005%,受空氣濕度影響小。
●抗干擾效果好，內置自動跟蹤的變頻電源，能有效地消除強烈電場干擾對測量的影響，適用于500kv極其以下電站的強干擾現場試驗。
●高壓短路和突然斷電時，儀器能迅速切斷高壓，并發出警告信息。
●測量重復性好，電壓線性好（測量準確度不受電壓影響）
●一體化結構，重量適中，便于攜帶。
●大屏幕帶背光中文液晶顯示器信息提示操作，使用方便。
●儀器自帶打印機，及時保存測試數據。
●高壓電纜連接至試品，保障安全；儀器未接地報警，安全措施完備。
2.技術指標
2.1額定工作條件
2.1.1環境溫度：-10℃~50℃（當溫度超出20℃±5℃時，每變化10℃儀器基本誤差的改變量不超過基本誤差限的1/2。）
2.1.2相對濕度：30%~85%
2.1.3供電電源：電壓：220V±25V,頻率50±5Hz (本儀器可用發電機作電源。工作時發電機外殼需可靠接地。)
2.2外型尺寸：a×b×h,mm:450×330×380
2.3儀器重量：不大于18kg
2.4電子電路功耗：不大于40VA
2.5測量范圍：
2.5.1介質損耗（tgδ）: 0~1 分辨率0.0001
2.5.2電容量 （Cx）: ≤60000PF 最小分辨率0.01PF
2.5.2.1內接方式
試驗電壓 試品電容量
5KV 7.5KV 10KV 3PF~60000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
2.5.2.2外接方式
“外接升壓器”方式最高試驗電壓10KV
“外接Cn”方式（外接高壓、外接標準電容器）最高試驗電壓由標準電容器和被試品的耐壓值決定（Umax=Imax/ωC）
標準回路最大電流50mA(In=UωCn)
被試回路最大電流2A（Ix=UωCx）
|
