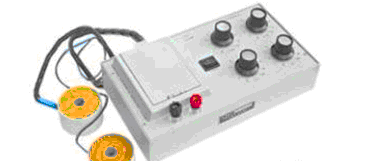

線圈圈數測量儀 線圈測量儀 線圈精確度測量儀
型號:AODJ-YG-110
YG110型線圈測量儀是國際上首款能同時測量線圈圈數和短路的儀器,它不但提高了測量速度,還解決了YG-102短路測量儀不能測量大口徑線圈,粗線線圈短路的難題。解決電線桿圈制造行業很久的短路測量難的問題。
YG-110還具有0.2%的測量精確度,高達0.01%的分辨率,能滿足各種行業線圈測量的需求。
性能特點
● 圈數測量量程廣:0-60000圈(可擴展至120000圈)
● 可自由設置“圈數超差”、“線圈短路”等分選功能
● 可配置各種規格的傳感器,滿足不同客戶的需求
● 測試穩定度高,能滿足互感器等要求嚴格的行業
● LCD液晶模塊顯示,人性化操作界面,簡單易學
● 高達3次/秒的測量速度
技術參數
儀器型號 YG110-10 YG110-6 YG110-4 YG110-X
被測線圈內徑 Φ>10mm Φ>6mm Φ>4mm
特殊尺寸:
● Φ內<4mm、H>110mm
● 特殊尺寸精度與范圍需與用戶商議而定
● 線圈高度>110mm、Φ外>120mm可訂制
被測線圈外徑 Φ<120mm
被測線圈高度 H<110mm
測試傳感器規格 Φ10 Φ6 Φ4
被測線圈范圍 0-60000圈(可擴展至120000圈)
圈數測量精確度 0-300圈±0圈、500-20000圈±0.2%、20000-60000圈±0.5%
圈數測量分辨力 10000圈以上±0.01%
測量速度 快速3次/秒 中速2次/秒 慢速1次/秒
外形尺寸 約320×300×180 (mm)
重量 約5kg
短路測量精度 0.1mm線徑以上,經樣品線圈較正后,每2000圈短路1圈,指針移動1格以上
