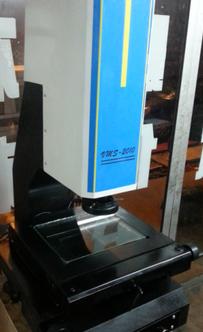

投影VMS精密影像測量?jī)x
型號：AODJ-HW-VMS
｛產品特點｝
◆全花崗石結構，機構永不變形
◆X、Y裝有光柵尺，定位精確
◆變焦物鏡倍率：0.7~4.5X
◆LED冷光源（表面光和輪廓光）避免工件受熱變形
◆2D專業測量版軟件
◆由二坐標工作臺、光柵尺與數據處理器組成數字元測量及數據處理系統
◆儀器具有多種數據處理、顯示、輸入、輸出功能,特別是工件無需擺正功能非常實用
◆儀器備有RS232接口,與計算機連接后,采用專門測量軟件，可通過計算機對測繪圖形進行處理及輸出
適用范圍
|
1
|
型號
|
JC15-VMS-1510
|
JC15-VMS-2010
|
JC15-VMS-3020
|
JC15-VMS-4030
|
|
2
|
主機體尺寸
|
530*460*850mm
|
600*490*850mm
|
700*500*940mm
|
1000*600*1000
|
|
3
|
花崗石平臺尺寸
|
300*250mm
|
350*250mm
|
450*350mm
|
550*450
|
|
4
|
玻璃臺尺寸
|
200*160mm
|
220*160mm
|
320*240mm
|
450*350
|
|
5
|
重量
|
90KG
|
150KG
|
200KG
|
220KG
|
|
6
|
機臺底坐
|
高精度花崗石底座及立柱
|
|
7
|
線性精度
|
（3.0+L/75）μm
|
|
8
|
表面照明
|
LED環形超亮冷光源（亮度可調）
|
|
9
|
輪廓照明
|
LED超亮圓形燈（亮度可調）
|
|
10
|
計算測量功能
|
REICA 2.5D精密測量系統軟件
|
|
11
|
解析力
|
0.001mm
|
|
12
|
重復精度
|
0.002mm
|
|
13
|
CCD
|
SONY芯片1/3彩色CCD/臺灣1/2攝像裝置
|
|
14
|
目鏡
|
0．5X（可選配1X,2x）
|
|
15
|
物鏡
|
0．7X～4.5X 放大倍數20X～120X
|
|
16
|
載重
|
20\30\50KG
|
本公司開發的這套精密型二次元影像測量?jī)x，能滿足您對各種復雜，不規則的產品進行測量，儀器將被測物件放大20-120倍后，在影像測量軟件的配合下能觀察產品表面的狀況，測繪產品。電腦化的配置使其在電腦屏幕上生成各種畫面，讓您更直觀的了解產品的形狀，大小及尺寸。根據客戶的實際需求，您可以將所測得結果直接導入到AutoCAD或輸出到Excel作數據的存檔，打印報告。設備集光學、精密機械、電子、計算機于一體的高精密影像測量設備。它由高分辨率CCD彩色攝像機、連續變倍物鏡、電腦、精密光學尺、高精度工作臺與影像測量軟件等組成的高精度、高效率的圖像測繪系統。以二維測量為主，也可作為三維視頻測量系統，可輕易實現測量、檢驗、校準、逆向工程等目的，被廣泛應用于各種行業：
機械配件 粉末冶金、管閥產品、軸承 電機軸等精密軸業 緊固件 電器 電機 消防設備 制冷 紡機配件 沖壓件產品、電子組件、模具、刀具、彈簧、螺絲加工、塑料、齒輪、橡膠、油封止閥、照相機零件、汽車摩托車零部件、五金、繼電器、壓鑄件、標準件、非標件、導電橡膠、液壓件 PCB加工等各種工業，也是機械、電子、鐘表、輕工、塑料等行業，院校、研究所和計量檢定部門的計量室、試驗室、測繪店以及生產車間不可缺少的檢測設備。
