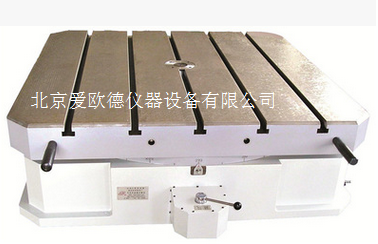

氣壓手動等分回轉工作臺 氣壓手動等分轉臺
型號：TQ56500*500
TQ56系列氣壓手動等分回轉工作臺是以端齒盤為分度元件，氣壓抬起、鎖緊，手動轉位的高精度等分回轉工作臺?？膳涮子诟呔鹊溺M床、鉆床、銑床及其它機床，是需要高精度等分分度的專用機床及流水線的首選產品。具有分度精度高（分度精度3〞重復精度1〞）、操作控制簡單、使用安全可靠等特點。 （工作臺可根據用戶要求訂做圓形或矩形，最小分度單位可根據用戶要求訂做）
主要規格和參數：
|
No.
|
項 目
|
TQ56400
|
TQ56500
|
TQ56630
|
TQ56800
|
TQ561000
|
TQ561200
|
|
1
|
工作臺面尺寸
|
φ400
|
φ500
|
φ630
|
φ800
|
φ1000
|
φ1200
|
|
2
|
工作臺總高
|
170
|
190
|
200
|
280
|
300
|
320
|
|
3
|
中心定位孔直徑
|
φ30H7
|
φ40H7
|
φ40H7
|
φ60H7
|
φ60H7
|
φ60H7
|
|
4
|
工作臺面平面度
|
0.01
|
0.012
|
0.015
|
0.02
|
0.025
|
0.03
|
|
5
|
工作臺面旋轉跳動(mm)
|
0.01
|
0.012
|
0.015
|
0.02
|
0.025
|
0.03
|
|
6
|
驅動
|
鎖緊/松開
|
供給氣壓5~8Kg/cm2
|
|
轉位
|
手動
|
|
7
|
分度精度（＂）
|
±3
|
±3
|
±3
|
±3
|
±3
|
±3
|
|
8
|
重復精度（＂）
|
±1
|
±1
|
±1
|
±1
|
±1
|
±1
|
|
9
|
鎖緊力（Kg）
|
1800
|
2800
|
4200
|
5900
|
7500
|
10000
|
|
10
|
承載能力（Kg）
|
1400
|
2400
|
3500
|
5500
|
7000
|
8000
|
