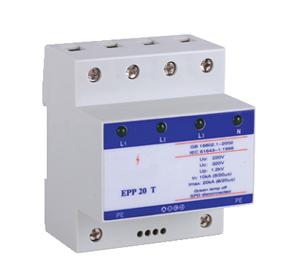

電源過電壓保護器 電源避雷器 模塊式電源避雷器
型號:AODD-EPP50T
產品說明：
一、產品概述
EPP系列電源避雷器（過電壓保護器）
并聯型EPP系列模塊式電源避雷器并聯安裝于配電線路，為防止電源避雷器SPD老化失效引起短路事故以及便于維護考慮，建議在SPD上端串聯安裝保護熔絲或空開。
二、交流并聯型 EPP 系列模塊式電源避雷器具有以下特點：
◇ 符合 IEC61643-1 （ 1998-02 ）、 GB18802.1-2002 、 QX10-2002 和 GA173-2002等電涌保護器標準；
◇ 通過北京雷電防護裝置測試中心等檢測機構合格測試認證；
◇ 具有 老化熱脫扣和短路過流脫扣（杜絕起火爆炸）、指示燈可視告警、遙信功能；
◇ 獨特的 熱備份、老化預報功能；
三、交流并聯型 EPP 系列模塊式電源避雷器性能參數如下：
避雷器型號:EPP50T(三相)
每路額定通流In(8/20μs):25kA
每路額定工作電壓 Uo :220V
每路最大通流Imax(8/20μs) :50kA
每路最大持續耐壓Uc ~440V rms
保護電壓Up(額定通流量時) 1.8kV
保護電壓Up(5kA) 1.2kV
漏電流 Io <10 μ A
響應時間 Ta 25ns
接線方式 并聯
工作溫度 -40℃-+80℃
安裝方式
35mm 標準導軌安裝
功能特點
老化熱脫扣和短路過流脫扣（杜絕起火爆炸）、指示燈可視告警
保護空開
(串接模塊前)
16A 曲線 C
最大接線尺寸 接線:16mm2 多股線； 接地:35mm2 多股線；
SPD外形尺寸 三相 90mm × 72mm × 71mm
SPD安裝部位 分配電箱
保護級別 c級（次級保護）
