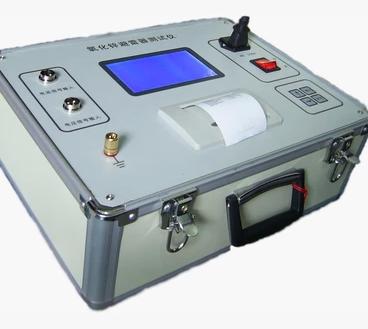

氧化鋅避雷器帶電測試儀
型號：AODD-TK3810
氧化鋅避雷器測試儀是用于現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，廣泛應用于氧化鋅避雷器的現場在線監測（帶電測試）和實驗室（停電檢修）的測試中。符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。氧化鋅避雷器測試儀采用微電腦進行采樣、控制等先進技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。并顯示電壓、電流的波形及打印輸出。采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強,同時提供現場的接線顯示。本儀器具有接線簡單、測量精度高、可靠性強等特點。
氧化鋅避雷器測試儀主要技術指標：
測量參數及范圍
試驗電壓： KV
三次諧波電壓： KV
全電流（峰值）： 0~ 20 mA
三次諧波電流： 0~ 20 mA
阻性電流（峰值）： 0~ 20 mA
阻性電流峰值： 0~ 20 mA
容性電流（峰值）： 0~ 20 mA
避雷器功耗： 0~ 8W（PT為1：1）
除顯示上述各測量值外，還可顯示電壓及全電流的波形。
測量誤差：
試驗電壓： ±5%
全電流： ±2%
阻性電流： ±5%
容性電流： ±5%
避雷器功耗： ±5%
輸入信號：
電壓信號（PT的低壓測）： AC 5 ~ 200V
電流信號： AC 0 ~ 20mA
工作電源：
AC 220V±10% 50Hz
本測試儀主要針對以下幾個方面進行檢測：
1、氧化鋅避雷器發生熱擊穿情況
氧化鋅避雷器測試儀導致氧化鋅避雷器發生熱擊穿的最終原因是其發熱功率大于散熱功率。氧化鋅閥片的發熱功率取決于其電流和電壓（電流為流過閥片電流的有功分量）。
2、氧化鋅避雷器內部受潮現象
密封不嚴，會導致避雷器內部受潮，或安裝時內部有水分浸入，都會使避雷器在電壓下發生總電流增大現象。受潮到一定程度，會發生沿氧化鋅閥片表面或瓷套內壁表面的放電，引起避雷器爆炸。
氧化鋅避雷器受潮引起的總電流增加是阻性泄漏電流增加造成的。檢測電流有功分量變化，根據波形和阻性電流變化幅度可以推斷是否受潮。
綜上述，以上故障都能夠由阻性泄漏電流的變化反映出來。了解氧化鋅避雷器阻性泄漏電流的變化，就可以對是否發生上述幾種故障進行預測。
4 .氧化鋅避雷器測試儀打印輸出
如需打印直接按屏幕提示操作，為了方便用戶對測試數據進進行分析、保存，儀器將前20次的試驗數據進行存儲，任由用戶選擇打印。（測量完畢后，儀器將自動對數據進行儲存，當前所測數據儲存為歷史數據中第一次數據。歷史數據中原第一次數據變更為第二次數據，依次類推。歷史數據中第二十次數據則自動清除。）
儀器裝箱清單：
主機 一臺
電壓信號取樣線 一根
電流信號取樣線 一根
電源線 一根
保險管 二只
專用保護器 一只
使用說明書 一份
產品合格證 一份
附：
氧化鋅避雷器測試儀運行中的主要問題
1、氧化鋅避雷器由于取消了串聯間隙，長期承受系統過電壓、過電流。電流中的有功分量導致閥片發熱，引起伏安特性的變化，長期作用的結果會導致閥片老化，甚至熱擊穿。
2、氧化鋅避雷器測試儀氧化鋅避雷器受到?jīng)_擊電壓的作用，閥片也會在沖擊電壓能量的作用下發生老化。
3、氧化鋅避雷器內部受潮或絕緣性能不良，會使工頻電流增加，功耗加劇，嚴重時會導致內部放電。
4、氧化鋅避雷器受到雨、雪、凝露或灰塵的污染，由于內外電壓分布不同而使內部閥片與外部瓷套之間產生較大電位差，導致徑向放電現象發生。
本儀器所要完成的任務
判斷氧化鋅避雷器閥片是否發生老化或受潮，通常觀察正常運行流過氧化鋅閥片的阻性泄漏電流的變化，即觀察阻性泄漏電流是否增大作為判斷依據。
氧化鋅避雷器測試儀由于氧化鋅閥片在通常情況下阻性泄漏電流占總電流的10%—20%。因此，僅僅觀察電流的變化來確定氧化鋅閥片阻性泄漏電流的變化情況是困難的，只有將非線性電阻支路中的阻性泄漏電流從總電流中分離出來，才能清楚地了解它的變化情況。
氧化鋅避雷器測試儀測量原理
1．測量原理
輸入電流電壓經過數字濾波后，取出基波，然后用投影法計算阻性電流基波峰值Ir1p=Ix1p.cosφ，由于基波數值穩定，目前普遍采用Ir1p衡量避雷器性能。
總電流基波峰值Ix1p在電壓基波U1（E1）方向投影為Ir1p，在垂直方向投影為Ic1p，φ為電流電壓基波相位角，其中包含選定的補償角度（圖七）。氧化鋅避雷器測試儀因此，用φ和Ir1p都能直觀衡量MOA性能。
儀器預熱5分鐘，然后再開始測量。
下面就主菜單的具體操作進行詳細說明：
避雷器編號：按鍵盤“、”將光標指向“避雷器編號”，按“確定”進入；按“”鍵選擇要調整的位置，此位置會反向顯示；按 “、” 鍵進行選擇，可選擇的字母或數字的范圍見附錄；所有位調整完成后，按“確定”鍵。（如果不想改動避雷器編號，可按“退出”鍵）
電壓變比值：在主菜單下，按鍵盤“、”將光標指向“電壓變比值”，按“確定”進入；按“”鍵選擇要調整的位置，此位置會反向顯示；按 “、” 鍵進行調整；所有位調整完成后，按“確定”鍵。
邊相校正角氧化鋅避雷器測試儀：調整方法同上，一般相間干擾的影響大約在2° 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面“測量原理”的有關章節
相序：按鍵盤“、”將光標指向“相序”，按“確定”進入；按 “、” 鍵進行調整；按“確定”鍵完成。
歷史數據：將光標指向“歷史數據”，按“確定”進入（如圖五所示）；有‘0 – 9’共10頁（當前所在頁面顯示在屏幕的左上角），每頁21個數據。按 “、、” 鍵選擇要查看的數據，此數據的測試時間將顯示在屏幕的最上端，按“確定”鍵顯示該組數據；按“打印”鍵打印該組數據；按“退出”鍵返回。
時間調整：氧化鋅避雷器測試儀在主菜單下，將光標指向最下面一行，按“確定”進入；用“”鍵選擇要調整的項目年、月、日、時、分、秒，用“、”鍵進行調整，全部調整完后，按“確定”鍵。
開始測量：按“、”鍵使光標指向第一行，按“確定”進入測量，
注意事項
正式測量前，請打開電源，將儀器預熱5分鐘，使測量數據更準確。
從PT二次取參考電壓時，應仔細檢查接線以避免PT二次短路。
電壓信號輸入線和電流信號輸入線不要接錯了，如果將電流信號輸入線接至PT二次側或者試驗變壓器測量端，則可能會燒毀儀器。
在有輸入電壓和輸入電流的情況下，切勿插拔測量線，以免燒壞儀器。
儀器損壞后，請立即停止使用并通知本公司，不要自行開箱修理。儀器工作不正常時，氧化鋅避雷器測試儀請首先檢查電源保險是否熔斷。無輸入電壓時，檢查測試線前端的保險管是否熔斷，更換型號一致保險后方可繼續實驗。如果問題較復雜，氧化鋅避雷器測試儀請與我公司聯系。
本儀器不得置于潮濕和溫度過高的環境中。
氧化鋅避雷器帶電測試儀
型號：AODD-TK3810
氧化鋅避雷器測試儀是用于現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，廣泛應用于氧化鋅避雷器的現場在線監測（帶電測試）和實驗室（停電檢修）的測試中。符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。氧化鋅避雷器測試儀采用微電腦進行采樣、控制等先進技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。并顯示電壓、電流的波形及打印輸出。采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強,同時提供現場的接線顯示。本儀器具有接線簡單、測量精度高、可靠性強等特點。
氧化鋅避雷器測試儀主要技術指標：
測量參數及范圍
試驗電壓： KV
三次諧波電壓： KV
全電流（峰值）： 0~ 20 mA
三次諧波電流： 0~ 20 mA
阻性電流（峰值）： 0~ 20 mA
阻性電流峰值： 0~ 20 mA
容性電流（峰值）： 0~ 20 mA
避雷器功耗： 0~ 8W（PT為1：1）
除顯示上述各測量值外，還可顯示電壓及全電流的波形。
測量誤差：
試驗電壓： ±5%
全電流： ±2%
阻性電流： ±5%
容性電流： ±5%
避雷器功耗： ±5%
輸入信號：
電壓信號（PT的低壓測）： AC 5 ~ 200V
電流信號： AC 0 ~ 20mA
工作電源：
AC 220V±10% 50Hz
本測試儀主要針對以下幾個方面進行檢測：
1、氧化鋅避雷器發生熱擊穿情況
氧化鋅避雷器測試儀導致氧化鋅避雷器發生熱擊穿的最終原因是其發熱功率大于散熱功率。氧化鋅閥片的發熱功率取決于其電流和電壓（電流為流過閥片電流的有功分量）。
2、氧化鋅避雷器內部受潮現象
密封不嚴，會導致避雷器內部受潮，或安裝時內部有水分浸入，都會使避雷器在電壓下發生總電流增大現象。受潮到一定程度，會發生沿氧化鋅閥片表面或瓷套內壁表面的放電，引起避雷器爆炸。
氧化鋅避雷器受潮引起的總電流增加是阻性泄漏電流增加造成的。檢測電流有功分量變化，根據波形和阻性電流變化幅度可以推斷是否受潮。
綜上述，以上故障都能夠由阻性泄漏電流的變化反映出來。了解氧化鋅避雷器阻性泄漏電流的變化，就可以對是否發生上述幾種故障進行預測。
4 .氧化鋅避雷器測試儀打印輸出
如需打印直接按屏幕提示操作，為了方便用戶對測試數據進進行分析、保存，儀器將前20次的試驗數據進行存儲，任由用戶選擇打印。（測量完畢后，儀器將自動對數據進行儲存，當前所測數據儲存為歷史數據中第一次數據。歷史數據中原第一次數據變更為第二次數據，依次類推。歷史數據中第二十次數據則自動清除。）
儀器裝箱清單：
主機 一臺
電壓信號取樣線 一根
電流信號取樣線 一根
電源線 一根
保險管 二只
專用保護器 一只
使用說明書 一份
產品合格證 一份
附：
氧化鋅避雷器測試儀運行中的主要問題
1、氧化鋅避雷器由于取消了串聯間隙，長期承受系統過電壓、過電流。電流中的有功分量導致閥片發熱，引起伏安特性的變化，長期作用的結果會導致閥片老化，甚至熱擊穿。
2、氧化鋅避雷器測試儀氧化鋅避雷器受到?jīng)_擊電壓的作用，閥片也會在沖擊電壓能量的作用下發生老化。
3、氧化鋅避雷器內部受潮或絕緣性能不良，會使工頻電流增加，功耗加劇，嚴重時會導致內部放電。
4、氧化鋅避雷器受到雨、雪、凝露或灰塵的污染，由于內外電壓分布不同而使內部閥片與外部瓷套之間產生較大電位差，導致徑向放電現象發生。
本儀器所要完成的任務
判斷氧化鋅避雷器閥片是否發生老化或受潮，通常觀察正常運行流過氧化鋅閥片的阻性泄漏電流的變化，即觀察阻性泄漏電流是否增大作為判斷依據。
氧化鋅避雷器測試儀由于氧化鋅閥片在通常情況下阻性泄漏電流占總電流的10%—20%。因此，僅僅觀察電流的變化來確定氧化鋅閥片阻性泄漏電流的變化情況是困難的，只有將非線性電阻支路中的阻性泄漏電流從總電流中分離出來，才能清楚地了解它的變化情況。
氧化鋅避雷器測試儀測量原理
1．測量原理
輸入電流電壓經過數字濾波后，取出基波，然后用投影法計算阻性電流基波峰值Ir1p=Ix1p.cosφ，由于基波數值穩定，目前普遍采用Ir1p衡量避雷器性能。
總電流基波峰值Ix1p在電壓基波U1（E1）方向投影為Ir1p，在垂直方向投影為Ic1p，φ為電流電壓基波相位角，其中包含選定的補償角度（圖七）。氧化鋅避雷器測試儀因此，用φ和Ir1p都能直觀衡量MOA性能。
儀器預熱5分鐘，然后再開始測量。
下面就主菜單的具體操作進行詳細說明：
避雷器編號：按鍵盤“、”將光標指向“避雷器編號”，按“確定”進入；按“”鍵選擇要調整的位置，此位置會反向顯示；按 “、” 鍵進行選擇，可選擇的字母或數字的范圍見附錄；所有位調整完成后，按“確定”鍵。（如果不想改動避雷器編號，可按“退出”鍵）
電壓變比值：在主菜單下，按鍵盤“、”將光標指向“電壓變比值”，按“確定”進入；按“”鍵選擇要調整的位置，此位置會反向顯示；按 “、” 鍵進行調整；所有位調整完成后，按“確定”鍵。
邊相校正角氧化鋅避雷器測試儀：調整方法同上，一般相間干擾的影響大約在2° 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面“測量原理”的有關章節
相序：按鍵盤“、”將光標指向“相序”，按“確定”進入；按 “、” 鍵進行調整；按“確定”鍵完成。
歷史數據：將光標指向“歷史數據”，按“確定”進入（如圖五所示）；有‘0 – 9’共10頁（當前所在頁面顯示在屏幕的左上角），每頁21個數據。按 “、、” 鍵選擇要查看的數據，此數據的測試時間將顯示在屏幕的最上端，按“確定”鍵顯示該組數據；按“打印”鍵打印該組數據；按“退出”鍵返回。
時間調整：氧化鋅避雷器測試儀在主菜單下，將光標指向最下面一行，按“確定”進入；用“”鍵選擇要調整的項目年、月、日、時、分、秒，用“、”鍵進行調整，全部調整完后，按“確定”鍵。
開始測量：按“、”鍵使光標指向第一行，按“確定”進入測量，
注意事項
正式測量前，請打開電源，將儀器預熱5分鐘，使測量數據更準確。
從PT二次取參考電壓時，應仔細檢查接線以避免PT二次短路。
電壓信號輸入線和電流信號輸入線不要接錯了，如果將電流信號輸入線接至PT二次側或者試驗變壓器測量端，則可能會燒毀儀器。
在有輸入電壓和輸入電流的情況下，切勿插拔測量線，以免燒壞儀器。
儀器損壞后，請立即停止使用并通知本公司，不要自行開箱修理。儀器工作不正常時，氧化鋅避雷器測試儀請首先檢查電源保險是否熔斷。無輸入電壓時，檢查測試線前端的保險管是否熔斷，更換型號一致保險后方可繼續實驗。如果問題較復雜，氧化鋅避雷器測試儀請與我公司聯系。
本儀器不得置于潮濕和溫度過高的環境中。
