緊固件橫向振動試驗機 螺栓橫向振動試驗機 螺紋緊固件橫向振動試驗機



橫向振動是螺紋緊固件產生松脫的主要原因。根據這一研究成果,工程師們?cè)O(shè)計了一種專門用于測試和分析自鎖緊固件自鎖性能的試驗機,該試驗機可以通過分析軸向預緊力、橫向位移、松動轉角與振動周期的變化曲線來判別螺
型       號   AOD-HXZD-600
顏       色
尺       寸

商品詳情


一、 設備名稱:緊固件橫向振動試驗機 螺栓橫向振動試驗機 螺紋緊固件橫向振動試驗機

二、 設備型號:AOD-HXZD-600

三、 設備介紹

60年代,德國研究者發現:往返式的橫向振動是螺紋緊固件產生松脫的主要原因。根據這一研究成果,工程師們?cè)O(shè)計了一種專門用于測試和分析自鎖緊固件自鎖性能的試驗機,該試驗機可以通過分析軸向預緊力、橫向位移、松動轉角與振動周期的變化曲線來判別螺紋緊固件的防松特性;以便于研究機械結構中螺紋緊固系統的自鎖和佳鎖緊特性。

AOD-HXZD-600試驗機能夠按照GB/T10431-2008DIN 65151振動測試標準來檢測緊固件在一定頻率和振幅的橫向動態載荷下的自鎖性能(防松性能)。首先,試驗機將按預緊軸力(一般為保證載荷75%)擰緊被測螺栓/螺母。然后施加一定頻率和振幅的橫向動態載荷。在整個試驗過程中,系統將記錄并分析緊固件軸力的變化。通過相關圖表,可以清楚的了解螺栓/螺母在振動環境下的自鎖性能(防松性能)。

AOD-HXZD-600緊固件橫向振動試驗機是一種專門用于測試和分析緊固件自鎖性能的試驗機,按照GB/T10431-2008標準設計,該試驗機測試分析軟件(TestLive)具有用戶可編輯的特性,在設備硬件條件滿足的前提下,可滿足種不同標準的測試要求,例如,德國DIN 65151標準的測試要求。

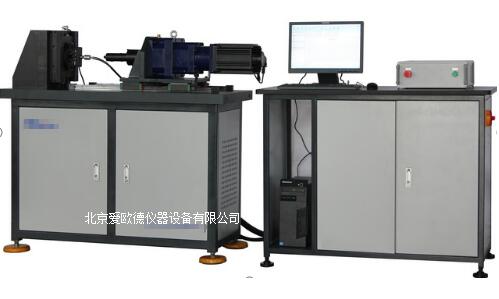

該試驗機由主機架、振幅調節裝置、曲柄連桿機構、滑動平臺、橫向力測量傳感器、軸向力測量傳感器、橫向位移測量傳感器、編碼器(選配)、不同規格的螺栓和螺母測試用夾具、伺服電機、伺服驅動器、電器拖動系統、控制柜和控制測量軟件等部分組成。

該試驗機配有預緊力驅動加載裝置,包括直線導軌、伺服電機、伺服驅動器、控制測量系統、減速機、安裝支架、適配接頭等,預緊力驅動加載裝置可以快速、輕松、準確的按測試要求加載軸向預緊力。

該試驗機還可以選配緊固扭矩測量裝置,包括扭矩傳感器、安裝支架、適配接頭、控制測量系統等。預緊扭矩測量裝置可以給被測緊固件按測試要求的預緊扭矩加載軸向預緊力,同時該設備配置相應的附件和測控軟件,具備測量緊固件扭矩系數的功能,是一臺集緊固件緊固特性和松動特性測試于一身的多功能緊固件橫向振動試驗機

機采用高速數據采集的專用控制器進行預緊力、軸向力的測量,以保證高頻率振動所采集數據實時性和準確性。

該試驗機可以測量的數據包括:

l 軸向夾緊力

l 橫向力

l 橫向位移

l 振動次數

預緊軸力扭矩(選配功能)

扭矩系數(選配功能)

l 松動轉角(選配功能)

四、 技術指標

<ul id="u2ysi"></ul>

型號

AOD-HXZD-600

主機結構形式

立式

配置選擇

標準配置

大軸向夾緊力

600 kN

大橫向力

100 kN

可測螺紋規格

技術指標

型號

AOD-HXZD-600

主機結構形式

立式

配置選擇

標準配置

最大軸向夾緊力

600 kN

最大橫向力

100 kN

可測螺紋規格

M16-M36

試驗力測量范圍

4%~100%F.S.

試驗力示值準確度

±1%

橫向位移

0-±2 mm

扭矩示值準確度

±1%

振動頻率

3-15Hz

預緊扭轉最高速度

15rpm

扭轉速度示值準確度

±1%

扭轉方向

正、反兩個方向

位移分辨率

0.001mm

電源

33kW/AC380V±10%/50Hz

主機重量

約1500kg

五、 主要配置

序號

名稱

品牌

600 kN負荷傳感器

(軸向預緊力)

鎮海傳感器

100 kN負荷傳感器

(軸向預緊力)

鎮海傳感器

伺服電機

PHASE

伺服控制器

臺達

伺服電機

臺達

伺服控制器

臺達

精密行星減速機

湖北行星減速機

位移傳感器

UTMOST

編碼器(選配)

ELCO(宜科)

10

直線導軌

臺灣上銀

11

測控系統

Bairoe-PL

12

計算機

聯想

13

打印機

HP

14

試驗軟件

愛歐德
