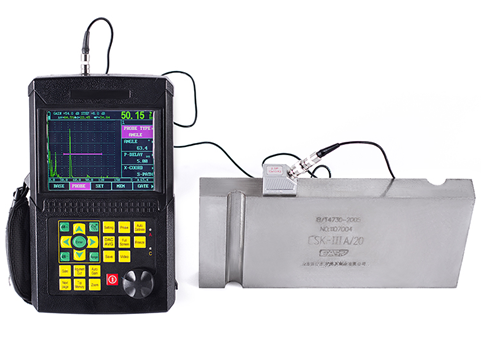

數字超聲波探傷儀 超聲波探傷儀 高精度超聲波探傷儀
型號：AOD-Leeb522
超聲波探傷儀，致力于無損探傷技術，其廣泛地應用在鍋爐、壓力容器、航天、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工、鋼結構、鐵路交通、核能電力、高校等行業。是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、疏松、氣孔、夾雜等）的檢測、定位、評估和診斷。全新設計的、具有多處創新點的全數字化超聲波探傷儀，檢測速度快、精度高、波形穩定。
既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。
2017年新推出的超聲波探傷儀具有高精度定量，定位和近場盲區小的特點，能滿足較近和較遠距離，小管徑和薄壁管的探傷要求?？扇我庹{(diào)節發射脈沖寬度和強度，自由輸入任意行業標準，與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告，方便快捷。
此外，在操作方面更快捷更人性化：
擁有自動校準功能，可自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”，可自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值），自由切換深度d、水平p、距離s、曲面三種標尺。
自動增益、回波包絡、峰值記憶、增益補償多種功能大大提高了探傷的效率。
可外接U盤錄制探傷過程，并可進行動態回放，自動換算孔徑ф值，即可進行直探頭鍛件探傷。
擁有獨立探傷通道（可擴展）可自由存儲、回放A掃波形及數據。
DAC、AVG、TCG曲線自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償。B掃描功能，可清晰地顯示出缺陷縱截面形狀。
該探傷儀具有26萬色真彩屏超高亮顯示，工作環境的明暗不受限制，適合強光、弱光的工作環境，并且亮度還可以進行調節。高性能安全環保鋰電池，可連續工作10小時，安全且方便。實時時鐘記錄功能，可實時跟蹤記錄并存儲探傷日期、時間。更有數字抑制功能，不影響增益和線性。
主要功能
●自動校準探頭，無需手動計算；
●利用標準試塊自動生成DAC、AVG曲線；
●自動顯示回波相關參數（深度D、水平P、距離S、波幅H）
●自由切換三種標尺（深度D、水平P、距離S）
●多個獨立探傷通道，可自由輸入并存儲任意行業的探傷標準（可根據用戶需求擴展）；
●自動計算缺陷當量φ值；
●兩種探測方式：峰值、邊沿；
●三種探頭方式：?jiǎn)尉?、雙晶、穿透；
●回波抑制；
●回波次數分析。
●自動增益、回波包絡功能提高了探傷效率；
●斜探頭角度和K值兩種輸入方式；
●閘門聲光報警；
●利用PC通訊軟件可以升級儀器系統的功能；
●鋰電池供電，可連續工作10小時。
技術參數
|
|
AOD-Leeb522
|
|
屏幕顯示
|
彩屏
|
|
測量范圍
|
0～10000
|
|
垂直線性誤差
|
≤2%
|
|
動態范圍
|
≥34dB
|
|
水平線性誤差
|
≤0.1%
|
|
探傷靈敏度余量
|
≥65dB
|
|
通道
|
300組
|
|
存儲
|
1000副A掃
|
|
DAC/AVG曲線
|
有
|
|
TCG曲線
|
有
|
|
B掃描
|
有
|
|
PC通訊
|
有
|
|
探傷錄像
|
有
|
|
脈沖/發射強度
|
可調
|
|
中文提示
|
無
|
|
兩孔測試法
|
有
|
|
焊縫圖示
|
無
|
|
三防功能
|
有
|
|
外觀尺寸
|
265×160×53mm（主機）
|
|
重量
|
1150g
|
|
標準配置
|
主機、電源適配器、直探頭、斜探頭、探頭連接線
|
|
可選配件
|
通訊軟件、數據線、探傷試塊、電腦
|
標準配置
|
1、
|
主機
|
1臺
|
|
2、
|
直探頭
|
1個
|
|
3、
|
斜探頭
|
1個
|
|
4、
|
電源適配器
|
1個
|
|
5、
|
PC通訊軟件
|
1個
|
|
6、
|
使用說明書
|
1本
|
|
7、
|
合格證、裝箱卡、保修卡
|
1套
|
