現代通訊技術實驗平臺 現代通訊技術實驗箱 模塊化通訊技術實驗箱
型號:AODD-RZ8641

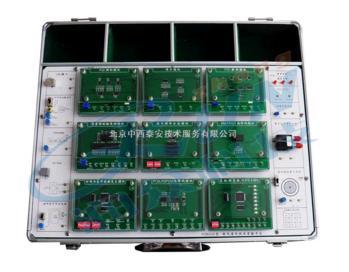

現代通訊技術實驗平臺
RZ8641現代通信技術實驗平臺是針對電子和通信工程類專業學生，系統完成《通信原理》等現代通信技術相關課程實驗專門研制的實驗平臺。
該實驗平臺最主要的特點是系統性強，它真實再現了兩種數字通信系統：信源、信源編碼、數字調制（FSK、DPSK、OQPSK）、信道仿真、傳輸、數字解調、信源譯碼、信宿的頻帶傳輸過程；信源、信源編碼、時分（碼分）復用、信道編碼（漢明、交織、卷積、循環）、光纖傳輸、幀同步位同步、糾錯譯碼、時分（碼分）解復接、信源譯碼、信宿的基帶傳輸過程。
實驗平臺全部采用模塊化結構，各模塊既能完成完整通信系統中對應單元部分實驗，又能由學生用單元模塊構建一個完整通信系統進行系統實驗，從而有助于學生理解通信系統中各要素的作用；實驗平臺把通信系統中涉及的基本電路、終端編譯碼、線路編譯碼、調制解調、復用方式、位同步幀同步、信道傳輸?shù)戎匾睦碚摪才帕讼鄳?yīng)的實驗內容；實驗平臺既有基礎性實驗，又有采用新技術新器件（FPGA、DSP）等提高型實驗，從而完成一個理論驗證性、綜合性、二次開發性，由低向高的系統學習過程。通過這些實驗?zāi)軌虼龠M(jìn)學生對《通信原理》課程內容的理解、掌握，并使學生對通信系統、當今新技術、工程實現有一個較全面的了解。系統采用“主板+實驗?zāi)K”相結合的靈活結構，便于學校選擇。
系統組成
本系統由1個底板和 14個標準配置實驗?zāi)K組成，詳細參數見下表：
模塊：
模擬信號源
非同步正弦波
頻率0.3～10KHZ連續可調，幅度0～10V連續可調。 非同步三角波
非同步方波
同步正弦波 頻率2KHZ，幅度0～10V連續可調。
電話接口 2路電話 二四線轉換，提供發送輸出、接收輸入的連接接口
抽樣脈沖
同步矩形脈沖 頻率8KHZ
非同步矩形脈沖 頻率2～35KHZ連續可調
計算機接口 USB 提供發送輸出、接收輸入的連接接口
電源 提供-12V、+12V、+5V、-5V 等系統電源，另提供輸出接口
實際通信信道
同軸電纜
1310nm、1550nm 一體化光端機，此部分選配
光纖通信
音頻終端 終端濾波放大器 提供多組濾波器、音頻功放、喇叭
眼圖觀測 可觀測噪聲、串?dāng)_、理想眼圖
實驗?zāi)K接口 可同時安放 9個實驗?zāi)K，完成單元、系統性實驗
數字信號源 15位m序列 頻率 2KHZ、32KHZ 可設置，另可根據用
