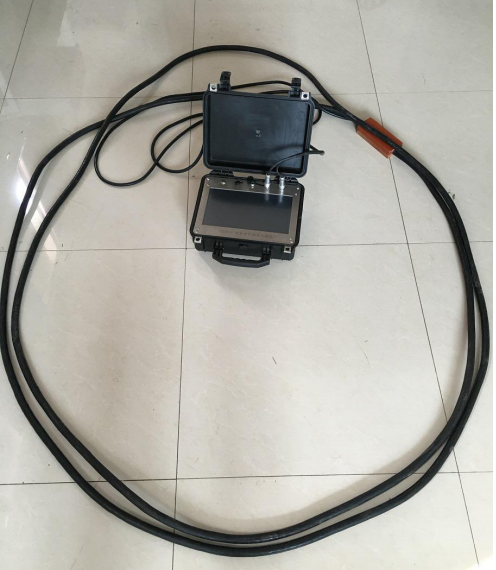

瞬變電磁儀 礦用本安型瞬變電磁儀性能和特點
型號：AOD800
AOD800礦用本安型瞬變電磁儀是“十二五”國家科技支撐計劃“煤礦突水、火災等重大事故防治關鍵技術及裝備研發”項目的產業化成果，儀器設計吸收新微電子技術和嵌入式計算機的發展成果。
AOD800本安型瞬變電磁儀獨特的優特點：
● 現有安型儀器中收發射一體線圈，是具有輕的一體化線圈，重量1公斤，
現場施工方面市面儀器的收發線圈重量在5-8公斤以上。
● 現有礦井本安型儀器中輕便的，體積小，重量輕，重量約3公斤。
● 現有礦井本安型儀器中發射電流大，探測深度遠的一款儀器。
● 現有礦井本安型儀器中工程報告出圖簡單的一款儀器。
● 發射線圈匝數少，僅4匝，發射線圈電感小。
● 接收線圈匝數多，高達150匝，是現有市面儀器的3-4倍。
● 接收線圈等效接收面積高到400m2，是現有市面儀器的3-4倍。
● 發射線圈電阻低，發射電流大，可達15-25A脈沖電流，
比現在所有的礦井使用本安型瞬變電磁儀器發射電流一個數量級。
● 發射電流大，探測深度大大加深，可到200米。
● 發射電流大，接收信號強，抗干擾能力強，能在強背景噪聲環境下工作。
● 發射線圈自感小，關斷時間快，0.1uS -10uS。
● 接收和發射線圈的互感小，一次場對二次場干擾低，淺層盲區小。
● 儀器一鍵采集操作，工作參數自動設置和保存。
● 采集數據自動濾波和自動識別異常數據。
● 解析軟件出圖操作簡單。
● 空間結構解析分辨率高。
● 儀器輕便美觀，結構和面板采用不銹鋼設計，適用于礦井下環境下工作。
AOD800本安型瞬變電磁儀應用領域：
● 煤礦井下頂、底板和超前探測，有效超前探測距離可達200米。
● 巷道周圍地質構造勘探、在地面上往下探測礦區構造分布，構造含水性。
● 采空區及廢棄小煤窯的突水水源勘查，煤層底板溶巖含水層，陷落柱等勘查。
● 掘進過程中的隱伏導水構造和回采過程中工作面內部隱伏導水構造勘查。
● 探測良導性體礦體埋深和蘊礦構造，其他工程勘探和環境勘探。
|
項目
|
參數
|
|
主控機
|
低功耗嵌入式系統
|
|
操作系統
|
嵌入式操作系統
|
|
顯示屏
|
TFT10.4真彩屏 (1024x800)
|
|
發射線圈電壓
|
8.4V
|
|
發射電流
|
15-25A
|
|
項目
參數
主控機
低功耗嵌入式系統
操作系統
嵌入式操作系統
顯示屏
TFT10.4真彩屏 (1024x800)
發射線圈電壓
8.4V
發射電流
15-25A
一次發射場強度
100安匝
發射線圈規格
1m*1m--5m*5m（用戶可任意定制）
發射線圈匝數
4匝
疊加次數
1-65535
關斷時間
0.1-10uS
發射波形
雙極性矩形波
發射頻率
400Hz;256H;75Hz;62.5Hz;12.5Hz;6.25Hz;1.562Hz，更低
測道數
800道（可任意設定測道數）
A/D轉換
24位
最小采樣間隔
2uS
本底噪音
0.1uV
主機本安工作電流
3.5A
內存
4G
端口
USB2.0
數據存儲
16GB
電 源
鎳氫電池
連續工作時間
10小時以上
尺寸
330x280x132
重量
約3Kg
