商品詳情

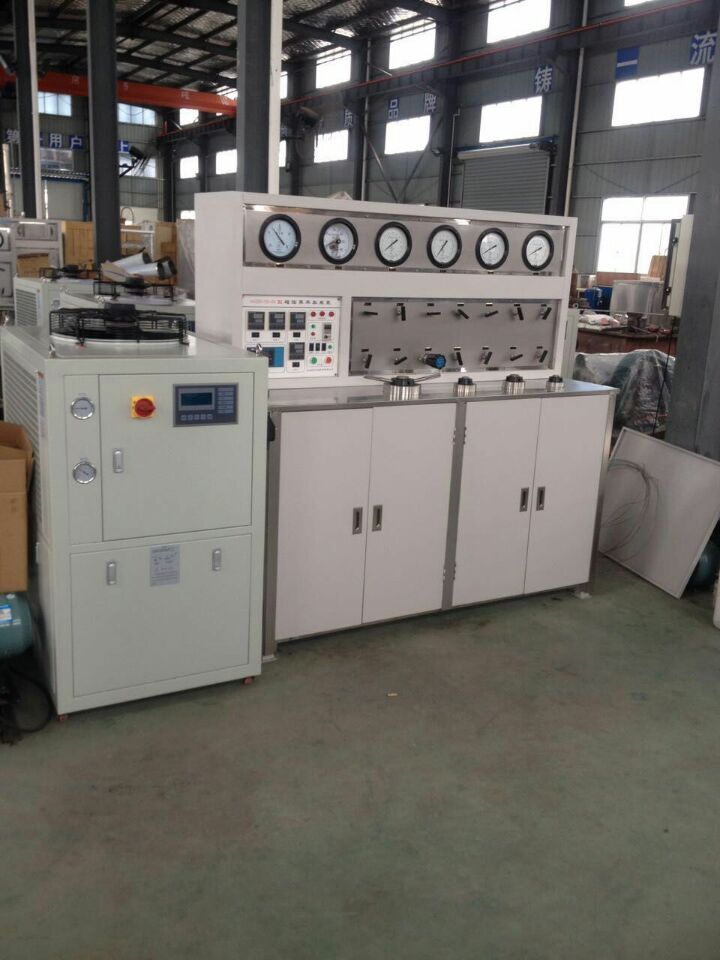

超臨界萃取儀 超臨界萃取裝置 超臨界中草藥萃取裝置
型號:AOD220-40-20型
(10+10)L/40Mpa二萃二分CO2循環式
超臨界萃取裝置技術說明該裝置用于高壓及合適溫度下進行物質萃?。ü腆w或液體),在分離器中改變條件使溶解物質解析出以達到分離的目的。該裝置主要由:萃取釜、分離釜、CO2高壓泵、夾帶劑泵、制冷系統、CO2貯罐、換熱系統、凈化系統、流量計、溫度控制系統、安全保護裝置等組成。附屬設備和系統都能滿足超臨界萃取主系統的需求和流程圖要求。
一、 萃取釜:
配有水夾套循環加熱系統,溫度可調,配固、液料用料筒
材質 0Cr18Ni9
容積 10L/40Mpa二套
二、 分離釜:
配有水夾套循環加熱系統,溫度可調
材質 0Cr18Ni9
容積 5L/30Mpa二套
高工作壓力 30MPa
三、 CO2高壓泵:
流量(雙柱塞) 大排量100L/h 變頻可調
高工作壓力 40Mpa,泵頭帶冷卻系統
四、 夾帶劑泵:
流量(雙柱塞) 1/4—4L/h 機械調節
高工作壓力 50MPa
五、 制冷系統:
制冷量 10700Kcal/h 風冷
溫度控制范圍 -5℃~+5℃ 滿足工藝要求
六、 換熱系統:
材質 0Cr18Ni9
規格 Φ14×2.5盤管
高工作壓力 50MPa
配水夾套循環加熱系統,溫度可調
七、 凈化系統:
材質 0Cr18Ni9
高工作壓力 50MPa
八、 CO2貯罐:
材質 0Cr18Ni9
容積 15L
高工作壓力 16MPa
九、 流量計:
規格 金屬管浮子流量計數顯遠傳
分別顯示瞬時和累積流量
十、溫度控制系統:
控制范圍 室溫~75℃可調(水浴)
動態控溫精度 ±1℃ 數顯雙屏
十一、安全保護裝置:
1.高壓泵出口配電接點壓力表、設定工作壓力、超壓自動停泵保護。
2.萃取釜、分離釜、高壓泵,根據高工作壓力,分別配安全閥,超壓自動泄壓。
十二、管路:
閥門、管件 DW14
接觸流體的容器、閥門、管件、管線均采用0Cr18Ni9不銹鋼制作。閥門的閥桿經特殊熱處理,堅久耐用。
十三、儀器特點:
1.萃取釜壓環快速打開。
2.CO2循環使用。
十四、其它:
1.電源: 三相四線制 380V/50HZ 25Kw
2.CO2: 食品級≥99.5%,單瓶凈重≥22Kg 用戶自備
3.安裝尺寸:2800×2000×1800m/m,外加操作空間。
超臨界萃取儀 超臨界萃取裝置 超臨界中草藥萃取裝置
型號:AOD220-40-20型
(10+10)L/40Mpa二萃二分CO2循環式
超臨界萃取裝置技術說明該裝置用于高壓及合適溫度下進行物質萃取(固體或液體),在分離器中改變條件使溶解物質解析出以達到分離的目的。該裝置主要由:萃取釜、分離釜、CO2高壓泵、夾帶劑泵、制冷系統、CO2貯罐、換熱系統、凈化系統、流量計、溫度控制系統、安全保護裝置等組成。附屬設備和系統都能滿足超臨界萃取主系統的需求和流程圖要求。
一、 萃取釜:
配有水夾套循環加熱系統,溫度可調,配固、液料用料筒
材質 0Cr18Ni9
容積 10L/40Mpa二套
二、 分離釜:
配有水夾套循環加熱系統,溫度可調
材質 0Cr18Ni9
容積 5L/30Mpa二套
最高工作壓力 30MPa
三、 CO2高壓泵:
流量(雙柱塞) 最大排量100L/h 變頻可調
最高工作壓力 40Mpa,泵頭帶冷卻系統
四、 夾帶劑泵:
流量(雙柱塞) 1/4—4L/h 機械調節
最高工作壓力 50MPa
五、 制冷系統:
制冷量 10700Kcal/h 風冷
溫度控制范圍 -5℃~+5℃ 滿足工藝要求
六、 換熱系統:
材質 0Cr18Ni9
規格 Φ14×2.5盤管
最高工作壓力 50MPa
配水夾套循環加熱系統,溫度可調
七、 凈化系統:
材質 0Cr18Ni9
最高工作壓力 50MPa
八、 CO2貯罐:
材質 0Cr18Ni9
容積 15L
最高工作壓力 16MPa
九、 流量計:
規格 金屬管浮子流量計數顯遠傳
分別顯示瞬時和累積流量
十、溫度控制系統:
控制范圍 室溫~75℃可調(水?。?
動態控溫精度 ±1℃ 數顯雙屏
十一、安全保護裝置:
1.高壓泵出口配電接點壓力表、設定工作壓力、超壓自動停泵保護。
2.萃取釜、分離釜、高壓泵,根據最高工作壓力,分別配安全閥,超壓自動泄壓。
十二、管路:
閥門、管件 DW14
接觸流體的容器、閥門、管件、管線均采用0Cr18Ni9不銹鋼制作。閥門的閥桿經特殊熱處理,堅久耐用。
十三、儀器特點:
1.萃取釜壓環快速打開。
2.CO2循環使用。
十四、其它:
1.電源: 三相四線制 380V/50HZ 25Kw
2.CO2: 食品級≥99.5%,單瓶凈重≥22Kg 用戶自備
3.安裝尺寸:2800×2000×1800m/m,外加操作空間。
