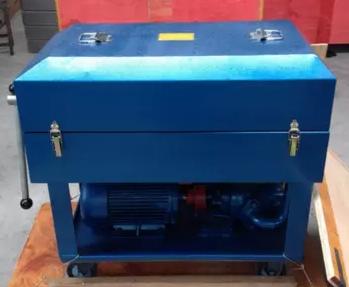

板框壓力式濾油機
型號：AODD-TKBKJ
一、用途
AODD-TKBKJ板框濾油機專供電廠、變電所（站）、供電所、油庫及有關工廠企業對變壓器油、電容器油等各種絕緣油以及液壓油、潤滑油進行過濾，去除其中的雜質和水份，提高油液的各種性能。對于粘度較高的油液，也可以采用加熱降低其粘度的方法進行過濾，具有良好的凈化作用，既節約成本，又保護了環境，是理想的節油回收設備。特別適用于大型進口設備的潤滑冷卻系統的凈化，能保證設備的正常運轉，延長機內昂貴的進口油的更換周期。
主板框濾油機要結構形式本機是由齒輪泵、濾清器、安全閥、回油閥、放液水嘴、濾床（包括壓力表、濾板、濾框、濾紙、油盤）、前支架、后支架、底盤、拉桿、聯軸器及電動機組成，其中濾板、濾框交替地組成各個獨立的過濾室，濾紙夾在濾板與濾框之間。被濾油液從濾清器進油孔處吸入，通過濾清器去除較大雜質后，再進入齒輪泵。由電動機通過聯軸器帶動齒輪泵旋轉，使油液壓入濾床，通過濾油紙將油中雜質濾凈。由于濾油紙的毛細管作用，可以吸收油中殘留水份。安全閥的作用是控制管道系統的壓力，當油壓超過規定值時，安全閥就立即啟動，使油液在泵中自行循環，油壓不再上升，以確保設備安全運轉?；赜烷y借助齒輪泵進油口的真空作用，將油盤內的余油吸入濾清器。放液水嘴供提取油樣。
二、主要技術參數
|
名稱
|
單位
|
TKBKJ-50
|
TKBKJ-80
|
TKBKJ-100
|
TKBKJ-125
|
TKBKJ-160
|
TKBKJ-200
|
|
額定流量
|
L/min
|
50
|
80
|
100
|
125
|
160
|
200
|
|
過濾面積
|
平方米
|
0.7
|
1.2
|
1.4
|
1.8
|
2.0
|
2.2
|
|
過濾壓力
|
Pa
|
2.5×105
|
|
最大過濾壓力
|
Pa
|
5.88×105
|
|
濾油粘度
|
Cst
|
≤33
|
|
過濾精度
|
μm
|
5
|
|
濾框數量
|
塊
|
6
|
7
|
8
|
9
|
10
|
11
|
|
濾板數量
|
塊
|
7
|
8
|
9
|
10
|
11
|
12
|
|
濾紙規格
|
mm
|
234X234
|
300X300
|
|
濾框規格
|
mm
|
224X224
|
280X280
|
|
電機功率
|
KW
|
1.1
|
3.0
|
|
進口管徑
|
寸
|
1.5"
|
2"
|
|
出口管徑
|
寸
|
1"
|
1.5"
|
|
外形尺寸
|
mm
|
950×430×675
|
1070×490×770
|
|
950×430×705
|
1070×490×800
|
