單效蒸發器 低溫蒸發器
型號：AODG-304
一、裝置選型及流程簡述：
本套裝置采用單效蒸發濃縮系統。蒸發器選用加熱時間短，傳熱效率高的降膜蒸發器。
物料經過上料泵進入加熱室進行蒸發濃縮。濃縮后的物料去下一工序。
加熱室采用低溫蒸汽，分離室出來的二次汽進入間接冷凝器進行冷凝，冷凝下來的水進入冷凝水罐，然后經冷凝水泵送至下一工序?qū)淠M行回收處理。
二、蒸發計算
物料：32%氫氧化鈉，出料濃度50%。
|
進料流量(kg/h)
|
3000
|
|
原料溫度(℃)
|
25
|
|
進料濃度(%)
|
15
|
|
出料濃度(%)
|
80
|
|
飽和蒸汽壓力
|
0.1
|
|
冷卻水上水溫度(℃)
|
32
|
|
冷卻水回水溫度(℃)
|
38
|
|
蒸發量(kg/h)
|
2550
|
|
|
1效
|
|
加熱蒸汽壓力
|
0.1
|
|
加熱蒸汽溫度℃
|
100
|
|
原料溫度℃
|
25
|
|
二次蒸汽壓強Mpa(絕)
|
0.01
|
|
二次蒸汽溫度℃
|
45.8
|
|
二次蒸汽汽化潛熱kJ /㎏
|
2308.1
|
|
液相密度㎏/m3
|
1520
|
|
液相溫度℃
|
50
|
三、設備一覽表
|
序號
|
貨物名稱
|
規格、型號
|
數量
|
材質
|
|
1
|
加熱室
|
面積60m2
|
1臺
|
管304/殼碳鋼
|
|
2
|
分離室
|
Φ1600×3000mm
|
1臺
|
304
|
|
3
|
間接冷凝器
|
面積480m2
|
1臺
|
碳鋼
|
|
4
|
冷凝水罐
|
2m3
|
1臺
|
碳鋼
|
|
5
|
原料泵
|
流量：3.2m3/h
揚程：32m
|
2臺
|
304
|
|
6
|
循環泵
|
流量：12.5m3/h
揚程：32m
|
2臺
|
304
|
|
7
|
冷凝水泵
|
流量：3.2m3/h
揚程：32m
|
2臺
|
碳鋼
|
|
8
|
真空泵
|
排氣量：100m3/h
|
1臺
|
碳鋼
|
|
|
|
|
|
|
四、公用工程耗量
|
項目
|
規格
|
用量
|
單位
|
|
循環水
|
32℃上水38℃回水
|
168
|
m3/h
|
|
蒸汽
|
0.1Mpa（飽和）
|
2.7
|
m3/h
|
|
裝機容量
|
AC380V 50HZ
|
~15
|
kW
|

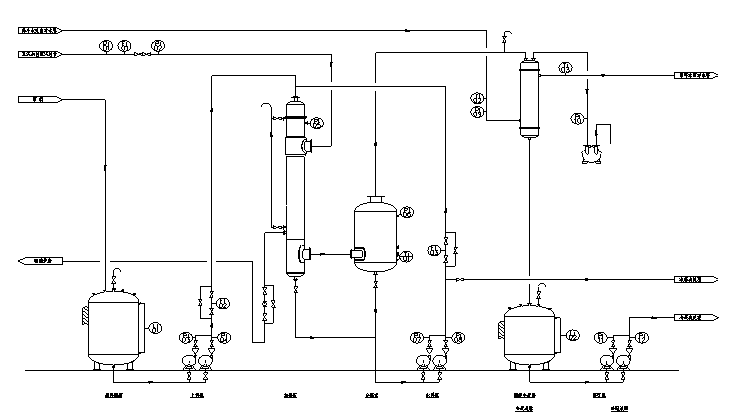

后附工藝圖紙：
設備設計、制造、安裝、考核及驗收引用的規范和標準(包含但不僅限于下列標準)
GB3095-96 環境空氣質量標準
GBJ87-85 工業企業噪聲控制設計規范
GB3838-2002 地表水環境質量標準
GB12348-2008 工業企業廠界環境噪聲排放標準
GB18918-2002 城鎮污水排放標準
GB150-1998 《鋼制壓力容器》
《固定式壓力容器安全技術監察規程》（2009版）
GB/T 985.1-2008 氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口
GB/T 985.2-2008 埋弧焊的推薦坡口
GB/T 985.3-2008 鋁及鋁合金氣體保護焊的推薦坡口
GB/T 985.4-2008 復合鋼的推薦坡口
GB/T1804-2000 《一般公差未注公差的線性和角度尺寸的公差》
JBT4707-2000 《等長雙頭螺柱行業標準》
JB4708-2005 《承壓設備焊接工藝評定》
JB/T4709-2007 《鋼制壓力容器焊接規程》
JB/T 4746-2002 《鋼制壓力容器用封頭》
JB/T4730-2005 《承壓設備無損檢測》
JB4726-2000 《壓力容器用碳素鋼和低合金鋼鍛件》
GB/T196-2003 普通螺紋基本尺寸
GB/T197-2003 普通螺紋公差
GB/T228-2002 金屬材料室溫拉伸試驗方法
GB/T229-2007 金屬材料夏比擺錘沖擊試驗方法
GB232-1999 金屬材料彎曲試驗方法
GB699-1999 優質碳素結構鋼
GB700-2006 碳素結構鋼
GB912-2008 碳素結構鋼和低合金結構鋼熱軋薄鋼板及鋼帶
GB1220-2007 不銹鋼棒
GB1221-2007 耐熱鋼棒
GB3077-1999 合金結構鋼
GB3274-2007 碳素結構鋼和低合金結構鋼熱軋厚鋼板和鋼帶
GB/T3280-2007 不銹鋼冷軋鋼板和鋼帶
GB5310-2008 高壓鍋爐用無縫鋼管
GB 713-2008 鍋爐壓力容器用鋼板
GB/T 8163-2008 輸送流體用無縫鋼管
GB9948-2006 石油裂化用無縫鋼管
JB/T 4700-2000 壓力容器法蘭分類與技術條件
JB/T 4701-2000 甲型平焊法蘭
JB/T 4702-2000 乙型平焊法蘭
JB/T 4703-2000 長頸對焊法蘭
JB/T 4704-2000 非金屬軟墊片
JB/T 4705-2000 纏繞墊片
JB/T 4706-2000 金屬包墊片
JB/T 4707-2000 等長雙頭螺柱
JB 4708-2000 鋼制壓力容器焊接工藝評定
JB/T 4709-2000 鋼制壓力容器焊接規程
JB/T 4710-2005 鋼制塔式容器
JB/T4736-2002 補強圈鋼制壓力容器用封頭
JB/T4746-2002 鋼制壓力容器用封頭
JB/T4747-2002 壓力容器用鋼焊條訂貨技術條件
JB/T4711-2003 壓力容器涂敷與運輸包裝
GB 755-2008 旋轉電機定額和性能
GB 4208-2008 外殼防護等級(IP代碼)
GB/T 8923.2-2008 涂覆涂料前鋼材表面處理表面清潔度的目視評定第2部分: 已涂覆過的鋼材表面局部清除原有涂層后的處理等級
GB/T 8923.3-2009 涂覆涂料前鋼材表面處理表面清潔度的目視評定第3部分：焊縫、邊緣和其他區域的表面缺陷的處理等級
GB/T 13384-2008 機電產品包裝通用技術條件
GB 12463-1990 危險貨物運輸包裝通用技術條件
GB/T 13306-91 《產品標牌》
GB50316-2000 《工業金屬管道設計規范》
GB50231-98 《機械設備安裝工程施工及驗收通用規范》
GB50236-98 《現場設備、工業管道焊接工程施工及驗收規范》
國家及有關部門規定的強制執行標準
上述有關標準若有新標準，均應采用最新標準。
五、質量保證
1、賣方應嚴格按照技術協議、圖紙及相關行業標準制作安裝，確保工程質量。
2、賣方在原材料、配套設備的選定應按照合同要求執行，合同以外的應經買方確認。
3、設備運達現場后，買賣雙方一起根據運輸單和裝貨清單進行清點驗收。如有損壞、缺陷、短少或不符合技術要求和規范時，賣方應及時給予修理或退換，直至達到技術要求和規范。
4、質量保證期自本項目貨物所有權轉移之日起開始計算，質量保證期限為1年，其中關鍵部件具體的延伸擔保期限由賣方提出。在保證期內如有質量問題，賣方在接到用戶通知后1小時內給予答復，如需現場服務，則于24小時內到達現場。
5、在規定的質保期內，賣方對由于設計、工藝或材料的缺陷而造成的任何質量問題負責，并對產品進行免費維修或更換。
6、質保期滿后，賣方免費提供技術支持。
7、為保證按合同中規定的技術要求和有關標準進行制造，賣方應根據合同要求制定相應的生產計劃。在設計及制造過程中保證及時接受買方咨詢和對設計制造過程的監督、檢查。
