空氣凈化消除有毒有害成分除塵風機 濕式除塵風機 礦用濕式除塵風機
型號:AODG-KCS-100D
1.主要用途和適用范圍
KCS系列礦用濕式除塵風機(以下簡稱除塵風機)兼有通風和除塵雙重功能,主要適用于煤礦井下粉塵比較集中的產塵作業點含塵空氣就地凈化,并能部分消除氣體中的有毒有害成分。有效地使作業環境符合工業衛生標準。保證礦工的身體健康及礦井安全生產。
除塵風機執行標準:企業標準Q/SDTS001-2007《KCS系列礦用濕式除塵風機》和作業標準MT159《礦用除塵器通用技術條件》。
2.結構特征

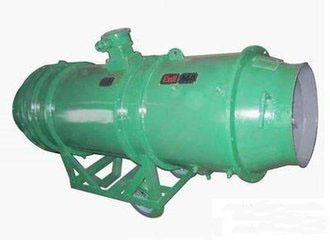

(1)KCS系列除塵風機主要由混合室、凈化室、風機、脫水裝置四部分組成,其結構如圖1所示。其結構件均用鋼板焊接而成,各段風筒由法蘭盤螺栓連接,采用葉輪與電機直聯方式。該機結構緊湊,堅固耐用,使用安全,維護方便。
1、混合室
2、主風筒
3、風機
4、脫水裝置
(2)電動機的接線盒位于風機殼體外側,以便于接線。接線盒內有六個接線端子和一個接地端子,用戶根據電源電壓選擇接線方法,當電源電壓為380V,選用Δ接法;當電源電壓為660V時,選用Y接法。配用電動機防爆型式:隔爆型;防爆標志;ExdI風機出廠時電動機均按Δ接線,
(3)該系列除塵風機拋棄只有使用過濾器捕獲粉塵才能達到塵氣分離、凈化空氣的技術路線,而是利用空氣動力特性具有潛在的分離氣載粉塵的能力將粉塵分離捕獲,即葉輪后的氣流,在螺旋狀前進時(即氣流沿機體外殼之內壁作螺旋形運動)呈空心錐體狀,中心部分的氣流都能流向邊界,極有利于其強大的離心力分離氣載粉塵。根據氣流的這種空氣動力特性,研制成本系列除塵風機,其除塵功能完全由自身的技術特征所確定,不需要附加復雜的除塵過濾裝置,解決了現有的同類產品在現場使用中濾網極易堵塞,濾網一堵塞,除塵效率明顯下降,甚至失去使用價值這一困擾多年的技術難題。達到減小除塵系統阻力、提高除塵效率,更能滿足現場需要。
(4)新開發增加的式樣
①可將支腿改為支架,方便客戶移動風機。②也可在前面增加變徑筒,滿足客戶要求。 ③也可在下面加小車,方便移動
處理風量
100m3/min
總粉塵除塵效率
>99%
呼吸性粉塵除塵效率
>90%
排出的氣體含水量
<0.01L/m3
液氣比
