產品介紹:
一、系統介紹

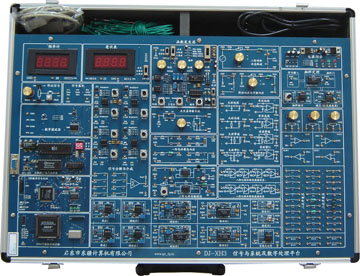

AOD-DJXH3是在常規的信號與系統實驗箱的基礎上,運用先進技術先進手段研制成功的。它是專門為《信號與系統》課程而設計的,提供了信號的頻域、時域分析的實驗手段,增加了數字信號處理功能。利用該實驗箱可進行階躍響應與沖激響應的時域分析;連續時間系統的模擬;抽樣定理與信號恢復的分析與研究;一階、二階電路的暫態響應;二階網絡狀態軌跡顯示、借助于DSP技術實現信號頻譜的分析與研究、信號的分解與合成的分析與實驗;各種模擬、數字濾波器的設計與實現等內容的學習與實驗。
實驗箱采用的DSP數字信號處理新技術,可以將模擬電路難以實現或?qū)嶒?yàn)結果不理想的“信號分解與合成”、“信號卷積”等實驗得以準確地演示,并能生動地驗證理論結果;系統地了解并比較各種模擬濾波器(無源、有源)和數字濾波器的性能及特性,并可學會數字濾波器的設計與實現。
實驗箱配有DSP標準的JTAG插口及DSP同主機PC機的通信接口,可方便學生在我公司提供的軟件的基礎上進行二次開發(可用仿真器或不用仿真器),完成一些數字信號處理、DSP應用方面的實驗。如:各種數字濾波器設計、頻譜分析、卷積、A/D轉換、D/A轉換、DSP定時器的使用、DSP基本I/O口使用等。內置信號源、頻率計、毫伏表。
二、系統特點:
1、緊扣教學大綱、內容簡潔、重點突出:以高等教育出版社的國家重點教材“信號與系統“(鄭君里)一書為背景,對課程的大部分章節均提供有實驗項目,使實驗內容具有教學性和通用性,同時也使學生通過實驗環節更透徹得掌握原理性的知識。
2、電路模塊化設計:每一個實驗單元均以一模塊來劃分,實驗名稱與模塊名相對應。模塊內的電路在相應的位置畫出,使實驗者一目了然。
3、采用了DSP數字處理的新技術。隨著科學技術的不斷發展,信號的數字處理技術在實際中的應用范圍大大擴展,無所不在。通過數字處理可以將模擬電路難以實現或?qū)嶒?yàn)結果不理想的“信號分解與合成”、“信號卷積”、“頻譜分析”等實驗得以準確地演示,并能生動地驗證理論結果;可以比較數字濾波器與模擬濾波器的性能優劣。
4、二次開發功能:能通過DSP數字信號處理單元和主機接口與二次開發區,可使學生設計各種數字濾波器、對模擬信號進行頻譜分析、卷積運算等豐富的實驗項目。
三、實驗內容
可完成以下22個實驗:
1、基本運算單元實驗(單元電路、信號源、頻率計、電壓表)
2、階躍響應與沖激響應實驗
3、連續系統的模擬實驗
4、模擬濾波器實驗(無源、有源、低通、高通、帶通、帶阻)
5、抽樣定理實驗
6、二階網絡狀態軌跡實驗
7、一階電路暫態響應實驗
8、二階電路暫態響應實驗
9、二階電路傳輸特性實驗
10、信號卷積實驗
11、矩形信號的分解實驗
12、矩形信號的合成實驗
13、幅度對信號合成的影響
14、相位對信號合成的影響
15、鋸齒波信號的分解/合成
16、信號的頻譜分析
17、DSP應用實驗
18、DSP數字信號處理單元實驗
19、數字濾波器實驗(低通、高通、帶通、帶阻)
20、各種模擬、數字濾波器性能比較實驗
21、主機接口與二次開發區
22、CPLD編程開放模塊
四、實驗箱的技術指標
電源參數:+5V、2A;-5V、0.5A;+12V、1A;-12V、0.5A。
頻率計:可測量的信號頻率范圍:0~350KHz;
毫伏表:可測量的信號頻率范圍:0~100KHz;
可測量的信號幅值范圍:1mV~10V;
信號源:可產生正弦波、三角波、方形波三種波形。
幅值(峰峰值): 正弦波 0~12V;
三角波 0~18V;
方 波 0~20V;
頻率:(四檔可調) 正弦波 2Hz~100KHz;
三角波 2Hz~100KHz;
方 波 2Hz~100KHz;
本實驗箱的功能與配置與DJ-XH2基本一致,同時又增加了以下功能或模塊。
1、增加了4個模塊
(1)信號的調制與解調模塊
(2)頻分與復用模塊
(3)八階高通、低通濾波器模塊
(4)信號的無失真?zhèn)鬏斚到y(tǒng)
2、擴充了二次開發區模塊。
提供了很多開放的電阻、電容、電位器、運放單元、阻容元件插件(可插上二次開發區未提供的阻容元件),可根據需要搭接不同的電路,進行各種測試??赏瓿苫具\(yùn)算單元實驗,如加法器、比例放大器、積分器等,及一階系統的模擬、連續系統的模擬等實驗。
其中:電位器3個;運放單元4個;固定電阻18個;固定電容12個;固定電感3個;及R-L-C插件6個,可根據需要插上不同的電阻、電容或電感。
3、增加了數字虛擬存儲示波器功能,最高采樣頻率1MHz,能對實驗信號進行實時采樣。為學校大大地節省了硬件設備的投資。
|
