商品詳情

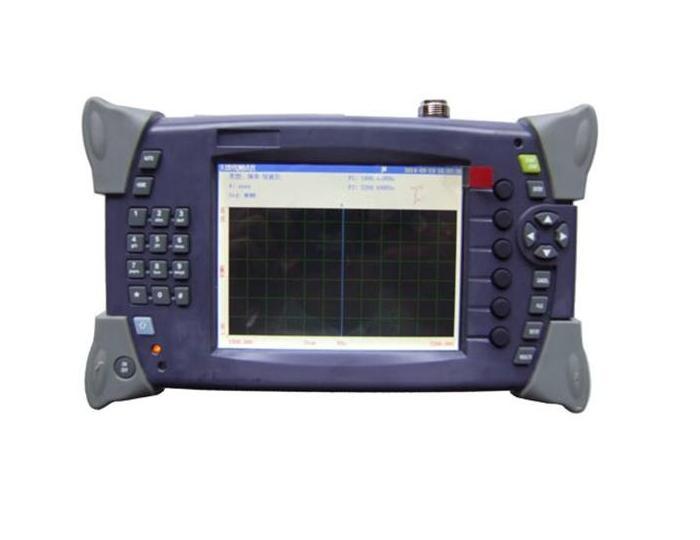

RY-L8800天饋線測試儀
天饋線測試儀是測試基站天線和饋線的駐波比和匹配性的一種專用儀表，也叫駐波比測試儀。它涵蓋了駐波比測試、故障定位、電纜損耗測試功能。主要用于各種通信基站天饋線系統的測試，包括集群、GSM、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA等。天饋線測試儀采用先進的射頻電路與數字電路混合集成設計技術、數字化中頻處理技術等新技術，具有測量速度快、測量精度高、體積小、重量輕等優點，可對駐波比、回波損耗、特性阻抗和相位進行測試，對故障點精確定位。
在天饋線系統安裝、調試及日常維護時，手持式天饋線測試儀可幫助用戶快速評估傳輸線和天線系統的狀況，提高運行基站的維護效率，加快新基站的安裝調試進程。同時可用于科研、教學、生產中對射頻器部件的反射參數測試
1、產品功能
? 駐波比(VSWR)和回波損耗(Return Loss)
提供標準的駐波比和回波損耗測試功能，為精確測試天饋線系統指標提供保證，是衡量天饋線系統的重要依據
? 電纜損耗(Cable Loss)
電纜損耗測試能精準完成饋線傳輸插入損耗測試，并自動根據測試數據得到饋線系統的平均損耗結果
? 故障定位(DFT)
故障定位是排查系統定位故障的重要手段，故障定位測量采用快速傅立葉變換技術將頻域數據變換到時域，實現對距離的精準分析。
? 單端口校準
采用開路器，短路器，負載進行校準，消除源失配誤差，方向性誤差和接收機頻響誤差，然后可以進行精確的矢量測量
2、技術指標
|
頻率范圍
|
600MHz～4GHz
|
|
頻率分辨率
|
1kHz
|
|
頻率精度
|
5ppm
|
|
方向性
|
≥42dB
|
|
源匹配
|
≥31dB
|
|
抗干擾能力
|
信道（＋17dBm）/頻率（－5dBm）
|
|
掃描時間
|
2ms/頻點
|
|
回波損耗范圍
|
0.00-55.00dB，分辨率：0.01dB
|
|
駐波比范圍
|
0.00-65.00，分辨率：0.01
|
|
電源適配器
|
交流電源： 220V（1±10％），50Hz（1±5％）
|
|
內置電池
|
工作時間：>4小時
|
瑞研RY-L8800天饋線測試儀
天饋線測試儀是測試基站天線和饋線的駐波比和匹配性的一種專用儀表，也叫駐波比測試儀。它涵蓋了駐波比測試、故障定位、電纜損耗測試功能。主要用于各種通信基站天饋線系統的測試，包括集群、GSM、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA等。天饋線測試儀采用先進的射頻電路與數字電路混合集成設計技術、數字化中頻處理技術等新技術，具有測量速度快、測量精度高、體積小、重量輕等優點，可對駐波比、回波損耗、特性阻抗和相位進行測試，對故障點精確定位。
在天饋線系統安裝、調試及日常維護時，手持式天饋線測試儀可幫助用戶快速評估傳輸線和天線系統的狀況，提高運行基站的維護效率，加快新基站的安裝調試進程。同時可用于科研、教學、生產中對射頻器部件的反射參數測試
1、產品功能
? 駐波比(VSWR)和回波損耗(Return Loss)
提供標準的駐波比和回波損耗測試功能，為精確測試天饋線系統指標提供保證，是衡量天饋線系統的重要依據
? 電纜損耗(Cable Loss)
電纜損耗測試能精準完成饋線傳輸插入損耗測試，并自動根據測試數據得到饋線系統的平均損耗結果
? 故障定位(DFT)
故障定位是排查系統定位故障的重要手段，故障定位測量采用快速傅立葉變換技術將頻域數據變換到時域，實現對距離的精準分析。
? 單端口校準
采用開路器，短路器，負載進行校準，消除源失配誤差，方向性誤差和接收機頻響誤差，然后可以進行精確的矢量測量
2、技術指標
|
頻率范圍
|
600MHz～4GHz
|
|
頻率分辨率
|
1kHz
|
|
頻率精度
|
5ppm
|
|
方向性
|
≥42dB
|
|
源匹配
|
≥31dB
|
|
抗干擾能力
|
信道（＋17dBm）/頻率（－5dBm）
|
|
掃描時間
|
2ms/頻點
|
|
回波損耗范圍
|
0.00-55.00dB，分辨率：0.01dB
|
|
駐波比范圍
|
0.00-65.00，分辨率：0.01
|
|
電源適配器
|
交流電源： 220V（1±10％），50Hz（1±5％）
|
|
內置電池
|
工作時間：>4小時
|
