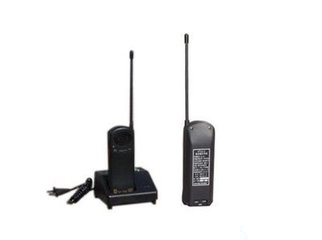

礦用本安型漏泄通訊手機 漏泄通訊手機
型號AODD-KTL8
AODD-KTL8漏泄通訊手機是專為煤礦開發的一代新產品。手機采用鞭狀螺旋軟天線、貼片元件、使其小巧，輕便，一體化。機內設有復充電池，使用更靈活、方便。
本機最大特點是真正實現了語音﹑信號傳遞,清晰、準確、安全、穩定、可靠。
防爆型式：本手機為礦用本質安全型。
防爆標志：ExibI
產品型號編制含義：
使用環境條件：
a）大氣壓力：80～106kPa；
b）環境溫度：0℃～+40℃；
c）空氣相對濕度不大于95%（+25℃）；
d）在具有甲烷和煤塵爆炸性氣體混合物的危險場所；
手機應能承受的最惡劣的貯運條件：
a)高溫：+60℃；
b)低溫：-40℃；
c)平均相對濕度：≤95%（+25℃）；
d)振動：加速度20m/s2；
e)沖擊：峰值加速度500m/s2
結構特征：
手機外殼采用ABS工程塑料注塑制成。并套動物皮套。可肩背﹐手持。防潮、防水，抗震性能良好。殼體內主要分為三部分，上部為發射天線，前部為線路板，后部為可充電電池阻。
1、發射按鈕-當手機處于“工作”狀態，按下按鈕對準送話器講話，實現手機講話功能；當手機處于“打點”狀態，按下按鈕次數就是打點個數。2、指示燈-當手機處于待機狀態，指示燈發綠光；當手機處于講話、或打點狀態，指示燈發紅光3、天線4、揚聲器-接聽主機或手機發送的語音和打點信號5、充電電池組6、送話器-對準送受器講話使手機向外發送語音信號7、外殼8、充電電極-用于給手機電池充電9、機芯10、工作、充電、打點開關-本機有三種狀態，開關置于左側處于“工作”狀態，具有講話功能；開關置于中間處于“充電”狀態；開關置于右側處于“打點”狀態，具有打點功能。11、銘牌
技術特性
基本性能
天線阻抗:50Ω
工作方式：異頻單工
調制方式:調頻
電池組：a)手機所使用電源為7.2V；由6節1.2VNi-MH1500mAh鎳氫充電電池組供電。
b)連續工作時間不小于10小時
發射技術參數
a)工作頻率:Ⅰ信道34.85MHZⅡ信道34.95MHZ
Ⅲ信道35.05MHZⅣ信道34.75MHZ
b)載波輸出功率：0.15～1W
c)調制靈敏度：≦30mV
d)調制音頻失真:≦10%
e)調制限制:≦7KHz
f)打點調制信號：DTMF碼
g)打點信號頻偏：3～7KHZ
h)工作電流:≦240mA
接收技術參數
a)工作頻率:Ⅰ信道48.88MHZⅡ信道48.942MHZ
Ⅲ信道49.29MHZⅣ信道48.516MHZ
b)接收靈敏度：≦1μV
c)音頻輸出功率：0.1～0.5W(16Ω)
d)音頻失真：≦10%
e)待機電流：≦20mA
f）工作電流:≦180mA
功能：a)能夠發射無線信號和接收無線信號.
b)能夠發射打點信號。
電池組：
內部電池組供電?？蓮?fù)充電池其型號為Ni-MH1500mAh，6節串聯。
