商品詳情

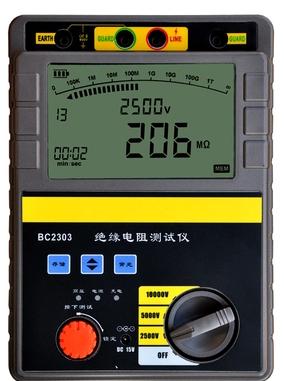

數字絕緣電阻測試儀/雙顯
型號：AODD-BC2303
隨著我國電力工業的快速發展，電氣設備預防性實驗是保障電力系統安全運行和維護工作中的一個重要環節。絕緣診斷是檢測電氣設備絕緣缺陷或故障的重要手段。絕緣電阻測試儀（兆歐表）是測量絕緣電阻的專用儀表。1990年5月批準實施的JJG662-89《絕緣電阻表（兆歐表）》已把它作為強制檢定的儀表之一。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本身具有容量大、抗干擾能力強、測量指標多樣化、測量結果準確、測量過程簡單并迅速、便于攜帶等特點。
產品特性
1、儀表的絕緣測試對于BC2533在500V最高可測20GΩ, 在1000V最高可測40GΩ, 在2500V最高可測100GΩ；對于BC2550型在2500V最高可測100GΩ, 在5000V最高可測200GΩ；對于BC2565型在5000V最高可測200GΩ, 在10000V最高可測400GΩ；。
2、額定的輸出電壓保持在對BC2533型負載電阻可低至4MΩ/8MΩ/20MΩ；對BC2550型為20MΩ/40MΩ；對BC2503型為40MΩ/80MΩ，這使得儀表能夠精確測量較低的絕緣阻抗。
3、自動轉換的高低范圍雙刻度指示, 彩色刻度易于讀識, 并且有LED顯示相應色彩。
4、整機采用ABS塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。
5、儀表采用超薄型張絲表頭，抗震能力強。
6、交直流兩用，內置可充電池和智能充電模塊，整機輸出功率大（C型）。
7、是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
使用方法
一、準備工作
注意：當?shù)谝淮问褂脙x表時，需充電6小時（C型）。否則儀表不能正常工作。充電方法祥見“電池充電”的相關內容。
1、試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
1、 效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲⑦。
注意：在調整機械調零螺絲時，左右調整量為半圈。
3、用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。
4、將高壓測試線一端（紅色）插入②LINE端，另一端接于或使用掛鉤掛在被試設備的高壓導體上，將綠色測試線一端插入③GUARD端，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見“屏蔽端（GUARD）的使用方法”相關內容。將另外一根黑色測試線插入地端 （EARTH）①端，另一頭接于被試設備的外殼或地上。
注意：在接線時，特別注意LINE（紅色）與GUARD（綠色）的接法，不要將其短路。
二、開始測試
1、轉動波段開關接通電源，如電源工作正常指示燈應發綠光否則回發紅或黃色光。
2、 對于BC2550和BC2565型表轉動到BATT.CHECK檔，按下測試鍵⑩，儀表開始檢測電池容量。
對于BC2533只要轉動到電壓選擇檔，儀器自動接通檢測電池容量3秒鐘。當指針停在BATT.GOOD區,則電池是好的,否則需充電（C型）或更換電池。
3、轉動波段開關，選擇需要的測試電壓（500V/1000V/2500V/5000V/10000V）。
4、按下或鎖定測試鍵⑩開始測試。這時測試鍵上方高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE②端有高壓輸出。
警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險。
5、 當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度。測試完后,松開測試鍵⑩，儀表停止測試，等待幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。
警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）
6、 需連續進行第二次測量時，可按3-5步驟執行。
注意：如長期不進行測試，需將電池倉中的電池拿出，以免電池液滲漏損壞儀表。
電池充電（C型）
1、儀表可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用電池供電。
2、首次使用充電電池時，需充電6小時以上。否則儀表不能正常工作。
3、充電電路采用專用智能充電管理模塊，可自動停止充電。
注意：充電適配器的交流輸入電壓范圍為220V±15%，以免接錯電源造成不必要的損失。
4、將充電適配器的直流端插入儀表電源插孔⑨，另一端接通交流電源，充電指示燈（紅色）亮，快速充電開始。
5、電池接近充滿后，充電指示燈（綠燈）亮，轉換到慢充狀態。經過一端時間（1－2）小時可取下插頭停止充電開始使用儀表。
注意：儀表不使用時，應確保波段開關處于關閉狀態，以免電池過早用完。
數字絕緣電阻測試儀/雙顯
型號：AODD-BC2303
隨著我國電力工業的快速發展，電氣設備預防性實驗是保障電力系統安全運行和維護工作中的一個重要環節。絕緣診斷是檢測電氣設備絕緣缺陷或故障的重要手段。絕緣電阻測試儀（兆歐表）是測量絕緣電阻的專用儀表。1990年5月批準實施的JJG662-89《絕緣電阻表（兆歐表）》已把它作為強制檢定的儀表之一。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本身具有容量大、抗干擾能力強、測量指標多樣化、測量結果準確、測量過程簡單并迅速、便于攜帶等特點。
產品特性
1、儀表的絕緣測試對于BC2533在500V最高可測20GΩ, 在1000V最高可測40GΩ, 在2500V最高可測100GΩ；對于BC2550型在2500V最高可測100GΩ, 在5000V最高可測200GΩ；對于BC2565型在5000V最高可測200GΩ, 在10000V最高可測400GΩ；。
2、額定的輸出電壓保持在對BC2533型負載電阻可低至4MΩ/8MΩ/20MΩ；對BC2550型為20MΩ/40MΩ；對BC2503型為40MΩ/80MΩ，這使得儀表能夠精確測量較低的絕緣阻抗。
3、自動轉換的高低范圍雙刻度指示, 彩色刻度易于讀識, 并且有LED顯示相應色彩。
4、整機采用ABS塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。
5、儀表采用超薄型張絲表頭，抗震能力強。
6、交直流兩用，內置可充電池和智能充電模塊，整機輸出功率大（C型）。
7、是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
使用方法
一、準備工作
注意：當?shù)谝淮问褂脙x表時，需充電6小時（C型）。否則儀表不能正常工作。充電方法祥見“電池充電”的相關內容。
1、試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
1、 效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲⑦。
注意：在調整機械調零螺絲時，左右調整量為半圈。
3、用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。
4、將高壓測試線一端（紅色）插入②LINE端，另一端接于或使用掛鉤掛在被試設備的高壓導體上，將綠色測試線一端插入③GUARD端，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見“屏蔽端（GUARD）的使用方法”相關內容。將另外一根黑色測試線插入地端 （EARTH）①端，另一頭接于被試設備的外殼或地上。
注意：在接線時，特別注意LINE（紅色）與GUARD（綠色）的接法，不要將其短路。
二、開始測試
1、轉動波段開關接通電源，如電源工作正常指示燈應發綠光否則回發紅或黃色光。
2、 對于BC2550和BC2565型表轉動到BATT.CHECK檔，按下測試鍵⑩，儀表開始檢測電池容量。
對于BC2533只要轉動到電壓選擇檔，儀器自動接通檢測電池容量3秒鐘。當指針停在BATT.GOOD區,則電池是好的,否則需充電（C型）或更換電池。
3、轉動波段開關，選擇需要的測試電壓（500V/1000V/2500V/5000V/10000V）。
4、按下或鎖定測試鍵⑩開始測試。這時測試鍵上方高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE②端有高壓輸出。
警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險。
5、 當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度。測試完后,松開測試鍵⑩，儀表停止測試，等待幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。
警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）
6、 需連續進行第二次測量時，可按3-5步驟執行。
注意：如長期不進行測試，需將電池倉中的電池拿出，以免電池液滲漏損壞儀表。
電池充電（C型）
1、儀表可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用電池供電。
2、首次使用充電電池時，需充電6小時以上。否則儀表不能正常工作。
3、充電電路采用專用智能充電管理模塊，可自動停止充電。
注意：充電適配器的交流輸入電壓范圍為220V±15%，以免接錯電源造成不必要的損失。
4、將充電適配器的直流端插入儀表電源插孔⑨，另一端接通交流電源，充電指示燈（紅色）亮，快速充電開始。
5、電池接近充滿后，充電指示燈（綠燈）亮，轉換到慢充狀態。經過一端時間（1－2）小時可取下插頭停止充電開始使用儀表。
注意：儀表不使用時，應確保波段開關處于關閉狀態，以免電池過早用完。
