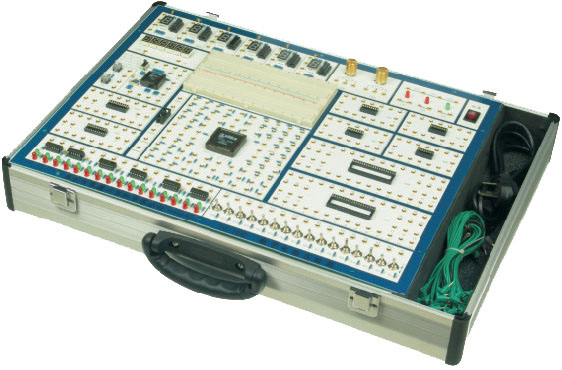

產品介紹:
一、系統組成
1、電源: 交流輸入:220V±10% 、50Hz
直流輸出:±12V/0.3A 、 5V/2A
2、手動單脈沖電路2組:每組可同時輸出正負兩個脈沖,脈沖幅值為TTL電平。
3、固定頻率脈沖源7路,輸出均為TTL電平:1Hz、10Hz、100Hz、1KHz、10KHz、
100KHz、1MHz;
4、時序脈沖發生電路及啟??刂齐娐???僧a(chǎn)生四路脈沖信號,脈沖周期與輸入的時鐘信號相同,四個脈沖之間依次相差1個輸入時鐘周期。
5、六位高精度數字頻率計,測量范圍:0-9.9999MHz ,誤差<1Hz
6、十六位邏輯電平輸入開關:可輸入低電平‘0’、高電平‘1’(為正邏輯)。
7、十六位邏輯電平指示燈:紅色表示高電平‘1’,綠色表示低電平‘0’。
8、數碼管顯示:六位由七段LED數碼管組成的BCD碼譯碼顯示電路。供數字鐘、日歷等實驗顯示用。
9、可變電位器2只,阻值分別22K,100K。
10、開放實驗區,用于擴展實驗、課程設計使用。
(1)提供鎖緊插座共8只,其中40芯2只,20芯2只,16芯4只,可插8芯~40芯的種IC。
(2)臺灣產面包板二塊,可接插電阻、電容、穩壓管、二極管、三極管等元器件。
11、EDA擴展區,標準配置為Lattice 1032實驗板,也可根據學校要求選配,如Lattice 4256,Altera EPM7128s、Altera EP1K30、Altera EP1K100、Xinlix 95108等實驗板。
二、實驗項目
1、同“DJ-SD1型數字電路實驗箱”
2、EDA器件開發設計實驗
1、 單元電路設計實驗:
(1)常用門電路設計; (2)編碼器/譯碼器設計; (3)觸發器及時序電路設計;
(4)同步/異步計數器設計; (5)鍵盤掃描實驗; (6)加法器實驗
2、綜合設計實驗:
(1)SSI組合電路的設計與冒險競爭觀察;(2)MSI組合電路的設計;(3)可讀寫寄存器的設計。
3 研究創新實驗:
(1)數字頻率計; (2)數字電子鐘設計; (3)十字路口交通燈自動控制器的設計;
(4)出租車計費器的設計; (5)數字濾波器設計; (6)DAC、ADC模型設計;
(7)數字模擬綜合系統設計
DJ-SD6型數字電路實驗箱
一、系統組成
1、電源: 交流輸入:220V±10% 、50Hz
固定直流輸:出5V/2A、-5V/0.5A、±12V/0.5A 、;
可調直流輸出:+1.2V~+12V(/0.5A)、-1.2V~-12V(/0.5A)
2、手動單脈沖電路2組:每組可同時輸出正負兩個脈沖,脈沖幅值為TTL電平。
3、連續脈沖源:0~1MHz。
4、固定頻率脈沖源16路,輸出為TTL電平:1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz;
5、時序脈沖發生電路及啟??刂齐娐???僧a(chǎn)生四路脈沖信號,脈沖周期與輸入的時鐘信號相同,四個脈沖之間依次相差1個輸入時鐘周期。
6、六位高精度數字頻率計,測量范圍:0-9.9999MHz ,誤差<1Hz。
7、十六位邏輯電平輸入開關:可輸入低電平‘0’、高電平‘1’(為正邏輯)。
8、十六位邏輯電平指示燈:指示燈亮表示高電平‘1’,指示燈滅表示低電平‘0’。
9、數碼管顯示:四位由七段LED數碼管組成的BCD碼譯碼顯示電路,及2位七段LED數碼管。供數字鐘、日歷等實驗顯示用。
10、揚聲器及驅動電路。可用作時鐘報時、報警及音樂演奏的發聲裝置。
11、BCD碼開關二組。提供BCD輸入。
12、邏輯筆,紅色:高電平;綠色:低電平;橙色:高阻;
13、可變電位器4只,阻值分別1K,50K,100K,680K。
14、開放實驗區,用于擴展實驗、課程設計使用。
(1)提供40芯鎖緊插座2只,20芯鎖緊插座3只,16芯鎖緊插座4只,14芯鎖緊插座4只,可插8芯~40芯的各種IC。
(2)分立元件接插區,可接插電阻、電容、穩壓管、二極管、三極管等元器件,方便擴展。
二、實驗項目
同DJ-SD1
|
