商品詳情
電工電子實驗室 電工實驗室
型號:AODD-JDDG
1、概述
本設備是根據職業學校、技工學校、中等專業學校的電工、電子技術基礎;電工、電子技能訓練等有關教學大綱的實驗要求而設計。內容有直流電路、交流電路、磁路電路、電力拖動控制電路及二極管與整流濾波電路、三極管與放大電路、正弦振蕩電路、運放電路、穩壓電源、脈沖數字觸發電路、可控硅電路、電力拖動實驗等。是理論學習、實驗驗證、技能訓練為一體的現代化實驗室設備。并已被高等教育出版社編入劉志平主編的《電工技術基礎》(第二版)、張龍興主編的《電子技術基礎》(第二版)教材內容中,列為推薦產品。本套設備除能滿足教材中的全部實驗內容外,還可讓學生做一些趣味性的實驗電路,對培養學生的動手能力,發揮學生的創新精神,提高學生的素質教育起了很大的作用。
本設備將電工、電子和電力拖動實驗組合為一體,綜合設計,經濟實用,更加適合于職業學校、技工學校、中等專業學校的教學需要。
2、功能與結構
2.1使用條件:(1)溫度:-5℃~40℃ (2)溫度:>80%(25℃) (3)電源AC380V±10%(50Hz)
2.2、電源參數:
-
電源輸入:設有三相四線及“地”線(共五線)輸入接口,配具的漏電保護的電源總開關、三相指示燈、電壓換相開關、電壓表,電流表以監測三相電源。
-
電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:三相四線及地線
B組:交流電壓3V~24V七檔,電源1.5A
C組:直流穩壓1.25V-24V連續可調,電流1.5A
D組:直流穩壓1.25V-24V連續可調,電流0.5A
E組:直流穩壓5V,電流0.5A
F組:交流穩壓0V-240V連續可調,功率0.5KW
單相交流市電輸出,供外接儀器設備用
2.3、函數信號發生器:
-
波形:正弦波、三角波、矩形波。
-
頻率范圍:5Hz-550KHz分五個頻段。
-
頻率指示:由“HZ”表直接讀出。
-
輸出衰減:正弦波:0dB、20dB、40dB、幅度連續可調。
2.4、單次脈沖信號源:正、負脈沖TTL電平輸出。
2.5音頻放大器:Vi≥10mV,P≥0.5W,用于放大電路擴音,也可作信號尋跡儀器使用。
2.6通用電路板與插座:(專利號:91227188.4):表面布有四孔一組相互導電的插孔(注塑成型),其參數如下:
-
接觸電阻≤0.02Ω (2)耐壓電壓≥2500V (3)絕緣電阻≥50MΩ (4) 插撥次數≥10000次

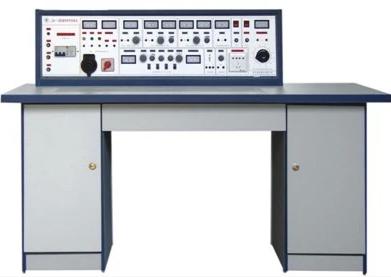

2.7學生實驗桌:一桌為兩座,桌的左右各有一個柜,柜中存放元器件及貯存板,中間抽屜存放工具、萬用表、導線等;實驗臺控制面板采用金屬雙面噴塑;桌面周邊采用2mm厚的蘭色PVC塑料帶熱熔膠封邊,外形美觀、堅固、耐用;規格:1600*700*1070
教師演示臺1臺(規格:1600×700×1800mm)、臺面采用32mm厚三聚氫胺板,主體采用16mm三聚氫胺板,
3、器材配置:(詳見設備配置清單)
4.用戶條件:
-
用戶自配實驗器材:雙蹤示波器,晶體管毫伏表,功率因數表,功率表(廠方可代辦)。
5.實驗項目
1、實驗范例
1、晶體三極管的輸入輸出特性
2、低頻小信號放大器電路實驗
3、負反饋對放大器性能的影響
4、差動放大器的研究
5、單結晶體管觸發電路
6、單相橋式整流、濾波電路實驗
7、串聯型穩壓電路
8、正弦波振蕩電路
9、555時基電路應用
10、計數譯碼顯示電路實驗
2、二極管、三極管基本電路部分
1、二極管正向特性
2、二極管反向特性
3、測試三極管電流放大倍數
4、共發射極電路
5、發光二極管實驗
6、帶負載單級小信號電壓放大
7、分析Ce對低頻特性的影響
8、電壓負反饋偏置電路
9、分壓式電流負反饋偏置電路
10、用熱敏電阻穩定工作點電路
11、用二極管穩定工作點
12、共基極放大電路
13、共集電極放大電路
14、場效應管測試電路
15、共漏極基本放大電路
16、結型場效應管放大器
17、場效應管分壓式自偏壓電路
18、場效應管共漏極電路
19、場效應管共柵極電路
20、兩級阻容耦合放大電路
21、單管阻容放大實驗電路
22、直接耦合放大電路
23、兩管直接耦合放大電路
24、射極輸出器增強帶負載能力的阻容耦合電路
25、用電阻提高后級發射極電位
26、用穩壓管提高后極發射極電位
27、變壓器耦合放大電路
28、甲類功率放大電路
29、乙類功率放大電路
30、串聯電流負反饋電路
31、串聯電壓負反饋電路
32、并聯電壓負反饋電路
33、并聯電流負反饋電路
34、共基共射極放大電路
35、自舉射極輸出電路
36、射極輸出電路
37、用電容衰減高頻電壓
38、NPN-PNP直接耦合放大電路
39、場效應管三極管組成放大電路
40、用負反饋消除自激振蕩
41、負反饋在磁頭放大電路中的應用
42、晶體管開關作用
3、正弦振蕩電路部分
1、RC移相振蕩電路
2、RC橋式振蕩電路
3、雙T選頻網絡電路
4、變壓器反饋式振蕩電路
5、電容三點式振蕩電路
6、電感式振蕩電路
7、串聯型石英晶體振蕩電路
4、直流耦合放大與集成運算放大部分
1、差動放大電路的基本形式
2、長尾式差動放大電路
3、三管OTL互補對稱電路
4、四管OTL互補推挽功率放大電路
5、差動輸入單端輸出
6、差動輸入雙端輸出
7、單端輸入單端輸出
8、雙電源長尾式差動放大電路
9、具有恒流源的差動放大電路
10、集成功率放大器
11、反相運算基本電路
12、運放用作交流比例放大
13、Vos的簡易測量
14、Ib的簡易測量
15、Ios的簡易測量
16、CMRR的簡易測量
17、Vicm的簡易測量
18、Aod的簡易測量
19、Vopp的簡易測量
20、SR的測量
21、引到反相端輔助調零措施
22、引到同相端輔助調零措施
23、同相輸入求和運算
24、基本同相放大接法
25、利用三極管的基極電流實現對IOS的溫度補償
26、反相輸入保護措施
27、對電容負載進行校正的措施
28、使互補管工作在甲乙類的擴大輸出電流的措施
29、同相輸入保護措施
30、利用穩壓管保護器件
31、電源極性錯接的的保護
32、RC高通電路
33、傳感元件通過電橋的形式將物理量變成電量
34、硅光電二極管放大電路
35、利用三極管來保護器件
36、反相運算基本電路
37、電源起動瞬間過壓保護
38、基本同相運算電路
39、差動輸入運算電路
40、可調增益的差動運算電路
41、反相輸入求和運算
42、對電容負載進行校正的措施
43、雙端輸入求和運算
44、基本積分電路
45、EC考慮泄漏阻時的積分運算電路
46、提高積分時間常數的措施
47、快速積分電路
48、模擬一階微分方程電路
49、模擬二階微分方程電路
50、基本微分電路
51、基本對數運算電路
52、實用微分電路
53、利用間接方法得到近似微分
54、反對數放大的基本電路
55、簡單的過零比較電路
56、利用三極管對數特性組成的對數運算電路
57、具有滯迥特性的比較電路
58、雙限比較電路
59、利用二極管作為上限檢測幅度選擇電路
60、下限檢測幅度選擇電路
61、RC無源網絡的低通濾波電路
62、同相輸入一階低通濾波電路
63、反相輸入一階低通濾波電路
64、簡單的二階RC有源濾波電路
65、典型二階RC有源低通濾波電路
66、二階有源低通濾波電路
67、多路反饋二階有源低通濾波電路
68、典型二階高通有源濾波電路
69、基本帶通濾波電路
70、典型帶通濾波電路
71、有雙T網絡組成的帶阻濾波電路
72、甚低頻正弦波振蕩電路
73、能同時產生正弦和余弦電壓的振蕩電路
74、矩形波振蕩電路
75、寬度可調的矩形波發生器
76、幅度和頻率可調節的鋸齒波發生器
77、幅頻率可調的鋸齒波發生器
5、直流電源、可控硅、觸發部分
1、單相半波整流電路
2、單相全波整流電路
3、單相橋式整流常用畫法電路
4、全波整流電路的最大反向峰值電壓
5、電容濾波電路
6、電容濾波帶電阻負載
7、RC濾波電路
8、多段RC濾波電路
9、基本LC濾波電路
10、π型濾波電路
11、二倍壓整流電路
12、三倍壓整流電路
13、基本穩壓電路
14、基本調整管穩壓電路
15、具有放大環節的穩壓電路(一)
16、具有放大環節的穩壓電路(二)
17、并聯穩壓電路
18、串聯型開關穩壓電路
19、三端集成穩壓電路
20、正電源輸出可調的集成穩壓電路
21、電容濾波電路
22、調整管穩流電路
23、充電用硅整流器原理
24、單相全波可控硅整流
25、單相半波可控硅整流
26、單相橋式可控硅整流
27、單相半波可控硅整流帶觸發電路
28、單相橋式可控硅整流帶觸發電路
29、晶閘管測試電路
30、電阻、電容、二極管觸發電路
31、電子調壓電路
32、測試單結管分壓比y
33、移相觸發電路
34、單結管觸發應用電路
35、用LM7805組成的5-15V可調電源
36、用LM317組成的軟啟動穩壓電源
6、數字電路部分
1、二極管"與"門電路
2、二極管"或"門電路
3、三極管"非"門電路
4、三極管"與非"門電路
5、三極管"或非"門電路
6、三極管雙穩態電路
7、三極管單穩態電路
8、三極管多諧振蕩電路
9、射極耦合雙穩態器(施密特觸發器)
10、集成施密特電路
11、對稱式多諧振蕩器
12、環形多諧振蕩器
13、微分形單穩態電路
14、矩形波發生器
15、測試TTL與非門的輸入短路電路IIS
16、測試TTL與非門的最小輸入高電平Von
17、測試TTL與非門的最大輸入低電平Voff
18、測試TTL與非門的輸出高電平VOH
19、測試TTL與非門的輸出低電平Bol
20、測試TTL與非門的空載功耗PL
21、測試TTL與非門的空載截止功耗PH
22、測試TTL與非門的扇出系數
23、TTL與門
24、TTL或門
25、TTL非門
26、TTL與門
27、單脈沖開關
28、RS觸發器
29、JK觸發器
30、D觸發器
31、8421編碼器
32、8421譯碼器
33、555直流電壓變換器
34、二一十進制計數器、十進制計數器
35、七段譯碼器
36、用分離元件組成HTL與非門
37、全加器
38、數據選擇器
39、雙向移位寄存器
40、三態門
41、與非門功能測試
42、利用復位法法接成的六進制計數器
7、業余趣味性電路
1、液位光電控制
2、簡單的溫控電路
3、光控簡易路燈自動開關電路
4、互補音頻振蕩訊響器
5、音樂門鈴電路
6、電子報警器電路
7、閃光器電路
8、電子門鈴電路
9、音樂集成電路報警裝置
10、排風扇自動啟閉電路
11、家用調光臺燈電路
