商品詳情

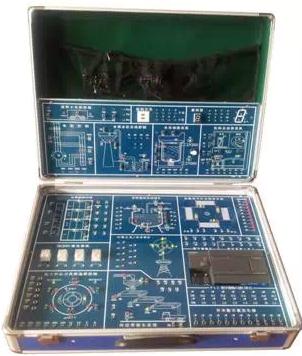

PLC可編程控制器實驗箱
型號:AODD-JD-PLCD
一、概述
為適應各類院校實驗室建設的需要,我們推出了“AOD-PLCD型PLC可編程實驗箱(組態工控)”。它集可編程邏輯控制器、編程軟件、MCGS節約實驗場地工控組態軟件于一體。在本裝置上,可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗,所有實驗均有組態棒圖進行動態跟蹤,裝置配備的主機采用西門子(S7-200)的可編程序控制器。
二、主要技術指標:
1)、PLC主機:西門子S7-200 24點(也可根據客戶需求配置三菱、松下、歐姆龍的PLC主機)
2)、電源輸入:AC220V,50HZ
3)、利用應用軟件編程
4)、電流≥2A,過載保護。
5)、可編程控制器與計算機設有通信接口(RS232)及PC/PPI電纜。
6)、增加串口轉USB接口設備,方便目前大多數筆記本電腦使用(用戶特別要求)
7)、相應I/O引出并聯接到外部端子(用戶特別要求)
三、性能特點:
組態MCGS工控組態軟件,打開軟件編程環境,任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖,并進行實驗動態跟蹤教學。
實驗系統由以下幾部分構成:
1、PLC可編程控制實驗儀。
2、PLC可編程控制器演示裝置。
3、Programmable Controller(可編程控制器)。
4、編程應用軟件(Windows XP)。
5、PLC可編程控制器與計算機通訊的接口及電纜。
6、組態軟件
四、可編程實驗項目
1)、交通信號燈PLC自動控制實驗
2)、全自動洗衣機PLC自動控制實驗
3)、LED PLC自動控制實驗
4)、四層電梯PLC自動控制實驗
5)、藝術彩燈造形的PLC自動控制實驗
6)、電機自動控制演示板
7)、星角啟動的PLC自動控制實驗
8)、無人售貨的PLC自動控制實驗
9)、水塔自動供水實驗
10)、自動送料裝車實驗
11)、繼電器控制實驗
12)、搶答器控制實驗
13)、可編程控制器的基本指令編程練習
14)、用已編輯好的組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
15)、針對實驗項目的具體要求,學生自行編輯組態棒圖,進行教學實驗可根據校方的要求】
五、主要配置清單:
每臺配置
序號
|
名稱
|
具體配置說明
|
數量
|
單位
|
備注
|
1
|
PLC實訓箱
|
|
1
|
個
|
|
2
|
實訓演示單元模塊
|
|
2
|
塊
|
整塊
|
3
|
PLC主機
|
西門子S7-200
|
1
|
臺
|
24點
|
4
|
編程電纜
|
|
1
|
根
|
|
5
|
PLC編程軟件
|
西門子
|
1
|
套
|
中文版
|
6
|
工控組態軟件
|
MCGS中文版
|
1
|
套
|
|
7
|
PLC實驗程序
|
與實驗?zāi)K配套
|
1
|
套
|
|
8
|
組態實驗程序
|
與實驗?zāi)K配套
|
1
|
套
|
|
9
|
實驗指導書
|
|
1
|
套
|
|
10
|
其它配件
|
實驗連接線
(紅、黃、藍、黑)等
|
1
|
套
|
高可靠疊接插頭線
|
11
|
USB轉串口通信轉換器
|
|
2
|
個
|
用于筆記本電腦USB接口與PLC通信
|
