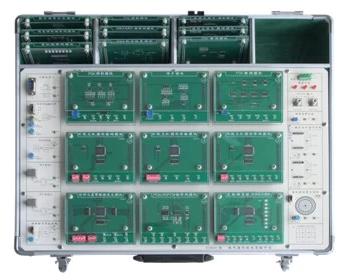

通信原理實驗箱(高端型)



現代通信技術實驗箱是針對電子和通信工程類專業學生,系統完成《通信原理》等現代通信技術相關課程實驗專門研制的實驗平臺。
型       號   AODD-JD8641
顏       色
尺       寸

商品詳情




通信原理實驗箱(高端型)

型號:AODD-JD8641

<!--[if !supportLists]-->一.<!--[endif]-->產品簡介:
現代通信技術實驗箱是針對電子和通信工程類專業學生,系統完成《通信原理》等現代通信技術相關課程實驗專門研制的實驗平臺。
該實驗平臺最大的特點是系統性強,它真實再現了:信源的模數轉換、模擬調制、信道仿真、模擬解調、信宿的數模轉換的頻帶傳輸過程;信源的模數轉換、信道復接、信道糾錯編碼、光纖傳輸、幀同步位同步、糾錯譯碼、解復接、信宿的數模轉換的基帶傳輸過程;
實驗平臺全部采用模塊化結構,各模塊既能完成完整通信系統中對應單元部分實驗,又能由學生用單元模塊構建一個完整通信系統進行系統實驗,從而有助于學生理解通信系統中各要素的作用;實驗平臺把通信系統中涉及的基本電路、終端編譯碼、線路編譯碼、調制解調、信道傳輸?shù)戎匾睦碚摪才帕讼鄳膶嶒瀮?nèi)容;實驗平臺既有基礎性實驗,又有采用新技術新器件(FPGADSP)等提高型實驗,從而完成一個理論驗證性、綜合性、二次開發性,由低向高的系統學習過程。通過這些實驗能夠促進學生對《通信原理》課程內容的理解、掌握,并使學生對通信系統、當今新技術、工程實現有一個較全面的了解。系統采用主板+實驗模塊相結合的靈活結構,便于學校選擇、定制、硬件升級。

<!--[if !supportLists]-->二. <!--[endif]-->技術指標
1.產品的設計是結合了高等學校電子信息類規劃教材,如《通信原理》第2(宋祖順編著)、《現代通信原理》(曹志剛、錢亞生編著)等教材相關內容所研制的新一代通信技術實驗教學裝置。
2.采用了底板+實驗模塊的結構,不僅按實驗內容與功能將電路模塊化,而且各個模塊獨立設計,能方便地組合進行單元實驗和多種單/雙工通信系統實驗。同時可按用戶需求定制模塊、選購模塊、升級模塊。詳細見系統組成項。
3.實驗模塊的輸入輸出信號都采用鉚孔開放出來,由實驗者根據實驗需要進行連接組合,增強實驗者的參與性。
4.每個實驗模塊都采用有機玻璃覆蓋保護,方便實驗室管理。
5.實驗中的重要參數都可以調節或設置,方便實驗者分析對比。
6.可完成單元、系統實驗幾十項,涵蓋了終端編譯碼、線路編譯碼、調制解調、信道傳輸?shù)确矫娴膬?nèi)容。
7.內置函數信號源、數字信號源、電話接口、計算機接口、同軸電纜信道、光信道、音頻功放等功能模塊,詳細見系統組成項。
8.內置4組穩壓電源,全部具有短路軟截至保護自動恢復功能,并提供電源輸出接口。
9.系統涉及了計算機通信、MS51、DSP、CPLD等多種技術,并留有開發接口,二次開發性強。

<!--[if !supportLists]-->三. <!--[endif]-->.系統組成
本系統由1個底板和18個標準配置實驗模塊組成,詳細參數見下表:
底板模塊:

<!--[if !supportLists]-->四. <!--[endif]-->

<!--[if !supportLists]-->五. <!--[endif]-->
模擬信號源

<!--[if !supportLists]-->六. <!--[endif]-->非同步正弦波

<!--[if !supportLists]-->七. <!--[endif]-->頻率0.310KHZ連續可調,幅度010V連續可調。

<!--[if !supportLists]-->八. <!--[endif]-->非同步三角波

<!--[if !supportLists]-->九. <!--[endif]-->非同步方波

<!--[if !supportLists]-->十. <!--[endif]-->同步正弦波

<!--[if !supportLists]-->十一. <!--[endif]-->頻率2KHZ,幅度010V連續可調。

<!--[if !supportLists]-->十二. <!--[endif]-->語言輸入輸出端口

<!--[if !supportLists]-->十三. <!--[endif]-->1路耳機1路話筒

<!--[if !supportLists]-->十四. <!--[endif]-->提供發送輸出、接收輸入的連接接口

<!--[if !supportLists]-->十五. <!--[endif]-->抽樣脈沖

<!--[if !supportLists]-->十六. <!--[endif]-->同步矩形脈沖

<!--[if !supportLists]-->十七. <!--[endif]-->頻率8KHZ

<!--[if !supportLists]-->十八. <!--[endif]-->非同步矩形脈沖

<!--[if !supportLists]-->十九. <!--[endif]-->頻率235KHZ連續可調

<!--[if !supportLists]-->二十. <!--[endif]-->USB接口

<!--[if !supportLists]-->二十一. <!--[endif]-->USB

<!--[if !supportLists]-->二十二. <!--[endif]-->提供發送輸出、接收輸入的連接接口

<!--[if !supportLists]-->二十三. <!--[endif]-->電源

<!--[if !supportLists]-->二十四. <!--[endif]-->

<!--[if !supportLists]-->二十五. <!--[endif]-->提供-12V、+12V+5V、-5V等系統電源,另提供輸出接口

<!--[if !supportLists]-->二十六. <!--[endif]-->實際通信信道

<!--[if !supportLists]-->二十七. <!--[endif]-->同軸電纜

<!--[if !supportLists]-->二十八. <!--[endif]-->1310nm、1550nm一體化光端機,此部分選配

<!--[if !supportLists]-->二十九. <!--[endif]-->光纖通信

<!--[if !supportLists]-->三十. <!--[endif]-->音頻終端

<!--[if !supportLists]-->三十一. <!--[endif]-->終端濾波放大器

<!--[if !supportLists]-->三十二. <!--[endif]-->提供多組濾波器、音頻功放、喇叭

<!--[if !supportLists]-->三十三. <!--[endif]-->眼圖觀測

<!--[if !supportLists]-->三十四. <!--[endif]-->

<!--[if !supportLists]-->三十五. <!--[endif]-->可觀測噪聲、串擾、理想眼圖

<!--[if !supportLists]-->三十六. <!--[endif]-->實驗模塊接口

<!--[if !supportLists]-->三十七. <!--[endif]-->

<!--[if !supportLists]-->三十八. <!--[endif]-->可同時安放9個實驗模塊,完成單元、系統性實驗

<!--[if !supportLists]-->三十九. <!--[endif]-->數字信號源

<!--[if !supportLists]-->四十. <!--[endif]-->15m序列

<!--[if !supportLists]-->四十一. <!--[endif]-->頻率2KHZ、32KHZ可設置,另可根據用戶要求配置

<!--[if !supportLists]-->四十二. <!--[endif]-->31m序列

<!--[if !supportLists]-->四十三. <!--[endif]-->手工設置序列,全1、全0,其它

<!--[if !supportLists]-->四十四. <!--[endif]-->實驗模塊:

<!--[if !supportLists]-->四十五. <!--[endif]-->

<!--[if !supportLists]-->四十六. <!--[endif]-->1

<!--[if !supportLists]-->四十七. <!--[endif]-->時鐘與基帶數據發生模塊

<!--[if !supportLists]-->四十八. <!--[endif]-->提供系統時鐘和各類數字信號源

<!--[if !supportLists]-->四十九. <!--[endif]-->2

<!--[if !supportLists]-->五十. <!--[endif]-->PAM脈沖幅度調制模塊

<!--[if !supportLists]-->五十一. <!--[endif]-->完成抽樣定理、PAM調制、傳輸模擬實驗

<!--[if !supportLists]-->五十二. <!--[endif]-->3

<!--[if !supportLists]-->五十三. <!--[endif]-->PCM/ADPCM編譯碼模塊

<!--[if !supportLists]-->五十四. <!--[endif]-->完成PCM、ADPCM編譯碼單元實驗

<!--[if !supportLists]-->五十五. <!--[endif]-->4

<!--[if !supportLists]-->五十六. <!--[endif]-->CVSD增量調制編譯碼模塊

<!--[if !supportLists]-->五十七. <!--[endif]-->完成CVSD編譯碼單元實驗

<!--[if !supportLists]-->五十八. <!--[endif]-->5

<!--[if !supportLists]-->五十九. <!--[endif]-->AMI /HDB3編譯碼模塊

<!--[if !supportLists]-->六十. <!--[endif]-->完成AMI /HDB3編譯碼單元實驗

<!--[if !supportLists]-->六十一. <!--[endif]-->67

<!--[if !supportLists]-->六十二. <!--[endif]-->頻分復用和頻率合成模塊

<!--[if !supportLists]-->六十三. <!--[endif]-->完成線路成形與頻分復用

<!--[if !supportLists]-->六十四. <!--[endif]-->完成壓控振蕩器、頻率合成實驗

<!--[if !supportLists]-->六十五. <!--[endif]-->8

<!--[if !supportLists]-->六十六. <!--[endif]-->FSK(MSK)調制模塊

<!--[if !supportLists]-->六十七. <!--[endif]-->完成MSK、FSK調制實驗

<!--[if !supportLists]-->六十八. <!--[endif]-->9

<!--[if !supportLists]-->六十九. <!--[endif]-->FSK(MSK)解調模塊

<!--[if !supportLists]-->七十. <!--[endif]-->完成MSKFSK解調實驗

<!--[if !supportLists]-->七十一. <!--[endif]-->10

<!--[if !supportLists]-->七十二. <!--[endif]-->BPSK(DPSK)調制模塊

<!--[if !supportLists]-->七十三. <!--[endif]-->完成BPSK、DPSK調制實驗

<!--[if !supportLists]-->七十四. <!--[endif]-->11

<!--[if !supportLists]-->七十五. <!--[endif]-->BPSK(DPSK)解調模塊

<!--[if !supportLists]-->七十六. <!--[endif]-->完成BPSK、DPSK解調實驗

<!--[if !supportLists]-->七十七. <!--[endif]-->12

<!--[if !supportLists]-->七十八. <!--[endif]-->噪聲模塊

<!--[if !supportLists]-->七十九. <!--[endif]-->提供白噪聲

<!--[if !supportLists]-->八十. <!--[endif]-->13

<!--[if !supportLists]-->八十一. <!--[endif]-->復接/解復接、同步提取模塊

<!--[if !supportLists]-->八十二. <!--[endif]-->完成多種數據的時分復接解復接、碼分復接解復接、位同步幀同步提取實驗

<!--[if !supportLists]-->八十三. <!--[endif]-->14

<!--[if !supportLists]-->八十四. <!--[endif]-->卷積、漢明、交織、循環編碼模塊

<!--[if !supportLists]-->八十五. <!--[endif]-->完成卷積、卷積、漢明、交織、循環編碼實驗,多種碼型變換

<!--[if !supportLists]-->八十六. <!--[endif]-->15

<!--[if !supportLists]-->八十七. <!--[endif]-->卷積、漢明、交織、循環傳輸模塊

<!--[if !supportLists]-->八十八. <!--[endif]-->信道仿真

<!--[if !supportLists]-->八十九. <!--[endif]-->16

<!--[if !supportLists]-->九十. <!--[endif]-->卷積、漢明、交織、循環譯碼模塊

<!--[if !supportLists]-->九十一. <!--[endif]-->完成漢明、交織、循環譯碼實驗,

<!--[if !supportLists]-->九十二. <!--[endif]-->17
