故障指示器



適用于110kV以下(含)中性點接地、不接地或者經消弧線圈接地系統的配電架空線路,準確檢測線路接地、短路故障并給出翻牌和閃燈指示,同時預留智能電網故障定位、實時在線監測(監)控系統和配網自動化系統接口
型       號   AOD-NSA3100HL系列
顏       色
尺       寸

商品詳情


詳細介紹:

一、產品概述:

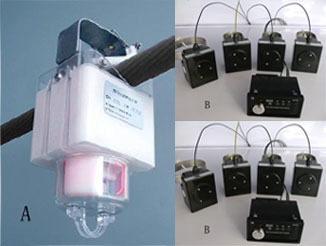

  A.架空型故障指示器 AOD-NSA3100HL2-A :
    AOD-NSA3100HL2-A是南京電研全新研發的八合一數字故障指示器(又稱架空二遙故障指示器,架空“四遙”數字故障指示器),適用于110kV以下(含)中性點接地、不接地或者經消弧線圈接地系統的配電架空線路,準確檢測線路接地、短路故障并給出翻牌和閃燈指示,同時預留智能電網故障定位、實時在線監測(監)控系統和配網自動化系統接口。除了接地故障檢測、短路故障監測、翻牌指示、閃燈指示,還具有在線整定故障檢測參數、從導線負荷電流感應自取電、電流電場溫度測量、雙向無線跳頻通信等功能,共計八個主要功能。對于已經灌膠并安裝到架空線路上的NSA3100HL2-A,可在桿子底下采用NSA3100HL2無線調試盒來設置(調整)故障檢測參數,以及遙控指示器翻牌、復歸。
  B.數字故障指示器NSA3100HL2-C:
    NSA3100HL2-C、2-E是南京電研全新研發的八合一數字故障指示器(又稱電纜二遙故障指示器,電纜“四遙”數字故障指示器),適用于110kV以下(含)中性點接地、不接地或者經消弧線圈接地系統的電纜線路,準確檢測線路接地、短路故障并給出自身閃燈和面板閃燈 指示,同時預留智能電網故障定位、實時在線監測(監)控系統和配網自動化系統 接口。除了接地故障檢測、短路故障監測、閃燈指示,還具有在線整定故障檢測參數、從導線負荷電流感應自取電、電流電 場溫度測量、雙向無線跳頻通信等功能,共計八個主要功能。對于已經灌膠并安 裝到電纜線路上的NSA3100HL2-C、2-E,可在桿子底下采用NSA3100HL2無線調試盒來設置(調整)故障檢測參數,以及遙控指示器復歸。
備注:帶電纜頭無線測溫功能的NSA3100HL2-C型號為NSA3100HL2-TC。
二、產品功能特點:
  ◆ 自取電:采用特殊材料和核心技術,當導線負荷電流大于10A時即開始取電;當線路負荷大于30A時,正常工作和本地?zé)o線通訊完全不用后備鋰電池的電量。
  ◆ 短路故障判據:采用速斷過流兩段式電流保護原理,同時檢測線路運行狀態,可有效抑制合閘、重合閘涌流以及反饋送電誤動作,可在線調整參數,檢測更靈敏可靠。也可設置為自適應負荷電流的過流突變判據。
  ◆ 接地故障判據:可監測三相電纜零序電流、單相暫態接地電流、電纜頭對地感應電壓的大小和變化,可在線調整參數,檢測更靈敏可靠。根據現場需要,可檢測不對稱電流源發出的接地信號。
  ◆ 顯示方式: LED閃爍,并可通過光纖接口和面板顯示器異地顯示。
  ◆ 復歸方式:1~48h定時復歸(在線可設置,默認9h),或者智能復歸(搶修故障和恢復送電以后自動復歸),或者本地/遠方通過無線遙控復歸。
  ◆ 電流電壓測量: 遠程實時監測單相電纜負荷電流、三相電纜零序電流、電纜頭對地感應電壓,可替代電流互感器和帶電指示器。
  ◆ 導線測溫【可選】:實時監測電纜的接頭溫度,可替代無線溫度傳感器。
  ◆ 通信方式:內嵌短距離雙向無線跳頻通信RF模塊,通過數據采集器或無線中繼器實現遠程GPRS數據通信。
  ◆ 停電裝卸:為安全起見,須停電安裝。
  ◆ 防銹死設計:壓線板采用不銹鋼材料,不會與電纜“熔”為一體;卡線結構采用不銹鋼導磁材料和防銹工藝設計。
  ◆ 防拒動設計:導磁回路采用大截面設計,導磁性能好,測量精度和靈敏度高。在農網線路小負荷電流、小突變電流場合也能正確指示,不拒動;在城網線路兩相接地短路或者緩慢過流時也能靈敏啟動。
  ◆ 防誤動設計:防空載合閘涌流誤動,防重合閘期間非故障分支誤動。
三. 技術參數
  1. 線路電壓:任意
  2. 負荷電流:0~100A;0~600A(默認);0~1200A
  3. 零序電流:0~60A
  4. 導線直徑:8~40mm(單相電纜)、80~160mm(三相電纜)
  5. 最大接地阻抗:500Ω
  6. 最大短路電流:40kA
  7. 后備電源:8.5Ah/3.6V長壽命一次性鋰亞電池(指示器);2.4Ah/3.6V長壽命一次性鋰亞電池(面板顯示器);
  8. 取電功率:100uA~100mA/3.6V(對應一次負荷電流20A~600A)
  9. 靜態平均功耗:40uA/3.6V(指示器);20uA/3.6V(面板顯示器)
  10. 動態平均功耗:60uA/3.6V(每分鐘發送一次數據時)
  11. 電流精度:±2%(負荷電流為100A時)或者±2A(負荷電流小于20A時)
  12. 溫度精度(可選):-55~150℃,±1℃
  13. 電纜頭對地感應電壓精度:0~1023LSB,線性度優于±5%
  14. 通信頻率(RF):420~440MHz(64個獨立信道自動跳頻) ,通信距離(RF):30~100m(灌膠以后,雙向通信,自動跳頻,11dBm發射功率)
  15. 復位時間:1~48h(出廠前設定),或者通過本地?zé)o線遙控復歸
  16. 可動作次數:3000
  17. 防護等級:IP65
  18. 重量:≤500g
  19. 設計壽命:10年




詳細介紹:

一、產品概述:
  A.架空型故障指示器 AOD-NSA3100HL2-A :
    AOD-NSA3100HL2-A是南京電研全新研發的八合一數字故障指示器(又稱架空二遙故障指示器,架空“四遙”數字故障指示器),適用于110kV以下(含)中性點接地、不接地或者經消弧線圈接地系統的配電架空線路,準確檢測線路接地、短路故障并給出翻牌和閃燈指示,同時預留智能電網故障定位、實時在線監測(監)控系統和配網自動化系統接口。除了接地故障檢測、短路故障監測、翻牌指示、閃燈指示,還具有在線整定故障檢測參數、從導線負荷電流感應自取電、電流電場溫度測量、雙向無線跳頻通信等功能,共計八個主要功能。對于已經灌膠并安裝到架空線路上的NSA3100HL2-A,可在桿子底下采用NSA3100HL2無線調試盒來設置(調整)故障檢測參數,以及遙控指示器翻牌、復歸。
  B.數字故障指示器NSA3100HL2-C:
    NSA3100HL2-C、2-E是南京電研全新研發的八合一數字故障指示器(又稱電纜二遙故障指示器,電纜“四遙”數字故障指示器),適用于110kV以下(含)中性點接地、不接地或者經消弧線圈接地系統的電纜線路,準確檢測線路接地、短路故障并給出自身閃燈和面板閃燈 指示,同時預留智能電網故障定位、實時在線監測(監)控系統和配網自動化系統 接口。除了接地故障檢測、短路故障監測、閃燈指示,還具有在線整定故障檢測參數、從導線負荷電流感應自取電、電流電 場溫度測量、雙向無線跳頻通信等功能,共計八個主要功能。對于已經灌膠并安 裝到電纜線路上的NSA3100HL2-C、2-E,可在桿子底下采用NSA3100HL2無線調試盒來設置(調整)故障檢測參數,以及遙控指示器復歸。
備注:帶電纜頭無線測溫功能的NSA3100HL2-C型號為NSA3100HL2-TC。
二、產品功能特點:
  ◆ 自取電:采用特殊材料和核心技術,當導線負荷電流大于10A時即開始取電;當線路負荷大于30A時,正常工作和本地?zé)o線通訊完全不用后備鋰電池的電量。
  ◆ 短路故障判據:采用速斷過流兩段式電流保護原理,同時檢測線路運行狀態,可有效抑制合閘、重合閘涌流以及反饋送電誤動作,可在線調整參數,檢測更靈敏可靠。也可設置為自適應負荷電流的過流突變判據。
  ◆ 接地故障判據:可監測三相電纜零序電流、單相暫態接地電流、電纜頭對地感應電壓的大小和變化,可在線調整參數,檢測更靈敏可靠。根據現場需要,可檢測不對稱電流源發出的接地信號。
  ◆ 顯示方式: LED閃爍,并可通過光纖接口和面板顯示器異地顯示。
  ◆ 復歸方式:1~48h定時復歸(在線可設置,默認9h),或者智能復歸(搶修故障和恢復送電以后自動復歸),或者本地/遠方通過無線遙控復歸。
  ◆ 電流電壓測量: 遠程實時監測單相電纜負荷電流、三相電纜零序電流、電纜頭對地感應電壓,可替代電流互感器和帶電指示器。
  ◆ 導線測溫【可選】:實時監測電纜的接頭溫度,可替代無線溫度傳感器。
  ◆ 通信方式:內嵌短距離雙向無線跳頻通信RF模塊,通過數據采集器或無線中繼器實現遠程GPRS數據通信。
  ◆ 停電裝卸:為安全起見,須停電安裝。
  ◆ 防銹死設計:壓線板采用不銹鋼材料,不會與電纜“熔”為一體;卡線結構采用不銹鋼導磁材料和防銹工藝設計。
  ◆ 防拒動設計:導磁回路采用大截面設計,導磁性能好,測量精度和靈敏度高。在農網線路小負荷電流、小突變電流場合也能正確指示,不拒動;在城網線路兩相接地短路或者緩慢過流時也能靈敏啟動。
  ◆ 防誤動設計:防空載合閘涌流誤動,防重合閘期間非故障分支誤動。
三. 技術參數
  1. 線路電壓:任意
  2. 負荷電流:0~100A;0~600A(默認);0~1200A
  3. 零序電流:0~60A
  4. 導線直徑:8~40mm(單相電纜)、80~160mm(三相電纜)
  5. 最大接地阻抗:500Ω
  6. 最大短路電流:40kA
  7. 后備電源:8.5Ah/3.6V長壽命一次性鋰亞電池(指示器);2.4Ah/3.6V長壽命一次性鋰亞電池(面板顯示器);
  8. 取電功率:100uA~100mA/3.6V(對應一次負荷電流20A~600A)
  9. 靜態平均功耗:40uA/3.6V(指示器);20uA/3.6V(面板顯示器)
  10. 動態平均功耗:60uA/3.6V(每分鐘發送一次數據時)
  11. 電流精度:±2%(負荷電流為100A時)或者±2A(負荷電流小于20A時)
  12. 溫度精度(可選):-55~150℃,±1℃
  13. 電纜頭對地感應電壓精度:0~1023LSB,線性度優于±5%
  14. 通信頻率(RF):420~440MHz(64個獨立信道自動跳頻) ,通信距離(RF):30~100m(灌膠以后,雙向通信,自動跳頻,11dBm發射功率)
  15. 復位時間:1~48h(出廠前設定),或者通過本地?zé)o線遙控復歸
  16. 可動作次數:3000
  17. 防護等級:IP65
  18. 重量:≤500g
  19. 設計壽命:10年
