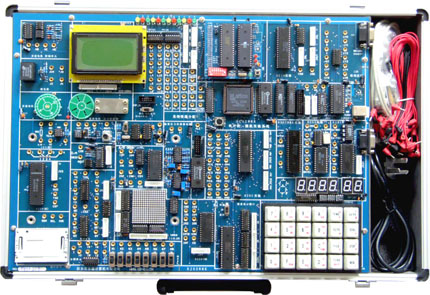

產品介紹：
一、系統組成：
·硬件：
（1）仿真器與單片機系統擴展：51/96單片機仿真器，用戶CPU（AT89S52），64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/ 輸出：128*64 LCD圖文電路，字符式1602 LCD，16*16 LED點陣電路，6位靜態數碼管顯示電路，十六位乒乓開關，八位按鈕開關，十六位邏輯電平顯示，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口，PWM電路，VGA接口，IC-8、IC-14、IC-16、IC-20、IC-28、IC-40（鎖緊）等集成電路插座。
（3）常用接口芯片：8155、8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看門狗MAX813L、74LS138等；
（4）控制對象：小直流電機閉環控制、步進電機、溫度閉環控制、壓力、繼電器、電子音響喇叭、IC卡讀寫、語音錄放(含話筒、喇叭)、十字路口交通燈模型等；
（5）新型實用接口電路：數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日歷鐘（PCF8563）、AT24C02、LM331（V/F）、串行EEPROM（AT93C46）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。
（6）EDA接口：配置EDA下載板和相應IO接口，支持altera、lattice、xilinx三家公司CPLD/FPGA芯片實驗開發。
（7）信號源、儀表：
· 配備函數信號發生器,提供三角波、正弦波、方波三種信號輸出，信號頻率2HZ～
90KHZ可調，幅度VPP為10V連續可調。
·配備數字式直流電壓表，測壓范圍-30V～+30V，精度0.1V。
·配備數字式頻率計,測頻范圍0～300KHZ
·提供固定脈沖分頻信號：1HZ、4HZ、8HZ、64HZ、256HZ、1KHZ、8KHZ、500KHZ、1MHZ、4MHZ、6MHZ、12MHZ、24MHZ。
·軟件：
系統配置Win98/2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。
·電源：
系統內置高性能直流穩壓電源、漏電斷路器。
·機箱：
為臺式機，由控制屏和實驗桌組成，控制屏有兩大塊的雙面印刷線路板組成。
二、主要特點
（1）高性能仿真器：實驗儀內置51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。
（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（3）二次開發：主機板留有系統總線接口，通過單片機仿真器調試用戶系統。
（4）在線下載：不需編程器，可直接燒錄AT89S5X單片機。
（5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運
行的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
（6）支持EDA開發：實現EDA、單片機實驗需求。
（7）閉環控制：對溫度、轉速等控制對象實行PID自動控制。
三、實驗項目
軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒灒?/span>
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 /8155 A、B、C口輸出方波實驗；
（6）8255/8155 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
（12）通用打印機實驗；☆
（13）微型打印機打印字符、曲線、漢字實驗；☆
（14）日歷時鐘DS12887控制實驗；☆
(15) I2C儲存卡讀寫實驗；
（16）語音芯片ISD1420控制實驗（錄音）；
（17）語音芯片ISD1420控制實驗（放音）；
（18）繼電器控制實驗；
（19）步進電機控制；
（20）8253方波實驗；
（21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）溫度壓力實驗；
（29）CAN總線通訊接口實驗；
（30）以太網TCP/IP協議接口實驗；
（31）USB2.0通訊接口實驗。
（32）DS18B20單總線溫度測量實驗
（33）紅外線遙控收發實驗
（34）TLC549串行A/D轉換實驗
（35）TLC5615 10位D/A串行轉換實驗
（36）PCF8563 I2C日歷時鐘實驗
（37）看門狗實驗
（38）PWM實驗
（39）74LS138譯碼器實驗
（40）串并轉換（7 4 L S 1 6 4），擴展2位七段LED實驗
（41）并串轉換（7 4 L S 1 6 5）實驗
（42）LM331電壓/頻率轉換實驗
（43）十字路口交通燈模型控制實驗
（44）AT24C02 I2C總線存儲器讀寫實驗
（45）串行存儲芯片93C46讀寫實驗
（46）交通信號燈的控制實驗
（47）直流電機閉環控制實驗（PID調節閉環控制）
（48）溫度測量控制（PID調節閉環控制）
可編程CPLD／ＦＰＧＡ部分實驗
isplsi1032下載應用實驗,其它公司下載板為選配實驗。
自行擴展實驗
通過IC擴展區用戶可自行擴展各種數字電路、單片機應用實驗。
說明：實驗項目打“☆”號為選配擴展卡實驗。
|
