一、系統簡介

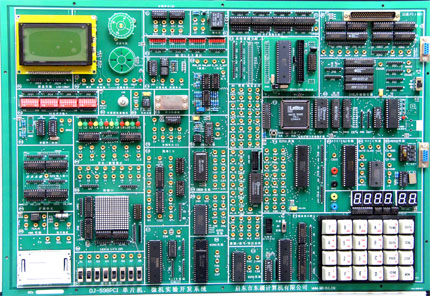

本系統是《MCS-51/96單片機原理與接口》、《十六位微機原理與接口》、《32位微機原理與接口》、《單片機控制技術》、《自動化控制》、《EDA》等課程教學的最佳配套實驗設備。在DJ598KC基礎上增加32位PCI接口，以小系統、多功能、易擴展為設計思想，主板以《DJ-51/96/88系列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學?？梢詮男枰霭l(fā)，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、系統組成：
·硬件：
（1）8/16位系統組成：51 / 96 CPU卡（仿真器外接），8088CPU，系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）32位接口單元：32位開關邏輯電平輸入/ 輸出顯示電路，32位I/O接口電路，32存儲器電路，32位PCI 接口驅動電路，32位PCI 接口卡（由PCI9054、93C56組成）。
（3）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。
（4）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；
（5）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
（6）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。
（7）可選配邏輯分析儀；
·軟件：
系統配置2000/xp等操作平臺的單片機·微機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點
（1）系統自動識別CPU：598PCI是集51、96、8088、PCI于一體的四合一實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51卡、96卡、32位PCI卡，構成8/16/32位實驗開發系統，結構緊湊，資源充分共享，自動識別CPU的類型。
（2）仿真器外置：實驗儀外置DJ-208型51/96通用單片機仿真器（這樣仿真器可單獨使用），64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。也可選用Keil51_CPU卡仿真51單片機實驗系統。
（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。
（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（7）二種工作方式：一是聯PC機運行（32位只能聯PC機運行），在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。 另配有Labview虛擬儀器實驗例程
四、實驗項目
（一）51單片機實驗
軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序實驗；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
（12）通用打印機實驗；（打印機選配☆）
（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配☆）
（14）I2C儲存卡讀寫實驗；
（15）繼電器控制實驗；
（16）步進電機控制；
（17）8253方波實驗；
（18）小直流電機調速實驗；
（19）16*16 LED點陣顯示實驗；
（20）128*64 LCD液晶顯示實驗；
（21）8250可編程異步通訊接口實驗（自發自收）；
（22）8251可編程通訊接口實驗（與PC機）；
（23）單片機RS232/485串行發送實驗（雙機通訊）；
（24）單片機RS232/485串行接收實驗（雙機通訊）；
（25）DS18B20單總線溫度測量實驗
（26）壓力實驗；
（27）PWM實驗
（28）射極跟隨器
擴展卡實驗（選配）☆
（1）POD1擴展卡主持以下實驗：
·看門狗實驗
·紅外線遙控收發實驗
·165并轉串
·164串轉并
·查詢式鍵盤
（2）POD2擴展卡主持以下實驗：
·LM331 V/F、F/V實驗
·138譯碼
（3）POD3擴展卡主持以下實驗：
·串行EEPROM 93C46讀寫實驗
·I2C AT24C02讀寫實驗
·TLC549串行A/D轉換實驗
·TLC5615 10位D/A串行轉換實驗
·PCF8563 I2C日歷時鐘實驗
（4）POD4擴展卡主持以下實驗：
·ISD1420 語音錄放
（5）POD5擴展卡：
·40芯鎖緊大孔引出，擴展主板以外接口芯片用。
（6）POD1032擴展卡：
·主持Lattice公司：ISP1032E芯片實驗開發。
（7）POD1C3擴展卡：
·主持Atera公司：EP1C3T144芯片實驗開發。
（8）POD1C6擴展卡：
·主持Atera公司：EP1C6T144芯片實驗開發。
（9）CAN卡：CAN總線通訊接口實驗
（10）以太網卡：以太網TCP/IP協議接口實驗
（11）USB2.0卡：USB2.0通訊接口實驗。
（二）96單片機實驗
軟件實驗
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)數字區傳送子程序
(5)數據排序實驗
(6)查找相同個數
(7)無符號雙字節快速乘法子程序
(8)多分支程序
硬件實驗
(1)P1口亮燈實驗
(2) P1口轉彎燈實驗
(3) P2.6口輸入，P1口輸出
(4)工業順序控制
(5) 8255 A、B、C口輸出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通燈
(8)簡單I/O擴展
(9) A/D轉換實驗
(10)D/A轉換實驗
(11)8279鍵盤顯示實驗
(12)通用打印機 ☆
(13)繼電器控制
(14)8253方波
(15)步進電機控制
（三）8086微機實驗
軟件實驗：
（1）二進制多位加法實驗
（2）二進制轉換為BCD碼實驗
（3）BCD碼轉換為二進制碼
(4）十進制數的BCD碼相減運算
（5）內存清零實驗
（6）數碼顯示實驗
（7）求最大數和最小數
（8）數據塊傳送實驗
（9）分支程序設計。
硬件實驗 ：
（1）A/D轉換實驗
（2）D/A轉換實驗（一）
（3）D/A轉換實驗（二）
（4）8255A并行口實驗（一）
（5）8255A并行口實驗（二）
（6）定時器/計數器實驗
（7）8259單級中斷控制器實驗
（8）串行口發送實驗（雙機通訊）
（9）串行口接收實驗（雙機通訊）
（10）小直流電機調速實驗；
（11）步進電機控制
（12）繼電器控制
（13）存貯器讀寫實驗
（14）電子琴實驗
（15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊
（17）16*16 LED點陣顯示實驗
（18）128*64 LCD液晶顯示實驗
（19）8237 DMA傳送實驗
（20）8250可編程異步通訊接口實驗
（21）8279 鍵盤顯示實驗
（22）溫度測量實驗
（23）壓力測量實驗
擴展卡實驗（選配）☆
（1）POD4擴展卡主持以下實驗：
·ISD1420 語音錄放
（2）POD5擴展卡：
·40芯鎖緊大孔引出，擴展主板以外接口芯片用。
（四) PC機32位接口實驗系統
1、實模式原理實驗
（1）顯示程序實驗 （2）數據傳送程序實驗 （3）數碼轉換程序實驗
（4）運算類程序實驗 （5）分支程序實驗 （6）循環程序實驗
（7）子程序實驗 （8）綜合設計程序實驗
2、保護模式原理實驗
（1）描述符及描述符表實驗 （2）任務內控制轉移實驗 （3）任務切換實驗
（4）中斷/異常處理實驗 （5）虛擬8086環境實驗 （6）實模式與保護模式間切換實驗
3、32位微機接口技術實驗
（1）基本I/O接口設計實驗 （2）地址譯碼電路設計實驗 （3）32位存儲器擴展實驗
（4）8259中斷控制器實驗 （5）8255并口控制器應用實驗（6）8251串口控制器應用實驗
（7）8253定時/計數器應用實驗 （8）A/D轉換實驗 （9）D/A轉換實驗
（10）電子發聲設計實驗 （11）鍵盤掃描及顯示設計實驗
（12）點陣LED顯示設計實驗 （13）LCD液晶顯示設計實驗（須選配LCD單元）
（14）紅外實驗(選配)
4、微機控制應用實驗
（1）直流電機閉環調速實驗 （2）溫度閉環控制實驗
（3）步進電機控制實驗
5、Windows下的PCI設備驅動程序及其接口應用設計實驗
（1）PCI總線配置操作實驗 （2）WDM驅動程序設計實驗
（3）I/O操作設計實驗 （4）存儲器操作設計實驗
（5）中斷處理設計實驗 （6）信號發生器設計實驗
（7）溫度閉環控制系統設計實驗
6、PCI總線擴展應用設計實驗（須選配PCI總線應用開發板）
說明：實驗項目打“☆”號為選配實驗。
