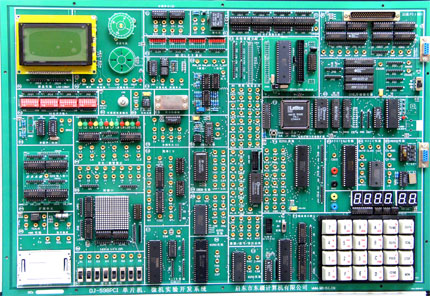

一、系統簡介
本系統是《MCS-51/96單片機原理與接口》、《十六位微機原理與接口》、《32位微機原理與接口》、《單片機控制技術》、《自動化控制》、《EDA》等課程教學的最佳配套實驗設備。在DJ598KC基礎上增加32位PCI接口,以小系統、多功能、易擴展為設計思想,主板以《DJ-51/96/88系列單片機·微機實驗指導書》實驗為主,增加地址總線、數據總線、控制總線引出和擴展單元(區),這樣學校可以從需要出發,選配各種擴展模塊,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境,也是科研、開發工作者的得力助手。
二、系統組成:
·硬件:
(1)8/16位系統組成:51 / 96 CPU卡(仿真器外接),8088CPU,系統控制芯片(1032),64K程序存儲器(w27c512),64K數據存儲器(61256x2),開放式4*6鍵盤電路,開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。
(2)32位接口單元:32位開關邏輯電平輸入/ 輸出顯示電路,32位I/O接口電路,32存儲器電路,32位PCI 接口驅動電路,32位PCI 接口卡(由PCI9054、93C56組成)。
(3)輸入/ 輸出:128*64 LCD圖文電路(或字符式1602 LCD),單脈沖發生器,8MH時鐘分頻,8位開關邏輯電平輸入/ 輸出電路,排針∕鎖緊孔轉接口、16*16 LED點陣電路,音頻功放,0~5V可調模擬量,PWM電路、射極跟隨器,ISP在線下載接口,打印口,用戶串行接口。
(4)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等;
(5)控制對象:喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等;
(6)擴展單元接口:提供總線接口,可自行擴展設計或選配我公司各種擴展模塊。
(7)可選配邏輯分析儀;
·軟件:
系統配置2000/xp等操作平臺的單片機·微機仿真調試軟件,支持匯編、C51語言編譯、調試;單片機在線下載軟件等。
·電源:
系統內置高性能直流穩壓電源。
·機箱:
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點
(1)系統自動識別CPU:598PCI是集51、96、8088、PCI于一體的四合一實驗系統。該系統以8088實驗系統作為基板,自成一體,可單獨作為8086微機原理和接口實驗使用,也可分別疊插51卡、96卡、32位PCI卡,構成8/16/32位實驗開發系統,結構緊湊,資源充分共享,自動識別CPU的類型。
(2)仿真器外置:實驗儀外置DJ-208型51/96通用單片機仿真器(這樣仿真器可單獨使用),64K數據空間、64K程序空間全部開放,不占用CPU資源,采用雙CPU模式,仿真CPU和實驗CPU獨立運行,軟件提供單步、斷點、暫停、全速運行等調試功能。也可選用Keil51_CPU卡仿真51單片機實驗系統。
(3)支持EDA開發:通過選配EDA擴展卡,實現EDA和單片機兩合一,可分別控制實驗電路。
(4)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(5)二次開發:系統將地址總線、數據總線、控制總線全部引出,主機板留有擴展單元,通過單片機仿真器調試用戶系統。
(6)在線下載:在線編程自動識別,無需開關切換,不需編程器,可直接燒錄AT89S5X單片機。
(7)二種工作方式:一是聯PC機運行(32位只能聯PC機運行),在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用EPROM中的實驗程序完成實驗。 另配有Labview虛擬儀器實驗例程
四、實驗項目
(一)51單片機實驗
軟件實驗
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)數據區傳送子程序;
(5)數據排序?qū)嶒灒?
(6)查找相同數據個數;
(7)無符號雙字節快速乘法子程序;
(8)多分支程序;
(9)脈沖計數實驗;
(10)電腦時鐘實驗。
硬件實驗
(1)P1口亮燈實驗;
(2)P1口轉彎燈實驗;
(3)P3.3口輸入,P1口輸出實驗;
(4)工業順序控制實驗;
(5)8255 A、B、C口輸出方波實驗;
(6)8255 PA口控制PB口;
(7)8255控制交通燈;
(8)簡單I/O擴展實驗;
(9)A/D0809轉換實驗;
(10)D/A0832轉換實驗;
(11)8279鍵盤顯示實驗;
(12)通用打印機實驗;(打印機選配☆)
(13)微型打印機打印字符、曲線、漢字實驗;(打印機選配☆)
(14)I2C儲存卡讀寫實驗;
(15)繼電器控制實驗;
(16)步進電機控制;
(17)8253方波實驗;
(18)小直流電機調速實驗;
(19)16*16 LED點陣顯示實驗;
(20)128*64 LCD液晶顯示實驗;
(21)8250可編程異步通訊接口實驗(自發自收);
(22)8251可編程通訊接口實驗(與PC機);
(23)單片機RS232/485串行發送實驗(雙機通訊);
(24)單片機RS232/485串行接收實驗(雙機通訊);
(25)DS18B20單總線溫度測量實驗
(26)壓力實驗;
(27)PWM實驗
(28)射極跟隨器
擴展卡實驗(選配)☆
(1)POD1擴展卡主持以下實驗:
·看門狗實驗
·紅外線遙控收發實驗
·165并轉串
·164串轉并
·查詢式鍵盤
(2)POD2擴展卡主持以下實驗:
·LM331 V/F、F/V實驗
·138譯碼
(3)POD3擴展卡主持以下實驗:
·串行EEPROM 93C46讀寫實驗
·I2C AT24C02讀寫實驗
·TLC549串行A/D轉換實驗
·TLC5615 10位D/A串行轉換實驗
·PCF8563 I2C日歷時鐘實驗
(4)POD4擴展卡主持以下實驗:
·ISD1420 語音錄放
(5)POD5擴展卡:
·40芯鎖緊大孔引出,擴展主板以外接口芯片用。
(6)POD1032擴展卡:
·主持Lattice公司:ISP1032E芯片實驗開發。
(7)POD1C3擴展卡:
·主持Atera公司:EP1C3T144芯片實驗開發。
(8)POD1C6擴展卡:
·主持Atera公司:EP1C6T144芯片實驗開發。
(9)CAN卡:CAN總線通訊接口實驗
(10)以太網卡:以太網TCP/IP協議接口實驗
(11)USB2.0卡:USB2.0通訊接口實驗。
(二)96單片機實驗
軟件實驗
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)數字區傳送子程序
(5)數據排序?qū)嶒?br />
(6)查找相同個數
(7)無符號雙字節快速乘法子程序
(8)多分支程序
硬件實驗
(1)P1口亮燈實驗
(2) P1口轉彎燈實驗
(3) P2.6口輸入,P1口輸出
(4)工業順序控制
(5) 8255 A、B、C口輸出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通燈
(8)簡單I/O擴展
(9) A/D轉換實驗
(10)D/A轉換實驗
(11)8279鍵盤顯示實驗
(12)通用打印機 ☆
(13)繼電器控制
(14)8253方波
(15)步進電機控制
(三)8086微機實驗
軟件實驗:
(1)二進制多位加法實驗
(2)二進制轉換為BCD碼實驗
(3)BCD碼轉換為二進制碼
(4)十進制數的BCD碼相減運算
(5)內存清零實驗
(6)數碼顯示實驗
(7)求最大數和最小數
(8)數據塊傳送實驗
(9)分支程序設計。
硬件實驗 :
(1)A/D轉換實驗
(2)D/A轉換實驗(一)
(3)D/A轉換實驗(二)
(4)8255A并行口實驗(一)
(5)8255A并行口實驗(二)
(6)定時器/計數器實驗
(7)8259單級中斷控制器實驗
(8)串行口發送實驗(雙機通訊)
(9)串行口接收實驗(雙機通訊)
(10)小直流電機調速實驗;
(11)步進電機控制
(12)繼電器控制
(13)存貯器讀寫實驗
(14)電子琴實驗
(15)簡單I/O口擴展實驗
(16)8251可編程通訊接口和PC機通訊
(17)16*16 LED點陣顯示實驗
(18)128*64 LCD液晶顯示實驗
(19)8237 DMA傳送實驗
(20)8250可編程異步通訊接口實驗
(21)8279 鍵盤顯示實驗
(22)溫度測量實驗
(23)壓力測量實驗
擴展卡實驗(選配)☆
(1)POD4擴展卡主持以下實驗:
·ISD1420 語音錄放
(2)POD5擴展卡:
·40芯鎖緊大孔引出,擴展主板以外接口芯片用。
(四) PC機32位接口實驗系統
1、實模式原理實驗
(1)顯示程序?qū)嶒?nbsp; (2)數據傳送程序?qū)嶒?nbsp; (3)數碼轉換程序?qū)嶒?
(4)運算類程序?qū)嶒?nbsp; (5)分支程序?qū)嶒?nbsp; (6)循環程序?qū)嶒?
(7)子程序?qū)嶒?nbsp; (8)綜合設計程序?qū)嶒?
2、保護模式原理實驗
(1)描述符及描述符表實驗 (2)任務內控制轉移實驗 (3)任務切換實驗
(4)中斷/異常處理實驗 (5)虛擬8086環境實驗 (6)實模式與保護模式間切換實驗
3、32位微機接口技術實驗
(1)基本I/O接口設計實驗 (2)地址譯碼電路設計實驗 (3)32位存儲器擴展實驗
(4)8259中斷控制器實驗 (5)8255并口控制器應用實驗(6)8251串口控制器應用實驗
(7)8253定時/計數器應用實驗 (8)A/D轉換實驗 (9)D/A轉換實驗
(10)電子發聲設計實驗 (11)鍵盤掃描及顯示設計實驗
(12)點陣LED顯示設計實驗 (13)LCD液晶顯示設計實驗(須選配LCD單元)
(14)紅外實驗(選配)
4、微機控制應用實驗
(1)直流電機閉環調速實驗 (2)溫度閉環控制實驗
(3)步進電機控制實驗
5、Windows下的PCI設備驅動程序及其接口應用設計實驗
(1)PCI總線配置操作實驗 (2)WDM驅動程序設計實驗
(3)I/O操作設計實驗 (4)存儲器操作設計實驗
(5)中斷處理設計實驗 (6)信號發生器設計實驗
(7)溫度閉環控制系統設計實驗
6、PCI總線擴展應用設計實驗(須選配PCI總線應用開發板)
說明:實驗項目打“☆”號為選配實驗。
