產品介紹：

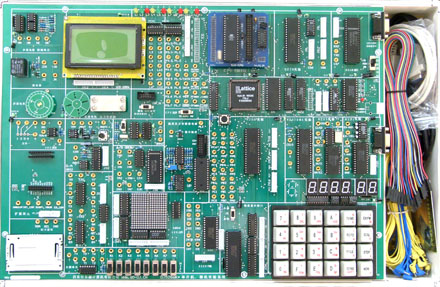

AOD-DJ598KB單片機·微機三合一實驗開發系統
一、系統簡介
本系統是《MCS-51/ 96單片機原理與接口》、《十六位微機原理與接口》、《單片機控制技術》、《自動化控制》等課程教學的最佳配套實驗設備。在DJ598K基礎上把仿真器改為外置，主板以《DJ-51/96/88系列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、系統組成：
·硬件：
（1）開發系統組成：單片機仿真器，89S52CPU卡，80C196 CPU卡，8088CPU，系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，16*16 LED點陣電路，音頻功放，0～5V可調模擬量，ISP在線下載接口，打印口，用戶串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；
（4）控制對象：喇叭、溫度、IC卡讀寫、小型直流電機、步進電機、壓力傳感器、繼電器等；
（5）可選配邏輯分析儀；
·軟件：
系統配置2000/xp等操作平臺的單片機·微機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點
（1）系統自動識別CPU：598KB是集51、96、8088三大系列CPU于一體的三合一實驗系統，內置51/96單片機仿真器和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。
（2）仿真器外置：DJ-208型51/96通用單片機仿真器外置，這樣仿真器可單獨使用。64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。也可選用Keil51_CPU卡仿真51單片機實驗系統。
（3）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（4）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（5）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（6）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
四、實驗項目
（一）51單片機實驗
軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒灒?/span>
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
（12）通用打印機實驗；（打印機選配☆）
（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配☆）
（14）I2C儲存卡讀寫實驗；
（15）繼電器控制實驗；
（16）步進電機控制；
（17）8253方波實驗；
（18）小直流電機調速實驗；
（19）16*16 LED點陣顯示實驗；
（20）128*64 LCD液晶顯示實驗；
（21）8250可編程異步通訊接口實驗（自發自收）；
（22）8251可編程通訊接口實驗（與PC機）；
（23）單片機RS232/485串行發送實驗（雙機通訊）；
（24）單片機RS232/485串行接收實驗（雙機通訊）；
（25）溫度控制實驗
（26）壓力實驗；
（27）ISP單片機最小系統實驗；
（二）96單片機實驗
軟件實驗
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)數字區傳送子程序
(5)數據排序?qū)嶒?br />
(6)查找相同個數
(7)無符號雙字節快速乘法子程序
(8)多分支程序
硬件實驗
(1)P1口亮燈實驗
(2) P1口轉彎燈實驗
(3) P2.6口輸入，P1口輸出
(4)工業順序控制
(5) 8255 A、B、C口輸出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通燈
(8)簡單I/O擴展
(9) A/D轉換實驗
(10)D/A轉換實驗
(11)8279鍵盤顯示實驗
(12)通用打印機 ☆
(13)繼電器控制
(14)8253方波
(15)步進電機控制
（三）8086微機實驗
軟件實驗：
（1）二進制多位加法實驗
（2）二進制轉換為BCD碼實驗
（3）BCD碼轉換為二進制碼
(4）十進制數的BCD碼相減運算
（5）內存清零實驗
（6）數碼顯示實驗
（7）求最大數和最小數
（8）數據塊傳送實驗
（9）分支程序設計。
硬件實驗 ：
（1）A/D轉換實驗
（2）D/A轉換實驗（一）
（3）D/A轉換實驗（二）
（4）8255A并行口實驗（一）
（5）8255A并行口實驗（二）
（6）定時器/計數器實驗
（7）8259單級中斷控制器實驗
（8）串行口發送實驗（雙機通訊）
（9）串行口接收實驗（雙機通訊）
（10）小直流電機調速實驗；
（11）步進電機控制
（12）繼電器控制
（13）存貯器讀寫實驗
（14）電子琴實驗
（15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊
（17）16*16 LED點陣顯示實驗
（18）128*64 LCD液晶顯示實驗
（19）8237 DMA傳送實驗
（20）8250可編程異步通訊接口實驗
（21）8279 鍵盤顯示實驗
（22）溫度測量實驗
（23）壓力測量實驗
說明：實驗項目打“☆”號為選配實驗。
|
