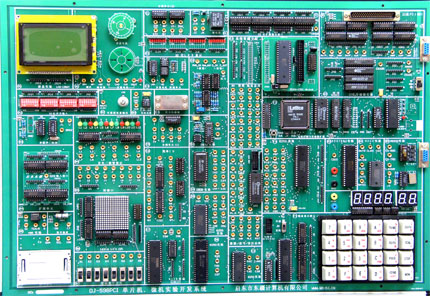

AOD-DJ598KC開放型單片機·微機實驗開發系統
產品介紹:
一、系統簡介
本系統是《MCS-51/ 96單片機原理與接口》、《十六位微機原理與接口》、《單片機控制技術》、《C8051Fxxx高速SOC單片機原理及應用》、《AVR ATMEGA16單片機原理及應用》、《自動化控制》、《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想,主板以《DJ-51/96/88系列單片機·微機實驗指導書》實驗為主,增加地址總線、數據總線、控制總線引出和擴展單元(區),這樣學??梢詮男枰霭l(fā),選配各種擴展模塊,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境,也是科研、開發工作者的得力助手。
二、系統組成:
·硬件:
(1)開發系統組成:由8088實驗開發系統作為基板,51/196/C8051F/AVR/EDA/ARM等為插卡,免除了數據選擇開關,減少了插卡引腳,提高了機器性能,使操作更方便,主機自動識別CPU類型,自動切換不同CPU的三總線連接,使用極其方便。系統控制芯片為Lattice1032,64K程序存儲器(w27c512),64K數據存儲器(61256x2),開放式4*6鍵盤電路,開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。
(2)輸入/ 輸出:128*64 LCD圖文電路(或字符式1602 LCD),單脈沖發生器,8MH時鐘分頻,8位開關邏輯電平輸入/ 輸出電路,排針∕鎖緊孔轉接口、16*16 LED點陣電路,音頻功放,0~5V可調模擬量,PWM電路、射極跟隨器,ISP在線下載接口,打印口,用戶串行接口。
(3)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等;
(4)控制對象:喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等;
(5)擴展單元接口:提供總線接口,可自行擴展設計或選配我公司各種擴展模塊。
(6) 可選配邏輯分析儀
(7).選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗
·軟件:
系統配置2000/xp等操作平臺的單片機仿真調試軟件,支持匯編、C51語言編譯、調試;單片機在線下載軟件等。
·電源:
系統內置高性能直流穩壓電源。
·插孔
系統采用鎖緊式鍍金大孔座,既美觀大氣,又接觸可靠、方便實驗連接。
·機箱:
系統配置輕便鋁合金箱子作為實驗儀機箱, 色澤造型高雅氣派,箱體牢固可靠,不變形,重量輕,絕緣安全性能好,開關箱蓋方便可靠, 外型美觀。
三、系統主要特點
(1)系統自動識別CPU:598KC是集51、96、8088三大系列CPU于一體的三合一實驗系統,內置51/96單片機仿真器和8088實驗系統。該系統以8088實驗系統作為基板,自成一體,可單獨作為8086微機原理和接口實驗使用,也可分別疊插51或96CPU卡,構成51/96單片機實驗開發系統,結構緊湊,資源充分共享,無總線開關切換,自動識別CPU的類型。
(2)仿真器配置:實驗儀配置的DJ-208型51/96通用單片機仿真器,64K數據空間、64K 程序空間全部開放,不占用CPU資源,采用雙CPU模式,仿真CPU和實驗CPU獨立運行,軟件提供單步、斷點、暫停、全速運行等調試功能。該實驗儀也可選配Keil-C仿真器,支持Keil-C軟件。在線仿真、在線編程下載,自動識別,無需開關切換,用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。
(3)仿真C8051F 單片機(SOC):選配DJ-C8051F 仿真系統,可對嵌入式系統C8051F 單片機(SOC)實驗、開發的。
(4)仿真AVR ATMEGA16單片機:選配JTAG-ICE仿真系統,可對AVR系統ATMEGA16 單片機實驗、開發的。
(5)支持EDA開發:通過選配EDA擴展卡,實現EDA和單片機兩合一,可分別控制實驗電路。
(6)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(7)二次開發:系統將地址總線、數據總線、控制總線全部引出,主機板留有擴展單元,通過單片機仿真器調試用戶系統。
(8)在線下載:在線編程自動識別,無需開關切換,不需編程器,可直接燒錄AT89S5X單片機。
(9)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用EPROM中的55個實驗程序完成實驗。 另配有Labview虛擬儀器實驗例程
四、實驗項目
(一)51單片機實驗
軟件實驗
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)數據區傳送子程序;
(5)數據排序實驗;
(6)查找相同數據個數;
(7)無符號雙字節快速乘法子程序;
(8)多分支程序;
(9)脈沖計數實驗;
(10)電腦時鐘實驗。
硬件實驗
(1)P1口亮燈實驗;
(2)P1口轉彎燈實驗;
(3)P3.3口輸入,P1口輸出實驗;
(4)工業順序控制實驗;
(5)8255 A、B、C口輸出方波實驗;
(6)8255 PA口控制PB口;
(7)8255控制交通燈;
(8)簡單I/O擴展實驗;
(9)A/D0809轉換實驗;
(10)D/A0832轉換實驗;
(11)8279鍵盤顯示實驗;
(12)通用打印機實驗;(打印機選配☆)
(13)微型打印機打印字符、曲線、漢字實驗;(打印機選配☆)
(14)I2C儲存卡讀寫實驗;
(15)繼電器控制實驗;
(16)步進電機控制;
(17)8253方波實驗;
(18)小直流電機調速實驗;
(19)16*16 LED點陣顯示實驗;
(20)128*64 LCD液晶顯示實驗;
(21)8250可編程異步通訊接口實驗(自發自收);
(22)8251可編程通訊接口實驗(與PC機);
(23)單片機RS232/485串行發送實驗(雙機通訊);
(24)單片機RS232/485串行接收實驗(雙機通訊);
(25)DS18B20單總線溫度測量實驗
(26)壓力實驗;
(27)PWM實驗
(28)射極跟隨器
(29)看門狗實驗
(30)串并轉換實驗(74LS164)
(31)并串轉換實驗(74LS165)
(32)查詢式鍵盤實驗(選配)
(33)紅外線遙控收發實驗
(34)LM331 V/F、F/V實驗
(35)138譯碼實驗
(36)串行EEPROM 93C46讀寫實驗
(37) I2C AT24C02讀寫實驗
(38)TLC549串行A/D轉換實驗
(39)TLC5615 10位D/A串行轉換實驗
(40)PCF8563 I2C日歷時鐘實驗
(41)日歷時鐘DS12887控制實驗(選配)
(42)語音芯片ISD1730控制實驗(錄音)
(43)語音芯片ISD1730控制實驗(放音)
(44)CAN總線通訊接口實驗(選配)
(45)以太網TCP/IP協議接口實驗(選配)
(46)USB2.0通訊接口實驗(選配)
(47)非接觸式IC卡模塊實驗(選配)
(48)電子音樂實驗
(二)96單片機實驗
軟件實驗
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)數字區傳送子程序
(5)數據排序實驗
(6)查找相同個數
(7)無符號雙字節快速乘法子程序
(8)多分支程序
硬件實驗
(1)P1口亮燈實驗
(2) P1口轉彎燈實驗
(3) P2.6口輸入,P1口輸出
(4)工業順序控制
(5) 8255 A、B、C口輸出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通燈
(8)簡單I/O擴展
(9) A/D轉換實驗
(10)D/A轉換實驗
(11)8279鍵盤顯示實驗
(12)通用打印機 ☆
(13)繼電器控制
(14)8253方波
(15)步進電機控制
(三)8086微機實驗
軟件實驗:
(1)二進制多位加法實驗
(2)二進制轉換為BCD碼實驗
(3)BCD碼轉換為二進制碼
(4)十進制數的BCD碼相減運算
(5)內存清零實驗
(6)數碼顯示實驗
(7)求最大數和最小數
(8)數據塊傳送實驗
(9)分支程序設計。
硬件實驗 :
(1)A/D轉換實驗
(2)D/A轉換實驗(一)
(3)D/A轉換實驗(二)
(4)8255A并行口實驗(一)
(5)8255A并行口實驗(二)
(6)定時器/計數器實驗
(7)8259單級中斷控制器實驗
(8)串行口發送實驗(雙機通訊)
(9)串行口接收實驗(雙機通訊)
(10)小直流電機調速實驗;
(11)步進電機控制
(12)繼電器控制
(13)存貯器讀寫實驗
(14)電子琴實驗
(15)簡單I/O口擴展實驗
(16)8251可編程通訊接口和PC機通訊
(17)16*16 LED點陣顯示實驗
(18)128*64 LCD液晶顯示實驗
(19)8237 DMA傳送實驗
(20)8250可編程異步通訊接口實驗
(21)8279 鍵盤顯示實驗
(22)溫度測量實驗
(23)壓力測量實驗
擴展卡實驗(選配)
(1)POD5擴展卡:
·40芯鎖緊大孔引出,擴展主板以外接口芯片用。
(2)POD1032擴展卡:
·主持Lattice公司:ISP1032E芯片實驗開發。
(3)POD1C3擴展卡:
·主持Atera公司:EP1C3T144芯片實驗開發。
(4)POD1C6擴展卡:
·主持Atera公司:EP1C6T144芯片實驗開發。
(5)模擬組態控制實驗:(USB接口)
(6)單片機課程設計實驗平臺(51選配)
乒乓球游戲設計 搶答器設計 音樂盒的制作
溫度巡回檢測系統 計算器實驗 電子密碼鎖
超聲波測距 汽車倒車雷達 生產線貨物自動計數設備
數顯頻率計實驗
