產品介紹:
一、主要特點

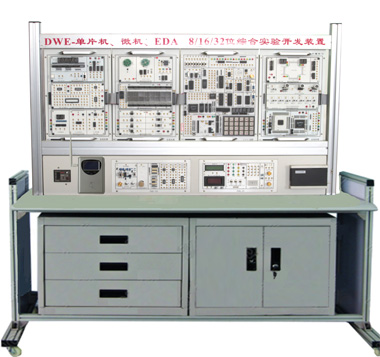

AOD-DJDWE單片機·微機·CPLD/FPGA·網絡接口開發綜合實驗裝置(簡稱系統),CPU配置靈活,擴展無極限。涵蓋了MCS-51單片機、MCS-96單片機、INTEL8088微機、32位微機原理與接口、CPLD/FPGA、單片機網絡接口應用等多種技術,提供了優化的軟件和硬件集成環境,適合“單片機原理及接口技術”、“微機控制技術”、“微機原理與接口”、“CPLD/FPGA原理及其應用技術”教學實驗大綱要求,配有豐富的外圍接口電路,提供完善的實驗例程,是各高等院校開展微處理器教學、課程設計、電子設計競賽及科研開發的理想設備。
系統由實驗臺和活動掛箱及擴展模塊組成。實驗臺美觀大方,尺寸可選;活動掛箱包括CPU掛箱、BUS總線掛箱。CPU掛箱上有CPU卡接口插座,可以分別插上51CPU卡,KeilCPU卡,96CPU卡,88CPU卡構成不同的仿真實驗開發系統;每個BUS總線掛箱最多可以插三個接口模塊,每個接口模塊有2~8個實驗。
1.實驗臺
實驗臺是整個系統的依托,采用上下兩部分分離式設計。上半部分是實驗掛箱區,可安裝3個或4個活動掛箱及其接口功能模塊,是系統的核心部分;下半部分是支撐部分,包括操作臺、顯示器托盤、PC機柜、鍵盤托盤、儲物抽屜。實驗臺尺寸可選。交流供電為單相三線220V±10%,配有漏電保護裝置,系統內置高性能直流穩壓電源(輸出:±12V/1A , +5V/5A)。
2.活動掛箱
活動掛箱包括CPU掛箱、BUS接口掛箱。
1) CPU掛箱
掛箱主要用于插接不同的CPU模塊,目前支持的CPU有:89S52、80C196,8088、Cygnal51、Keil C51。掛箱上包含了CPU模塊的接口插座和基本實驗電路及系統擴展電路,可單獨完成大部分的基本實驗。
CPU掛箱上的資源如下:
1,8250串行接口
2,8255并行接口
3,鍵盤/LED顯示接口
4,8237DMA控制器
5,0809A/D轉換
6,0832D/A轉換
7,8位開關量輸入/LED顯示
8,單脈沖發生器
9,連續可調模擬量輸出
10,8253可編程定時器,
11,8251串行接口,
12,可編程中斷控制器8259
13,總線接口
2) BUS接口掛箱
接口掛箱主要用于插接不同的接口模塊,進行系統擴展。該掛箱含穩壓電源接口,2個CZBUS接口插座,用于和其它掛箱連接。
目前支持的接口類模塊主要有電機類,LCD類, I/O擴展類,串行AD/DA類,通訊接口類,靜態顯示類,EDA,PCI9054接口板,PCI-IOM類等。
用戶可以根據需要選擇使用這些模塊,同時還可按照BUS接口總線的定義自行開發所需的接口模塊,使系統可以無限升級,真正成為一個開放式的系統。
另配有Labview虛擬儀器實驗例程
四,接口模塊內容(可選)
1,電機類DWE-DJ
(1)直流電機調速
(2)步進電機控制
(3)繼電器控制
(4)脈寬輸出
(5)射極輸出
2,串并類DWE-1645
(1)74LS164芯片組成串轉并
(2)74LS165芯片組成并轉串
(3)138譯碼
(4)MAX813L看門狗
3,串行總線類DWE_I2C
(1)TLC549芯片組成串行AD轉換
(2)TLC5615芯片組成串行DA轉換
(3)24C02 I2C RAM
(4)PC8563日歷鐘
(5)93C46串行EEPROM
(6)LM331 V/F壓頻轉換
(7)LM331 F/V轉換
(8)紅外線收發
4,語音錄放DWE_8120
(1)ISD1110語音錄放
(2)8155擴展接口,
5,通行類DWE_COM
(1)1581芯片USB總線接口
(2)SJA1000芯片和TJA1050芯片組成CAN總線接口
(3)RTL8019AS芯片以太網接口
6,鍵盤顯示類DWE_DISK
(1)4X4矩陣鍵盤
(2)8個獨立鍵盤
(3)8位靜態顯示
7,LED點陣類DWE_LEDIC
(1)LED16X16點陣
(2)18B20數字溫度測量
(3)485通信接口
(4)IC卡座接口
8,交通燈類DWE_JTD
。含數碼管倒計時的道路模擬交通燈
9,IO接口類DWE_IO579
(1)8259中斷接口電路
(2)8279鍵盤顯示接口電路
(3)簡單IO擴展
9,靜態顯示類DW_4511PV
(1)六位BCD碼譯碼電路
(2)PS2鍵盤接口
(3)VGA接口
(4)1HZ~24M信號源
10,EDA類DWE_321C6
(1)ISPLSI 1032E CPLD可編程電路
(2)EP1C6T144 FPAG可編程電路
11, LCD類DWE_LCD
(1)LCD12864點陣型液晶顯示
(2)LCD1602字符型液晶顯示
12,IC座擴展類DWE_ICZ液晶顯示
。8P,14P,16P,20P,40P各一只。
13,PCI9054接口板DWE_PCI
(1) 提供32位數據總線,16位地址線,PCI譯碼控制線。
(2) 提供32位開關輸入,32位LED顯示。
14,32位IO、RAM接口板PCI-IOM
(1)32位輸入、輸出接口電路。
(2)32位存儲器電路。
15.RTOS嵌入式操作系統例程
16.高速AD/DA模塊(選配)
17.大容量FLASH讀寫實驗(選配)
五、實驗項目
·51/96/88部分實驗
(一)軟件實驗
(1)清零程序; (51/96)
(2)拆字程序; (51/96)
(3)拼字程序; (51/96)
(4)數據區傳送子程序; (51/96)
(5)數據排序?qū)嶒?yàn); (51/96)
(6)查找相同數據個數; (51/96)
(7)無符號雙字節快速乘法子程序; (51/96)
(8)多分支程序; (51/96)
(9)脈沖計數實驗; (51)
(10)電腦時鐘實驗。 (51)
(二)硬件實驗
(1)P1口亮燈實驗; (51/96)
(2)P1口轉彎燈實驗; (51/96)
(3)P3.3口輸入,P1口輸出實驗; (51/96)
(4)工業順序控制實驗; (51/96)
(5)8255 A、B、C口輸出方波實驗; (51/96)
(6)8255 PA口控制PB口; (51/96/88)
(7)8255控制交通燈; (51/96/88)
(8)簡單I/O擴展實驗; (51/96/88)
(9)A/D0809轉換實驗; (51/96/88)
(10)D/A0832轉換實驗; (51/96/88)
(11)8279鍵盤顯示實驗; (51/96/88)
(12)通用打印機實驗;☆ (51/96)
(13)微型打印機打印字符、曲線、漢字實驗;☆ (51/96)
(14)數碼管倒計時的道路模擬交通燈;☆ (51)
(15)I2C儲存卡讀寫實驗;☆ (51)
(16)語音芯片ISD1420控制實驗(錄音);☆ (51/88)
(17)語音芯片ISD1420控制實驗(放音);☆ (51/88)
(18)繼電器控制實驗; (51/96/88)
(19)步進電機控制; (51/96/88)
(20)8253方波實驗; (51/96/88)
(21)小直流電機調速實驗;☆ (51/88)
(22)16*16 LED點陣顯示實驗;☆ (51/88)
(23)128*64 LCD液晶顯示實驗;☆ (51/88)
(24)8250可編程異步通訊接口實驗(自發自收); (51/88)
(25)8251可編程通訊接口實驗(與PC機); (51/88)
(26)單片機RS232/485串行發送實驗(雙機通訊); (51)
(27)單片機RS232/485串行接收實驗(雙機通訊); (51)
(28)CAN總線通訊接口實驗;☆ (51)
(29)以太網TCP/IP協議接口實驗;☆ (51)
(30)USB2.0通訊接口實驗。☆ (51)
(31)DS18B20單總線溫度測量實驗 ☆ (51)
(32)紅外線遙控收發實驗☆ (51)
(33)TLC549串行A/D轉換實驗 ☆ (51)
(34)TLC5615 10位D/A串行轉換實驗 ☆ (51)
(35)PCF8563 I2C日歷時鐘實驗 ☆ (51)
(36)看門狗實驗 ☆ (51)
(37)PWM實驗 (51)
(38)射極跟隨器 (51)
(39)AT24C02 I2C總線存儲器讀寫實驗 ☆ (51)
(40)串行存儲芯片93C46讀寫實驗 ☆ (51)
(41)LM331電壓/頻率轉換實驗☆ (51)
(42)74LS164 串入并出實驗☆ (51)
(43)74LS164 串入并出實驗 ☆ (51)
(44)74LS138譯碼器實驗 ☆ (51)
(45)8155輸入,輸出,SRAM實驗 ☆ (51/88)
·32位微機接口部分實驗
(19)32位輸入輸出實驗 ☆
(20)32位存儲器實驗 ☆
(21)8/32位DMA實驗
(22)8位存儲器實驗 ☆
·EDA/CPLD/FPGA實驗部分
(1)A/D 0809模數轉換器實驗;
(2)D/A 0832數模轉換器實驗;
(3)步進電機控制實驗;☆
(4)16*16 LED點陣顯示實驗; ☆
(5)電子時鐘實驗;
(6)數碼管靜態顯示實驗;☆
(7)4*4鍵盤擴展實驗; ☆
(8)128*64 LCD液晶顯示實驗;☆
(9)電子音樂演奏實驗;
(10)RS232串口發送實驗(SEND);
(11)RS232串口接收實驗(RECEIVE);
(12)TLC549 串行AD轉換實驗 ☆
(13)TLC5615 串行D/A轉換實驗 ☆
注:實驗項目打☆星號為選配接口模塊實驗。
等等幾十種擴展卡。
系統可配置成無線或有線在線系統:
智能聯網型實驗室管理軟件系統摒棄傳統的人工管理模式,采用電氣自控技術、射頻識別技術、網絡通訊、數據庫等技術構建起教學科研設備信息化管理新模式??梢詫?shí)現預約管理、設備授權、智能電源控制、機時統計、在線顯示、日志管理、預充值收費等管理。是對實驗室儀器設備的工作狀態進行有效控制和管理的計算機軟硬件系統集成產品。
本系統具有無線射頻識別、電源控制、數據存儲與通訊的功能。當用戶持卡掠過設備監控儀的通訊窗口(刷卡開機)時,設備監控儀讀取和驗證數據。對合法用戶,則接通電源,設備可開機工作。對不合法的用戶,則保持電源關閉狀態,適用于需要嚴格管理儀器開關機和詳細記錄每人使用情況的各類精密儀器、上網計算機、多媒體設備等任何用電設備。
可網絡在線顯示全部?jī)x器的工況(關機、待機、運行)。實時記錄設備使用人、開關機時間??梢运菰磧x器的使用日志,快速統計個人、課題、部門使用儀器的總機時。完全實現儀器設備的開放使用、溯源管理、效益評估、經費結算的綜合管理功能。全面杜絕無關人員隨意開啟設備、使用不登記、機時統計混亂的弊端。
主要功能與參數
1 管理系統主要功能模塊:
用戶注冊:實現新用戶的注冊,只有注冊后的用戶方可被識別
預約管理:教師服務機可以遠程開關終端設備
用戶信息: 可以查詢注冊用戶的相關信息
發卡授權:不同的用戶享有不同的權限,確保系統數據的安全性,防止被非法修改、刪除等破壞操作
實時顯示:實時顯示在線用戶的相關信息,如上機時間,卡號,姓名,在線人數、設備終端號等
統計管理:統計出當前在線人數或歷史上機記錄數據,供教師實時查詢
日志管理:統計歷史上機記錄相關數據信息,如上機時間累計統計
充值管理:對注冊卡進行充值管理,有效合理分配和使用實驗室資源
報表打印:對相關的記錄數據進行輸出報表,供教師考評學生上機情況
系統管理:密碼修改,通信參數的設置,對數據庫進行移除,備份,導入導出等操作
以及其它一些相關功能等。以上模塊相關交叉,融匯貫通,有機的聯系在一起。
2 智能電源控制:電壓:220V, 380V,電流:0.5 – 40A 的設備, 包括帶計算機控制和不帶計算機控制的設備,能斷電和不能斷電的設備。
3 每臺終端配備一臺獨立的刷卡系統機,學生通過配備的IC卡自動刷卡開啟設備電源進行實驗,系統自動記錄上機時間,實驗完成時再刷卡關閉實驗設備電源,并自動記錄上傳上機的開關機時間及使用時間,終端系統和服務器通過多重可靠的加密認證傳輸數據,確保所有記錄數據完整有效。
4 服務器也可對指定設備或所有設備發出關機指令,確保教師服務機能掌控全部設備運行
5 服務機管理軟件采用流行可靠的C/S模式管理所有記錄數據.
6 通信方式:采用TCP/IP
7 刷卡機顯示上機用戶的相關信息
8 雙向可靠加密認證,確保數據傳輸無誤
9 具有防沖撞機制,避免多張卡沖突
10 服務器和終端機可各自獨立發起通信,服務器可對所有終端機或指定設備進行管理,提高管理效率
11 具有錯誤提標功能
12 服務器具有控制單臺或全部設備功能
13 服務器具有鎖定單臺或全部設備功能
14 注冊用戶只能通過聯網確認后方可開關設備電源,管理卡則無需聯網認證直接擁有設備管理權限
15 系統實時顯示每臺聯網設備的運行狀態及鎖定情況
16 具有向指定設備發送消息的功能
該產品是“管理者的巡視督導,實驗教師的得力助手”,整合管理者和指導教師需求,利用非接觸式IC卡收集學生考勤和實驗室開放數據,實現:
○節約上課點名時間,方便教師管理課堂秩序,節約簽到時間;
○ 幫助教師管理上課名單,自動分組記錄過程,追溯儀器損壞和工具遺失責任;
○實現職能部門對實驗室的運行狀況及時掌握和監控,方便開展教學督導
○ 學校對實驗室開放效果和過程有效管理,杜絕工作量夸大瞞報;
○為實驗室開放提供客觀數據支持,統計真實數據,有利于科學管理和評價;
|
