BT-BT01T/H型機車信號車載設備測試系統(以下簡稱測試系統)是鄭州市北信電子產品有限公司生產的BT-BT01T/H系列測試系統產品之一，專門用于北京交大思諾公司最新推出的JT-C(2000)型機車信號主機的整機指標測試、循檢運行考核和測試數據文件管理。
本測試系統同時可以向下兼容JT1-CZ2000型主體化機車信號主機，JT1-A、JT1-B、JT1-2000B型通用式機車信號主機的整機指標測試、循檢運行考核、測試數據文件管理。
本測試系統還可以實現8燈位信號機、接收線圈、開關盒的指標測試或功能檢查。
測試系統測試管理的主項功能包括：
常規技術指標測試
常規循檢運行考核
自編循檢運行考核
儀器儀表組合操作臺
測試數據文件管理

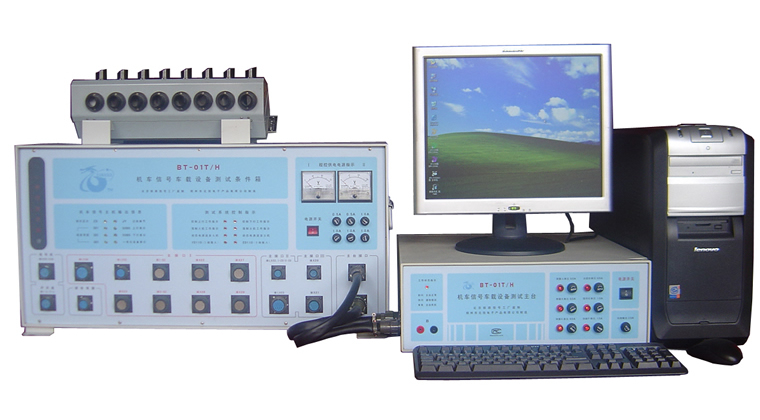

測試系統主要由測試主臺、測試條件接口箱、計算機、打印機、CF讀卡器和配套的專家測試系統軟件組成。
專家測試系統軟件依托 Windows操作系統，采用圖形化人機界面，通過微機的 USB接口與測試主臺進行通信，控制測試主臺接收測試主臺傳送的數據。
專家測試系統軟件實現被測設備各項功能指標的全自動測試或判斷，動態顯示被測設備測試過程的全套數據，并對測試結果數據進行專家診斷，得出設備是否符合技術指標的要求，然后將測試數據和判斷結果形成表格，供瀏覽、打印和數據保存。
測試主臺受微機單元控制，是測試系統的核心部分，它采集被測設備的工作數據，通過 USB接口傳送給專家測試軟件，供其分析處理。
測試主臺中集合了主導控制、通信傳輸、交流測量、直流測量、信號發送、功率放大等多種虛擬電測儀器儀表系統，并提供被測設備所需的動態電源及程控直流供電系統，實現被測設備全程的自動化測試。
● 機車信號主機的主要測試內容：
面板指示燈功能檢查。
雙機轉換時間測試。
上電自檢時間測試。
各制式靈敏度及返還系數測試。
各制式應變時間、SD及JY測試。
各制式上燈時間、SD及JY測試。
制式轉換時間測試。
主機運行數據輸出接口功能檢查。
低頻通帶寬度測試。
上下行輸出狀態檢查。
25.7Hz載頻鎖定及切換功能檢查。
主機GSM數據輸出接口功能檢查。
主機CAN通信數據接口功能檢查。
記錄板、記錄卡、TAX2箱串口及Ⅰ、Ⅱ端電源輸入功能檢查。
各端口接線檢查功能。
● 接收線圈的主要測試內容：
直流電阻、電感量、品質因數Q值、頻響特性測試。
● 八燈位信號機的主要測試內容
各個燈位點燈功能檢查。
● 開關盒的主要測試內容
開關盒模式開關和上下行開關功能檢查。
BT-BT01T/H型機車信號車載設備測試系統(以下簡稱測試系統)是鄭州市北信電子產品有限公司生產的BT-BT01T/H系列測試系統產品之一，專門用于北京交大思諾公司最新推出的JT-C(2000)型機車信號主機的整機指標測試、循檢運行考核和測試數據文件管理。
本測試系統同時可以向下兼容JT1-CZ2000型主體化機車信號主機，JT1-A、JT1-B、JT1-2000B型通用式機車信號主機的整機指標測試、循檢運行考核、測試數據文件管理。
本測試系統還可以實現8燈位信號機、接收線圈、開關盒的指標測試或功能檢查。
測試系統測試管理的主項功能包括：
常規技術指標測試
常規循檢運行考核
自編循檢運行考核
儀器儀表組合操作臺
測試數據文件管理
測試系統主要由測試主臺、測試條件接口箱、計算機、打印機、CF讀卡器和配套的專家測試系統軟件組成。
專家測試系統軟件依托 Windows操作系統，采用圖形化人機界面，通過微機的 USB接口與測試主臺進行通信，控制測試主臺接收測試主臺傳送的數據。
專家測試系統軟件實現被測設備各項功能指標的全自動測試或判斷，動態顯示被測設備測試過程的全套數據，并對測試結果數據進行專家診斷，得出設備是否符合技術指標的要求，然后將測試數據和判斷結果形成表格，供瀏覽、打印和數據保存。
測試主臺受微機單元控制，是測試系統的核心部分，它采集被測設備的工作數據，通過 USB接口傳送給專家測試軟件，供其分析處理。
測試主臺中集合了主導控制、通信傳輸、交流測量、直流測量、信號發送、功率放大等多種虛擬電測儀器儀表系統，并提供被測設備所需的動態電源及程控直流供電系統，實現被測設備全程的自動化測試。
● 機車信號主機的主要測試內容：
面板指示燈功能檢查。
雙機轉換時間測試。
上電自檢時間測試。
各制式靈敏度及返還系數測試。
各制式應變時間、SD及JY測試。
各制式上燈時間、SD及JY測試。
制式轉換時間測試。
主機運行數據輸出接口功能檢查。
低頻通帶寬度測試。
上下行輸出狀態檢查。
25.7Hz載頻鎖定及切換功能檢查。
主機GSM數據輸出接口功能檢查。
主機CAN通信數據接口功能檢查。
記錄板、記錄卡、TAX2箱串口及Ⅰ、Ⅱ端電源輸入功能檢查。
各端口接線檢查功能。
● 接收線圈的主要測試內容：
直流電阻、電感量、品質因數Q值、頻響特性測試。
● 八燈位信號機的主要測試內容
各個燈位點燈功能檢查。
● 開關盒的主要測試內容
開關盒模式開關和上下行開關功能檢查。
