商品詳情

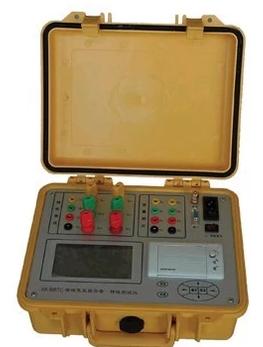

電力六相微機繼電保護測試儀
型號:AODD-TKZDKJ-6600
產品簡介
AODD-TKZDKJ-6600六相微機繼電保護測試儀充分運用現代微電子技術和電力電子技術而實現的一種最新型微機繼電保護測試儀,它采用國際流行的DSP和開關放大器技術,單機獨立運行功能已十分強大,再配以PC軟件,使其能聯接電腦運行,功能上把電流輸出擴展到六相,而其體積和重量只有傳統儀器的一半,先進的設計理念使該款儀器超越國內先進水平。
隨著科學技術的不斷發展,微機繼電保護已廣泛運用于線路保護,主變差動保護,勵磁控制等各個領域,變電站綜合自動化已成為發展主流。
六相微機繼電保護測試儀主要特點
1、智能型主機,主機采用DSP芯片控制,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,為國內測試儀中的最高水平。大大改善了波形質量,提高了測試儀的精度。
2、單機獨立運行,裝置由旋轉鼠標通過大屏幕液晶顯示屏幕進行操作,全套中文顯示,可對現場各種繼電器,保護及安全自動裝置進行檢定,并可模擬各種大型復雜的瞬時性、永久性、轉換性故障進行整組試驗。
3、聯接電腦運行,通過WindowsXP平臺上的全套中文操作軟件,可進行各種大型復雜及自動化程度更高的校準工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪制故障波形,連機打印報告等。
4、液晶顯示采用320×240點陣圖形模塊,操作界面均中文顯示,顯示直觀清晰。
5、“傻瓜式”操作,采用先進的“光電旋轉鼠標”控制器,免去復雜的鍵盤操作,不需要計算機知識都可操作,簡便易學。
6、整機采用開關電源及開關放大器技術,體積小,重量輕,僅重11公斤。
7、模塊化設計,所有插件之間完全獨立,只需要換插件即可實現硬件的維護和升級。
8、隨意配置,如配置成6相電流,5相電壓+2相電流等。
9、用戶可通過軟件對測試儀精度進行校準。
10、自帶GPS全球衛星接收系統,實現兩端對調試驗。
11、可對Comtrade格式的故障錄波數據進行回放。
12、按國際標準設計有電源功率因數校正電路,使裝置效率高達95%以上。
13、供電電壓下降到120V時,仍保證儀器正常工作。
14、功放采用硬件保護方式,保證儀器的可靠性。
六相微機繼電保護測試儀主要指標
1、交流電流源:
幅值范圍: 6×(0-30A) 精度:0.2%
六相電流并聯輸出最大值: 180A
相電流長期允許工作值: 10A
功 率: 300VA/相
六相并聯最大功率: 900VA
六相并聯最大輸出時允許工作時間:10s
頻率范圍: 0--1000Hz; 精度:0.001Hz
諧波次數: 2--20次;
相位: 0--360°; 精度:0.1°
2、直流電流源:
幅值:20A/相; 功率:300VA/相; 精度:0.2%
3、交流電壓源:
幅值范圍 :6 ×(0--125V); 精度:0.2%
線電壓范圍: 0--250V
相電壓/線電壓輸出功率 :70VA/100VA
頻率范圍:0--1000Hz; 精度:0.001Hz
諧波次數: 2--20次
4、直流電壓源:
相電壓輸出幅值:0--150V; 精度:0.2%
線電壓輸出幅值:0--300V;
相電壓/線電壓輸出功率:90VA/180VA
5、開關量端子:
開關量輸入端子:8對
空接點: 1--20mA,24V 裝置內部有源
電位翻轉:0--6VDC為低電平
15--250VDC為高電平
開關量輸出端子:4對,空接點,遮斷容量:110V/2A,220V/1A。
6、時間測量范圍:
范圍 1ms~9999s; 測量精度 1ms
7、體積重量:
體積 470 (mm)×405 (mm)×185 (mm); 約20Kg
8、電源:
AC220V±10%; 50Hz 10A
電力六相微機繼電保護測試儀
型號:AODD-TKZDKJ-6600
產品簡介
AODD-TKZDKJ-6600六相微機繼電保護測試儀充分運用現代微電子技術和電力電子技術而實現的一種最新型微機繼電保護測試儀,它采用國際流行的DSP和開關放大器技術,單機獨立運行功能已十分強大,再配以PC軟件,使其能聯接電腦運行,功能上把電流輸出擴展到六相,而其體積和重量只有傳統儀器的一半,先進的設計理念使該款儀器超越國內先進水平。
隨著科學技術的不斷發展,微機繼電保護已廣泛運用于線路保護,主變差動保護,勵磁控制等各個領域,變電站綜合自動化已成為發展主流。
六相微機繼電保護測試儀主要特點
1、智能型主機,主機采用DSP芯片控制,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,為國內測試儀中的最高水平。大大改善了波形質量,提高了測試儀的精度。
2、單機獨立運行,裝置由旋轉鼠標通過大屏幕液晶顯示屏幕進行操作,全套中文顯示,可對現場各種繼電器,保護及安全自動裝置進行檢定,并可模擬各種大型復雜的瞬時性、永久性、轉換性故障進行整組試驗。
3、聯接電腦運行,通過WindowsXP平臺上的全套中文操作軟件,可進行各種大型復雜及自動化程度更高的校準工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪制故障波形,連機打印報告等。
4、液晶顯示采用320×240點陣圖形模塊,操作界面均中文顯示,顯示直觀清晰。
5、“傻瓜式”操作,采用先進的“光電旋轉鼠標”控制器,免去復雜的鍵盤操作,不需要計算機知識都可操作,簡便易學。
6、整機采用開關電源及開關放大器技術,體積小,重量輕,僅重11公斤。
7、模塊化設計,所有插件之間完全獨立,只需要換插件即可實現硬件的維護和升級。
8、隨意配置,如配置成6相電流,5相電壓+2相電流等。
9、用戶可通過軟件對測試儀精度進行校準。
10、自帶GPS全球衛星接收系統,實現兩端對調試驗。
11、可對Comtrade格式的故障錄波數據進行回放。
12、按國際標準設計有電源功率因數校正電路,使裝置效率高達95%以上。
13、供電電壓下降到120V時,仍保證儀器正常工作。
14、功放采用硬件保護方式,保證儀器的可靠性。
六相微機繼電保護測試儀主要指標
1、交流電流源:
幅值范圍: 6×(0-30A) 精度:0.2%
六相電流并聯輸出最大值: 180A
相電流長期允許工作值: 10A
功 率: 300VA/相
六相并聯最大功率: 900VA
六相并聯最大輸出時允許工作時間:10s
頻率范圍: 0--1000Hz; 精度:0.001Hz
諧波次數: 2--20次;
相位: 0--360°; 精度:0.1°
2、直流電流源:
幅值:20A/相; 功率:300VA/相; 精度:0.2%
3、交流電壓源:
幅值范圍 :6 ×(0--125V); 精度:0.2%
線電壓范圍: 0--250V
相電壓/線電壓輸出功率 :70VA/100VA
頻率范圍:0--1000Hz; 精度:0.001Hz
諧波次數: 2--20次
4、直流電壓源:
相電壓輸出幅值:0--150V; 精度:0.2%
線電壓輸出幅值:0--300V;
相電壓/線電壓輸出功率:90VA/180VA
5、開關量端子:
開關量輸入端子:8對
空接點: 1--20mA,24V 裝置內部有源
電位翻轉:0--6VDC為低電平
15--250VDC為高電平
開關量輸出端子:4對,空接點,遮斷容量:110V/2A,220V/1A。
6、時間測量范圍:
范圍 1ms~9999s; 測量精度 1ms
7、體積重量:
體積 470 (mm)×405 (mm)×185 (mm); 約20Kg
8、電源:
AC220V±10%; 50Hz 10A
