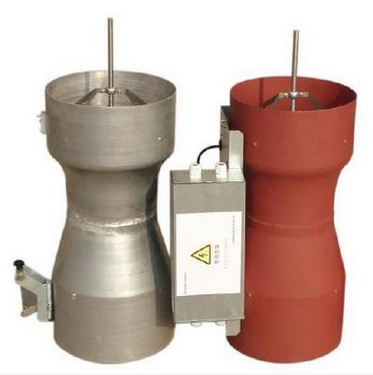

文丘里變風量調節閥 文丘里定風量調節閥  變風量文丘里閥

型號：AOD-RH300

文丘里變風量調節閥主要特點：

壓力無關控制：閥體中滑閥體內安裝機械式壓力補償元件，根據風道出入口壓差進行自動壓力補償，確保風閥在靜壓變化時保持設定點恒定風量；閥門可在閥端壓降150Pa~750Pa的范圍內實現壓力無關控制；

l準確氣流控制：通過氣流速度控制器組件定位，風量可以得到迅速調整，風量控制精度±5%；

l風量調節控制范圍大：風量60m3/h~16990m3/h，最小風量與最大風量之比可達1：17~1：20；

l快速響應：對控制信號和風道靜壓變化的反應時間：＜1秒；

l抗粉塵，免維護：與常規蝶閥同類產品相比較，因為本系列產品沒有風量（或壓差）傳感器，所以免除了因傳感器臟堵導致系統失靈的安全事故發生，提高了產品的穩定性和耐久性。

l高度防腐處理：閥體采用特殊耐腐蝕表面涂層處理（特殊要求可提供特富龍涂層），運動部件采用304（或316）不銹鋼材質，是的本產品可以在高強度腐蝕條件下長期安全運行；

l控制模式切換與遠程通訊功能：本產品具有控制模式切換功能（軟件具備多種運行模式，只需設定即可轉變閥門運行控制狀態）和遠程通訊功能(Modbus協議)，可與PLC控制器通過RS485通訊連接。

l高可靠性，質優價平，服務周到：國產化優質產品，運行可靠，質優價廉，提供24小時服務。

二、RHV系列文丘里變風量調節閥技術特性：

1、基本結構：

l閥體：采用3mm厚防銹鋁板旋壓制作（可選擇特殊耐腐蝕涂層處理）。

l閥桿：φ12mm/SUS316不銹鋼

l滑動軸承：復合材料的Teflon?軸承。

l閥芯及彈簧：PP組件+316不銹鋼彈簧

l滑閥：1.5mm厚防銹鋁板

l閥體保溫：采用柔性15mm福樂斯保溫板。

l材質選用原則：所有選用元件和材料均符合CE標準。

2、運行環境：

l溫度：0～50℃

l相對濕度：0～90％

l噪音：低聲能級設計以達到或超過ASHRAE要求。

3、性能：

l壓力無關使用條件：閥門在壓降150～750Pa的范圍內與壓力無關。

l控制精度：風量控制精確到氣流控制信號的±5％(閥前、閥后無需附加的直風道)

l空氣流量控制范圍：60～16990m3/hr。

l對控制信號變化的反應時間：<1秒。

l對風道靜壓變化的反應時間：<1秒。

4、文丘里閥控制器：

l電源要求：24V AC/DC（±10％）

l輸入響應時間：10ms

l控制信號：0～10VDC。

l反饋信號：0～10VDC。

l報警信號：無源節點。

l通訊接口：RS-232、RS-485各1個        直線快速電動執行器    壓差開關及微壓差變送器（任選件）

l通訊協議：Modbus

l電源要求：24V AC/DC（±10％）

l全程運行時間：2.5s~5s

l控制信號：2(0)～10VDC。

l反饋信號：2(0)～10VDC

6、使用要求：

lVAV使用要求：

電源：24V  AC/DC（±10%）

功耗：采用快速電動執行器（2.5s~5s）時：單閥體、雙閥體：70VA；三閥體、四閥體：140VA；

采用慢速電動執行器（60s）時：單閥體、雙閥體：35VA；三閥體、四閥體：70VA；

控制信號：0～10VDC。

反饋信號：0～10VDC

報警信號：無源節點。

lBAV雙穩態閥氣動執行器對壓縮空氣要求：

壓縮空氣壓力:為0.15MPa（0~＋10%，經20微米的過濾器過濾,CAV除外）

壓縮空氣用量：（僅適用于雙穩態控制（BSV）產品，均為間歇性用氣裝置）

單閥體和雙閥體：0.16升/min

三閥體和四閥體：0.32升/min

三、RHV系列文丘里變風量調節閥及籠架閥產品規格表
